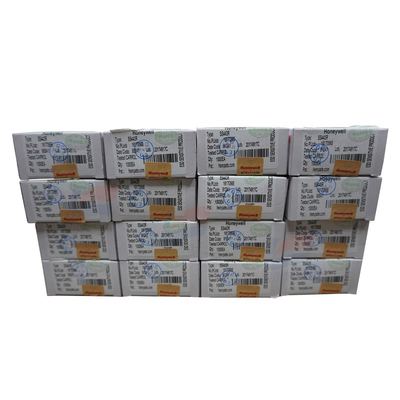

YJJ SS443R Einpoliger Digitales Hall-Effekt-Sensor im TO-92-Paket wird für Gleichstrom-Bürstenlose Motoren verwendet

Produktbeschreibung:

YJJ SS443R Single-Pole Digital Hall-Effekt-Sensor im TO-92-Gehäuse wird für bürstenlose DC-Motoren verwendet

Eigenschaften:

SS340RT- und SS440R-Serie

Kostengünstige digitale Single-Pole-Hall-Effekt-Sensor-ICs. SOT-23 (SS340RT) und flache TO-92-Gehäuse (SS440R). Digitaler Stromsenkenausgang

Der integrierte Sensor-IC SS340RT/SS440R ist ein kleiner, multifunktionaler digitaler Hall-Effekt-Sensor, der auf dem Magnetfeld eines Permanentmagneten oder Elektromagneten basiert. Sie können auf einen einzelnen Pol reagieren: den Nordpol (SS340RT) oder den Südpol (SS440R).

Diese unipolaren Hall-ICs bieten drei verschiedene magnetische Empfindlichkeiten zur Auswahl, die für verschiedene Anwendungen geeignet sind:

Der SS341RT und SS441R bieten die höchste Empfindlichkeit mit einem typischen Arbeitspunkt von 75 G bei einer Temperatur von 25 °C [77 °F].

SS343RT und SS443R bieten eine mittlere Empfindlichkeit, wobei der typische Arbeitspunkt bei 25 °C [77 °F] 135 G beträgt.

SS349RT und SS449R bieten die niedrigste Empfindlichkeit mit einem typischen Arbeitspunkt von 305 G bei einer Temperatur von 25 °C [77 °F].

Diese Sensoren haben zwei Arten von Gehäusen:

SS340RT: Miniatur-SOT-23-Oberflächenmontagegehäuse.

SS440R: Flaches TO-92-Gehäuse.

Die geringe Größe des SS340RT erfordert weniger Leiterplattenfläche und kann in kleineren Baugruppen verwendet werden. Seine 3-VDC-Fähigkeit kann in Niederspannungsanwendungen eingesetzt werden und somit Energiesparziele erreichen.

Die SS340RT-Serie ist in Rollen- und Spulenverpackungen (3000 pro Rolle) erhältlich; die SS440R-Serie ist in loser Schüttung (1000 pro Beutel) erhältlich.

Produktanwendungen

Geschwindigkeits- und Drehzahlmessung

Drehzahlzähler/Zähler

Motor- und Lüftersteuerung

Elektrofahrzeugsteuerung

Position des Auto-Schiebedachs

Durchflussrate, Durchflusssensor

Bürstenloser DC-Motor

Robotersteuerung

Produktkategorien: Board-Interface-Hall-Effekt-/Magnetsensoren RoHS:

Typ: Unipolar

Arbeitsstrom: 3,5 mA

Maximaler Ausgangsstrom: 8 mA

Minimaler/maximaler Arbeitspunkt: 45 G bis 205 G

Minimaler/maximaler Freigabepunkt (Brp): 40 G bis 180 G

Versorgungsspannung: 24 V

Minimale Betriebstemperatur: -40 °C

Maximale Betriebstemperatur: +150 °C

Installationsstil: Durchsteckmontage

Gehäuse / Gehäuse: TO-92-Flat-3

Markenname: Honeywell

Produkttyp: Board Mount Hall-Effekt-/Magnetsensoren 1000

Unterkategorie: Sensoren

Maximale Versorgungsspannung: 24 V

Minimale Versorgungsspannung: 3 V

Einheitsgewicht: 118 mg
