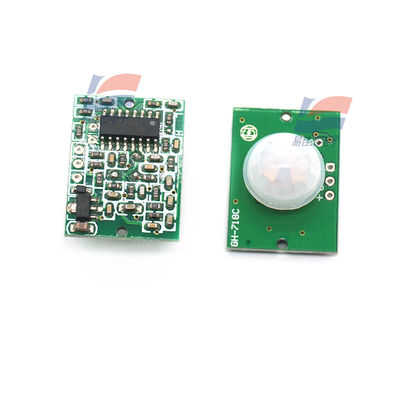

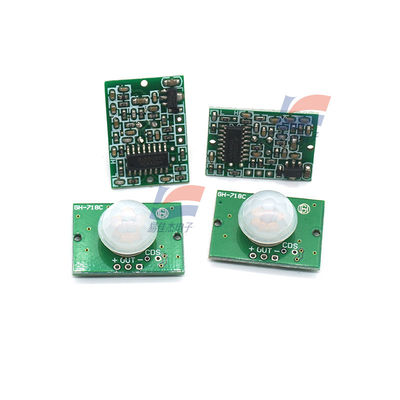

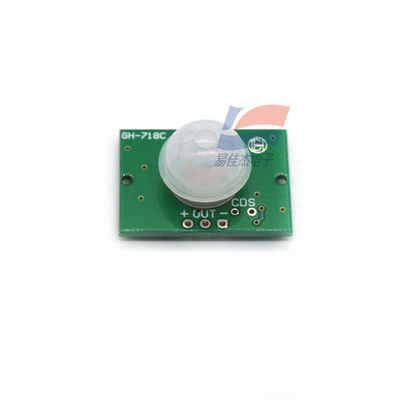

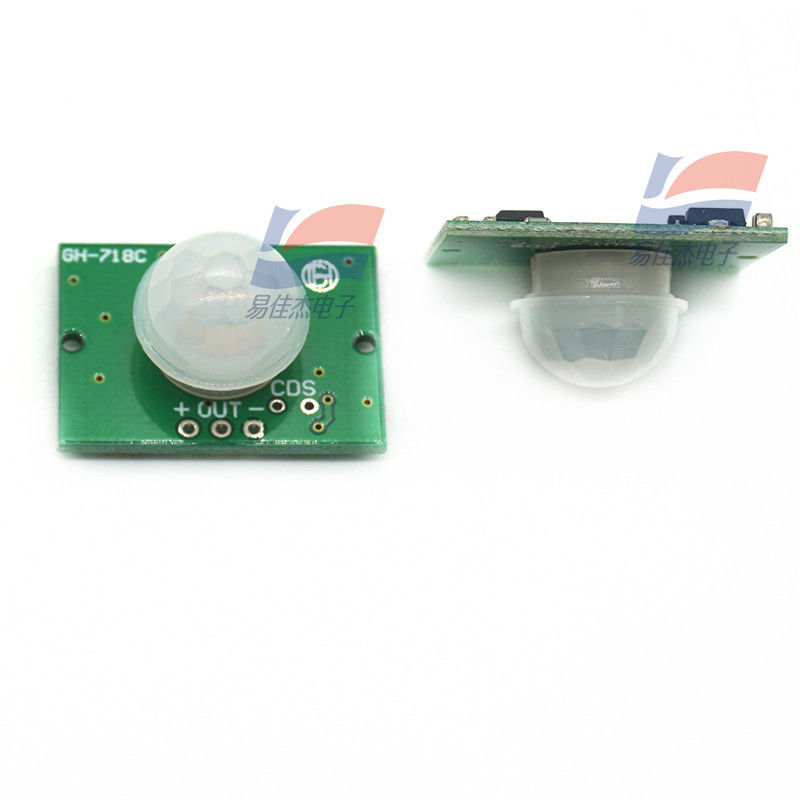

YJJ GH-718A/B/C Miniatur-Thermolumineszierende menschliche Infrarot-Sensormodul

Beschreibung des Produkts:

YJJ GH-718A/B/C Miniatur-Thermolumineszierende menschliche Infrarot-Sensormodul

Eigenschaften:

Automatische Steuerungsprodukte, die auf Infrarottechnologie basieren, weisen eine hohe Empfindlichkeit und hohe Zuverlässigkeit auf und werden in verschiedenen elektrischen Geräten mit automatischer Sensorik weit verbreitet.

Eigenschaften:

1. Vollautomatische Sensorik: Wenn eine Person in den Sensorbereich eintritt, wird ein hohes Niveau ausgegeben; wenn die Person den Sensorbereich verlässt, wird das hohe Niveau automatisch verzögert und ausgeschaltet,und ein niedriges Niveau ist Ausgabe.

2. Lichtempfindliche Steuerung (optional, nicht in der Fabrik eingestellt): Lichtempfindliche Steuerung kann eingestellt werden. Es spürt nicht tagsüber oder wenn das Licht stark ist.

3. Zwei Auslösemethoden: (kann vom Springer ausgewählt werden)

a. Nicht-wiederholtes Auslösemethode: Sobald die Sensorausgabe ein hohes Niveau erreicht hat, ändert sich das hohe Niveau nach Ablauf der Verzögerungszeit automatisch auf ein niedriges.

b. Wiederholbare Auslösemethode: Sobald die Sensorausgabe ein hohes Niveau erreicht hat, wenn während des Verzögerungszeitraums menschliche Aktivität im Sensorbereich stattfindet, the output will remain high until the person leaves and then the high level will be automatically changed to a low level (the sensing module detects each human activity and automatically extends the delay period, und nimmt die letzte Aktivitätszeit als Ausgangspunkt der Verzögerungszeit).

4. Sensorverriegelungszeit (Standardeinstellung: keine Verriegelungszeit): Nach jedem Sensorausgang (hohe bis niedrige Ebene) kann sofort eine Verriegelungszeit eingestellt werden.Der Sensor nimmt keine Sensoriksignale an.Diese Funktion kann den Intervallbetrieb von "Sensing Output Time" und "Lockout Time" erreichen und kann auf Intervalldetektionsprodukte angewendet werden.Diese Funktion kann verschiedene Interferenzen, die während des Lastwechsels erzeugt werden, wirksam unterdrücken (diese Zeit kann von einigen Zehntelsekunden bis zu mehreren Zehntausenden Sekunden eingestellt werden).

5. Weiter Betriebsspannungsbereich: Standardbetriebsspannung DC5V-20V (anpassbarer Bereich DC3V-DC24V)

6. Niedriger Stromverbrauch: statischer Strom < 50 Mikroampere, besonders geeignet für batteriebetriebene Anwendungen.

7. Hochleistungssignal: Kann leicht mit verschiedenen Schaltkreisen verbunden werden.

Technische Parameter:

1. Arbeitsspannung: DC5V-20V (anpassbarer Bereich DC3V-DC24V); 2. statischer Stromverbrauch: <50 Mikroampere; 3. Ausgangsstufe: Hohe 3,3V (andere Spannungswerte können angepasst werden); Niedrig 0V;

4. Verzögerungszeit: Kann innerhalb von wenigen Zehntel Sekunden bis zu mehreren Minuten erfolgen; 5. Sperrzeit: Kann innerhalb von wenigen Zehntel Sekunden bis zu mehreren Zehntausenden Sekunden erfolgen

6. Triggermethode: L - nicht wiederholbar; H - wiederholbar; 7. Sensorbereich: < 140° Kegelwinkel, innerhalb von 7 m (Definierungsdistanz wird durch die verwendete Linse bestimmt,mit einer Länge von mehreren Zentimetern bis zu 7 Metern.

8. Arbeitstemperatur: -15 - +70 Grad; 9. PCB-Größe: 28*38mm, Schraublöcherabstand 32,5mm; 10. Sensorlinsengröße (Durchmesser): 23mm (Standard); auch erhältlich: 12,7mm; 8mm wählbar.

I. Produkte zur Infrarot-Erfassung des menschlichen Körpers:

1: GH-807 Infrarot Sensor für den menschlichen Körper

2: GH-918 Infrarot-Sonde

3: GH-9181 Anti-Pet Infrarot-Verdrahtete Sonde (Single-Chip Programmsteuerung)

4: GH-032 Infrarot-Sonde mit Vorhang

5: GH-7832 Infrarot-Sonde mit Kabelanschluss

II: Infrarot-Erfassungsmodultypen für den menschlichen Körper:

1: GH-7181A/B Infrarot Sensormodul für den menschlichen Körper (geringer Stromverbrauch: 50uA, kleiner Volumen A3828B3224mm)

2: GH-7182 Infrarot Sensor Modul des menschlichen Körpers (Niedrigtemperaturbeständigkeit: -40 Grad)

3: GH-7183 Infrarot Sensormodul für den menschlichen Körper (geringer Stromverbrauch: 50uA, kleiner Volumen 3224 mm, Laststrom 0,5A)

III: Arten von Ultraschallsensormodulen:

1: GH-311 Ultraschallsensormodul (kleines Volumen 4619 mm)

2: GH-311R Sende-Empfangsmodul

3: GH-311T Übertragungsmodul

IV: Typen von Gasmessmodulen:

1: GH-310 Gas-Sensing-Modul (kleines Volumen 3826 mm)

1: GH-312 Rauchmeldermodul (kleines Volumen 3322 mm)

V: Arten von Feuchtigkeitsmodulen:

1: HTF2232 Frequenz-Ausgangsfeuchtigkeitsmodul

2: HSM-20G Spannungs-Ausgangsfeuchtigkeitsmodul

VI: Allgemeine 315M/433M Hochfrequenz-Empfängermodultypen:

1: GH-2082: (315M/433M Empfangsmodul)

2: GH-682: (315M/433M mit Dekodierungsmodul)

3: GH-610: (315M/433M Übertragungsmodul)

VII: Allgemeine 315M/433M-Hochfrequenz-Industrielle Steuerung (mit Relais):

1: GH-1226 Industriecontroller (4/6 Relaiskanäle, Programmsteuerung mit einem einzigen Chip)

2: GH-1228 Industriecontroller (8/12 Relaiskanäle, Programmsteuerung mit einem Chip)

3: GH-1228 Industriecontroller (8/2 Gruppen von 4 Relaiskanälen, Programmsteuerung mit einem einzigen Chip)

4: GH-1228 Industriecontroller (12/3 Gruppen von 4 Relaiskanälen, Programmsteuerung mit einem einzigen Chip)

Anwendungsbereich

Sicherheitsprodukte

Spielzeug mit menschlicher Körperempfindung

Leuchten mit menschlicher Körperempfindung

Steuerung der Industrieautomation usw.

Haupttechnische Parameter:

1 Betriebsspannung: Gleichspannung 3,7 ~ 20 V

2 Statischer Strom: 50uA

Ausgang in 3 Stufen: Hohe 3,3 V, Niedrige 0 V

4- Dauer: von 3 bis 900 Sekunden einstellbar

5- Senzwinkel: 110 Grad.

6- Entfernung: 3 Meter.
