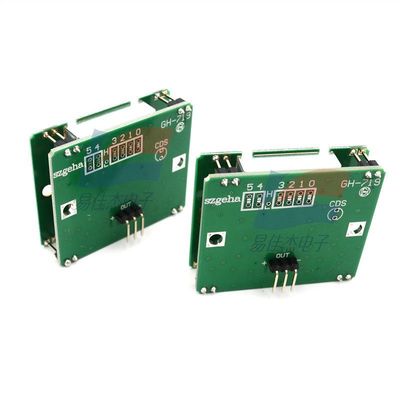

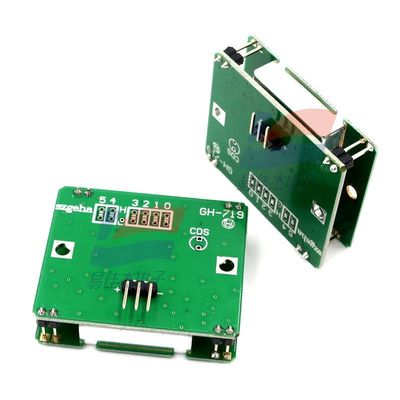

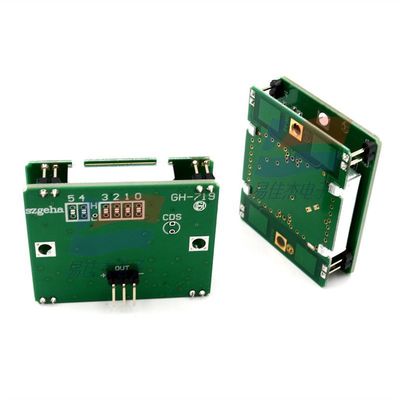

YJJ GH-719 Mikrowellen Sensor Verlagerungsmodul verwendet Doppler-Radar-Prinzip bei 10,525 GHz

Beschreibung des Produkts:

YJJ GH-719 Mikrowellen Sensor Verlagerungsmodul verwendet Doppler-Radar-Prinzip bei 10,525 GHz

Eigenschaften:

Benutzerhandbuch des Mikrowellenverschiebungsmoduls GH-719

Das GH-719 Mikrowellen-Sensing-Verlagerungsmodul ist ein Mikrowellen-Mobilobjektdetektor, der auf dem Doppler-Radar-Prinzip basiert.Es kann direkt mit einer Gleichstromversorgung von 6-20V arbeiten.

Die Signalverarbeitung des Mikrowelleninduktionsmoduls GH-719 erfolgt mit einem Mikrocomputerprogramm mit einem einzigen Chip, wodurch eine hohe Zuverlässigkeit gewährleistet wird.Die Leiterplatte hat 16 Ebenen der Empfindlichkeit EinstellungEs gibt 4 Auslösermodusoptionen, und die Signal-Ausgabezeit beträgt 2 Sekunden, 3 Sekunden, 10 Sekunden, 20 Sekunden.mit einem Lichtempfindlichen WiderstandEs wird hauptsächlich in der automatischen Türsteuerung und -schaltung, in der industriellen Automatisierungsteuerung, in Innen- und Außensicherheitsvorbeugungssystemen eingesetzt,Automatische Videokontrollsysteme für Geldautomaten, und Außensicherheitswarnungen und andere Orte.

Das GH-719 Mikrowellen-Induktions-Verlagerungsmodul ist ein Modul des Kontakttypes ohne Kontaktdetektion. Es hat eine starke Widerstandsfähigkeit gegen Frequenzstörungen und wird nicht von Temperatur, Luftfeuchtigkeit, Licht beeinflusst,Luftstrom oder Staub. Es kann in Kunststoff-, Glas-, Holz- und andere nichtmetallische Gehäuse bestimmter Dicken eingebaut werden,mit einer Breite von mehr als 20 mm,.

2Anweisungen zur Einstellung der Leiterplatte:

Eine 16-stufige Anpassung der Empfindlichkeit: Auf der Leiterplatte befinden sich vier Anschlusspunkte, die mit 0, 1, 2 und 3 gekennzeichnet sind.

Durch Kurzschluss der 4 Anschlusspunkte wie unten dargestellt, kann die Empfindlichkeit innerhalb von 16 Stufen eingestellt werden, so dass der Nachweisspielbereich von 0,3 m auf 10 m eingestellt werden kann.

2Vier Anschlussstellen sind getrennt, die nächstgelegene Entfernung ist 0,5 Meter.

3: Der Kurzschluss am Anschlusspunkt beträgt 1 und kein Kurzschluss beträgt 0, wenn alle Kurzschlüsse auftreten, ist die Empfindlichkeit am höchsten.

10000 Uhr

2: 0001

30010

40011

5: 0100

6: 0101

7: 0110

8011

8Siehe auch:

Vier Einstellmodi für B: Auf der Leiterplatte befinden sich zwei mit 4 und 5 gekennzeichnete Anschlusspunkte.

1Unwiederholbarer Auslösermodus:

Wenn ein sich bewegendes Objekt erkannt wird, wird ein 3-Sekunden-Hoch-Level-Signal ausgegeben und dann wird der Prozess gestoppt. Nach einer 2-Sekunden-Verzögerung wird die Erkennung wiederholt.ein 2-Sekunden-Hochleistungssignal wird ausgegebenDer Zyklus wiederholt sich, bis kein sich bewegendes Objekt erkannt wird, und dann stoppt das Hochleistungssignal.

2:01 Wiederholbarer Trigger-Touch-Modus mit 2 Sekunden Verzögerungszeit:

Wenn ein sich bewegendes Objekt erkannt wird, wird ein 2-Sekunden-Hoch-Level-Signal ausgegeben.Wenn die Bewegung des Objekts erneut erkannt wird, wird die Zeit um weitere 2 Sekunden verlängert, bis keine Bewegung des Objekts erkannt wird.

Das Signal wird 2 Sekunden verzögert und dann gestoppt.

3:10 Wiederholbarer Touch-Trigger-Modus mit einer Verzögerungszeit von 10 Sekunden:

Wenn ein sich bewegendes Objekt erkannt wird, wird ein 10-Sekunden-Hoch-Level-Signal ausgegeben.

Kontinuierliche Überwachung: Wird die Bewegung eines Gegenstandes erneut erkannt, wird die Zeit um weitere 10 Sekunden verzögert, bis kein sich bewegendes Objekt mehr erkannt wird.

Das Signal wird 10 Sekunden verzögert und dann gestoppt.

4:10 Wiederholbarer Auslösermodus mit einer Verzögerungszeit von 20 Sekunden:

Wenn ein sich bewegendes Objekt erkannt wird, wird ein 20-sekündiges Hochleistungssignal ausgegeben.

Kontinuierliche Erkennung: Wird die Bewegung eines Objekts erneut erkannt, wird die Zeit um 20 Sekunden verzögert, bis kein bewegtes Objekt mehr erkannt wird.

Das Signal wird 20 Sekunden verzögert, bevor es stoppt.

CDS-Fotoresistor:

Durch das Anschließen des Photoresistors kann verhindert werden, dass der Auslöser tagsüber oder in Umgebungen mit starkem Licht auftritt.

2Ein wirksames Vorgehen auslösen:

Schließen Sie einen Photoresistor an, und es kann ausgelöst werden, wenn ein sich bewegendes Objekt im Dunkeln oder in einer Umgebung mit schwachem Licht erkannt wird.Auch wenn das Licht sich von Dunkelheit in Helligkeit verwandelt., kann der Auslöseszustand und die Verzögerungszeit erst geändert werden, wenn das Ausgangssignal auf einem niedrigen Niveau ist.

Anmerkungen:

Nach Auswahl des Empfindlichkeits- und Auslösermodus muss der Mikrocontroller ausgeschaltet und zurückgesetzt werden, bevor er die neue Auswahlfunktion ausführen kann.

Drei, die wichtigsten technischen Parameter:

1 Mittelfrequenz: 10,525 GHz

2 Betriebsspannung: DC 6V ± 20V

3 Statischer Strom: 6mA 4 Hohe/Niedrige Ausgangswerte: 5V/0V

5 3 dB Antennenmuster - Azimut 80 ° 6 3 dB Antennenmuster - Höhe 40 °

7Induktionsdistanz: 0,3 - 10 Meter, in 16 Ebenen einstellbar.

9Umgebungstemperatur: -30 - 70 Grad Celsius

10Abmessungen: 45 * 37 * 18 mm
