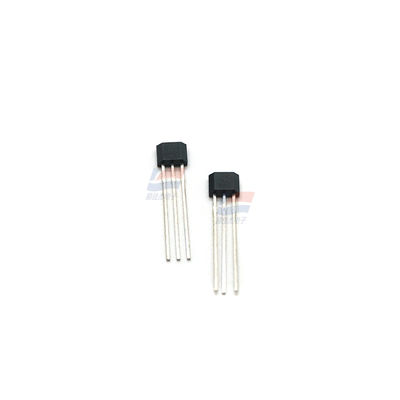

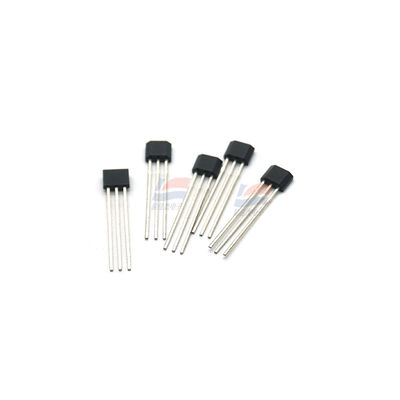

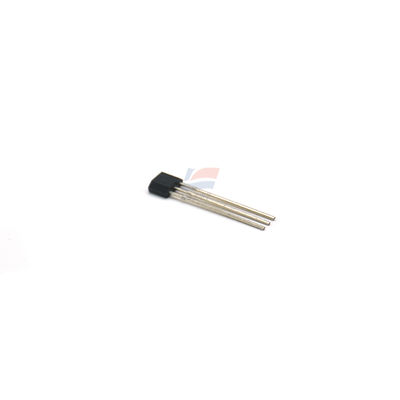

CS3040 Hall-Effekt-Sensor Breiter Versorgungsspannungsbereich

                             CS3040 Hall-Effekt-Sensor, weiter Versorgungsspannungsbereich

Produktzusammensetzung:

Der CS3040 Hall-Effekt-Sensor besteht aus einem Spannungsregler, einem Hall-Spannungsgenerator, einem Differenzverstärker, einem Schmitt-Trigger und einer Open-Collector-Ausgangsstufe.

Funktionsprinzip

Sein Eingang ist die magnetische Induktionsstärke, und der Ausgang ist ein digitales Spannungssignal. Es ist eine unipolare, magnetempfindliche Schaltung, die für den Betrieb unter rechteckigen oder zylindrischen Magneten geeignet ist.

Produktmerkmale:

• Weiter Versorgungsspannungsbereich.
• Schnelle Schaltgeschwindigkeit, kein momentanes Zittern.
• Breiter Betriebsfrequenzbereich (DC~100 kHz).
• Lange Lebensdauer, geringe Größe und bequeme Installation.
• Er kann direkt mit Transistoren und Logikschaltungen wie TTL und MOS verbunden werden.

Grenzparameter:

• Versorgungsspannung: 4,5 V ~ 24 V.
• Magnetische Induktionsstärke: unbegrenzt.
• Ausgangsstrom: bis zu 10 mA.
• Betriebsumgebungstemperatur (Typ I): - 40℃ ~ 125℃.
• Lagertemperatur: - 55℃ ~ 150℃.

Elektrische Eigenschaften (TA = 25℃)

• Ausgangsspannung niedrig: Der typische Wert beträgt 0,05 V, und der Maximalwert beträgt 1,2 V, wenn Vcc = 4,5 V ~ 24 V.
• Ausgangsleckstrom: Der typische Wert beträgt 8 μA, und der Maximalwert beträgt 12 μA, wenn Vo = Vccmax und VCC offen ist.
• Versorgungsstrom: Der typische Wert beträgt 0,12 mA ~ 0,14 mA.
• Anstiegszeit des Ausgangs: Der typische Wert beträgt 0,12 μs, wenn Vcc = 12 V und RL = 480 Ω.
• Abfallzeit des Ausgangs: Der typische Wert beträgt 0,14 μs, wenn Vcc = 12 V und CL = 20 pF.
