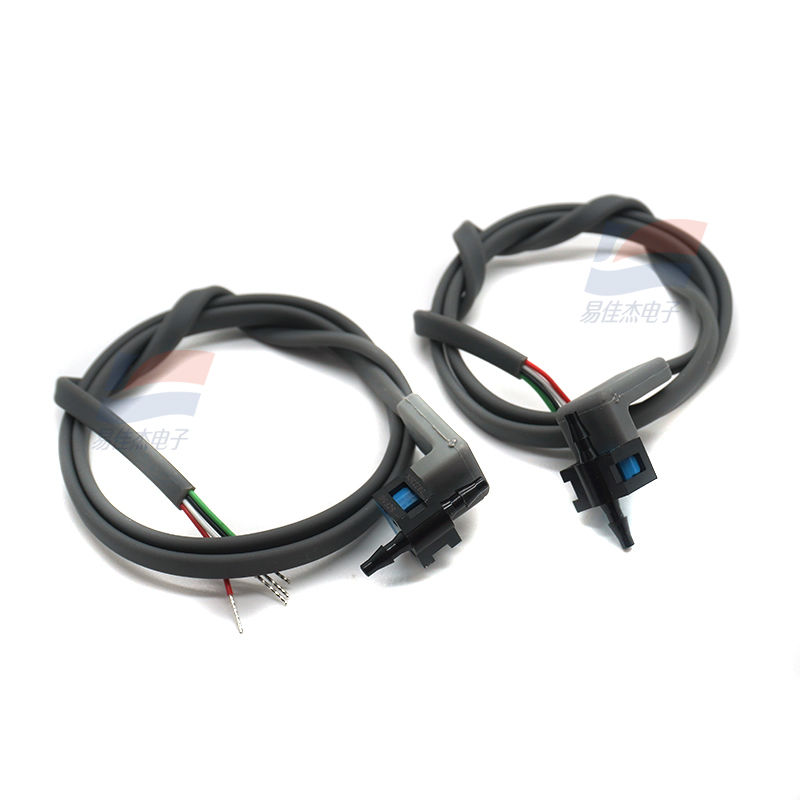

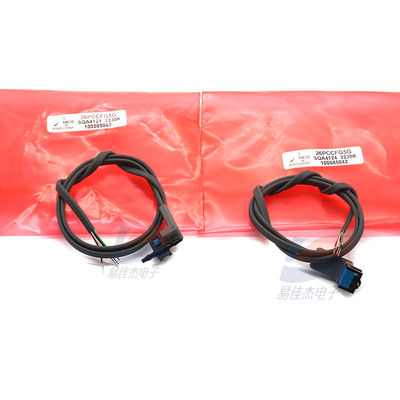

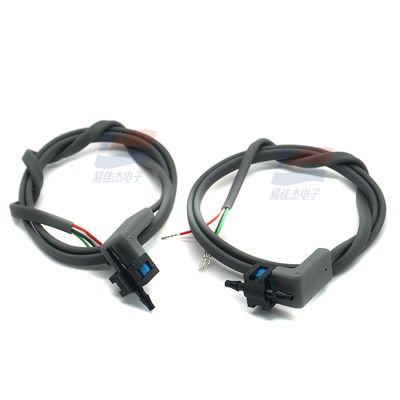

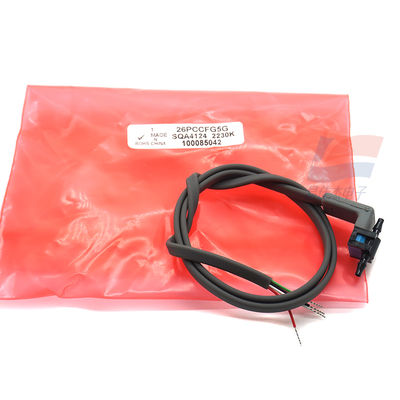

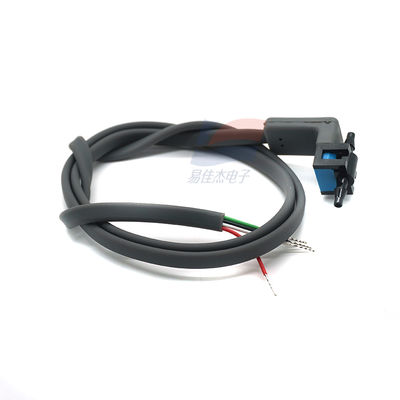

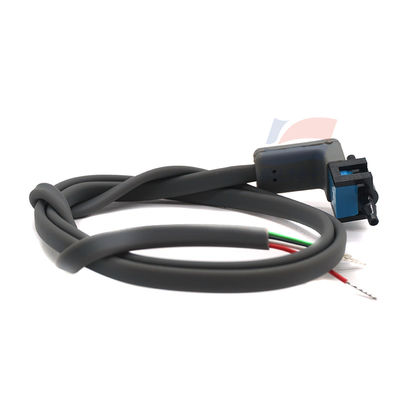

26PCCFG5G Drucksensoren für die Aufstellung des Platzes

26PCCFG5G Platinenmontage-Drucksensoren DIP-Gehäuse Durchgangsbohrung

Miniatur-Niederdruck-Flow-Through-Sensoren
Die Miniatur-Niederdruck-Flow-Through-Sensoren der 26PC-Serie verfügen über bewährte Sensortechnologie, die eine spezielle
piezoresistive, mikrobearbeitete Sensorelemente verwendet, um hohe Leistung, Zuverlässigkeit und Genauigkeit zu bieten.
Jeder Sensor enthält vier aktive piezoresistive Elemente in einer Wheatstone-Brückenkonfiguration. Wenn Druck ausgeübt wird,
ändert sich der Widerstand und liefert ein Ausgangssignal in mV proportional zum Eingangsdruck.
Das stromsparende, kompensierte, unverstärkte Wheatstone-Brückenschaltungsdesign bietet Messbereiche von 1 psi bis 100 psi
in einer Vielzahl von Druckanschlussarten und Anschlusskonfigurationen. Der mV-Ausgang ist sowohl in negativer als auch in positiver
Spannung verfügbar.
Besuchen Sie www.honeywell.com/sensing, um 3D-CAD-Zeichnungen im IGES- und STEP-Format sowie 2D-Zeichnungen im PDF-Format
herunterzuladen.
Diese Sensoren sind für die Verwendung mit Medien vorgesehen, die mit Kunststoffen und Mediendichtungen kompatibel sind, die in der Nomenklatur
und im Bestellleitfaden angegeben sind (siehe Abbildung 2). (2D-Zeichnungen liefern auch Informationen zu Kunststoffgehäuse und Anschlussmaterial.) Sie sind konzipiert
und hergestellt nach ISO 9001-Standards.

Spezifikation:
