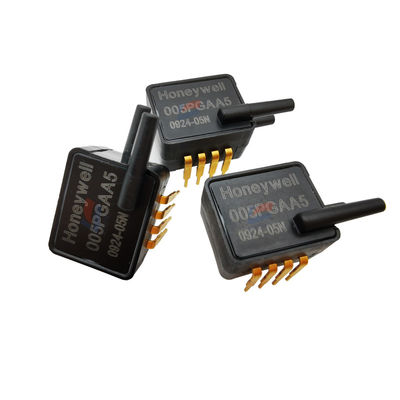

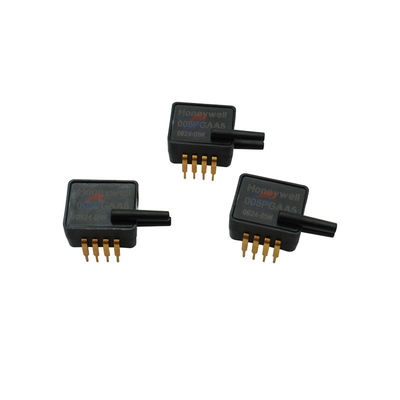

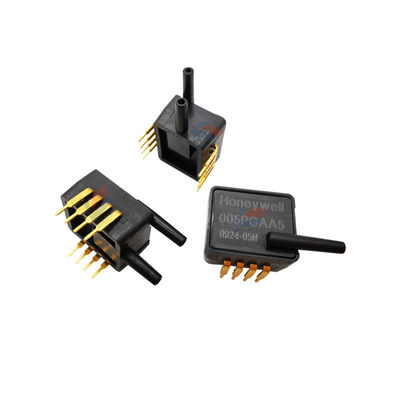

Drucksensor ASDXRRX005PGAA5(ASDX005D44R) für Gasdurchfluss-Instrumentierung

                               Drucksensor ASDXRRX005PGAA5(ASDX005D44R) für Gasflussinstrumentierung

Produktübersicht:

Die ASDX-Serie ist eine Art Silizium-Drucksensor, der I2C- oder SPI-Digitalschnittstellen zum Auslesen des Drucks innerhalb des angegebenen Vollausschlag-Druckbereichs und Temperaturbereichs bietet. Er ist vollständig kalibriert, und die Temperaturkompensation wird für Sensor-Offset, Empfindlichkeit, Temperatureinfluss und Nichtlinearität mithilfe des integrierten anwendungsspezifischen integrierten Schaltkreises (ASIC) durchgeführt. Der kalibrierte Ausgangswert des Drucks wird mit etwa 1 kHz aktualisiert. Der Standard-ASDX ist im Temperaturbereich von 0 °C bis 85 °C (32 °F bis 185 °F) kalibriert.

Merkmale:

• Er verfügt über einen ratiometrischen 12-Bit-Analogausgang.
• Mit präziser ASIC-Konditionierung bietet er eine gute Leistung im Temperaturbereich von 0 °C bis 85 °C (32 °F bis 185 °F).
• Er unterstützt drei Druckmesstypen: absolut, differenziell und relativ.
• Der Druckbereich ist breit, und dieses Modell kann 0 bis 5 psi (0 bis 3,52 m H2O) messen.
• Er kann mit einer einzigen Stromversorgung von 3,3 Vdc oder 5,0 Vdc betrieben werden.
• Das Gesamtfehlerband liegt höchstens innerhalb von ±2,0 % des Vollausschlagsbereichs.
• Er entspricht den RoHS-Standards.

Druckmesstypen:

• Absoluttyp: Er hat eine interne Vakuumreferenz, und der Ausgangswert ist proportional zum Absolutdruck.
• Differenzialtyp: Der Druck kann auf beiden Seiten der Sensormembran angelegt werden.
• Relativtyp: Bezogen auf den Atmosphärendruck liefert er einen Ausgang, der proportional zur Änderung des Atmosphärendrucks ist.

Anwendungsszenarien:

• Durchflusskalibratoren.
• Belüftungs- und Luftstrommonitore.
• Gasflussinstrumentierung.
• Schlafapnoe-Überwachungs- und Therapiegeräte.
• Barometrie.
• Pneumatische Steuerungen.
• HLK-Systeme.
