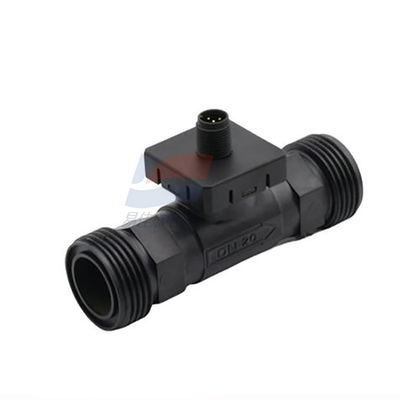

YJJ AFD2 Serie Hochpräziser Wirbel-Flüssigkeits-Wasser-Durchflusssensor. Er kann Huba-Durchflusssensoren ersetzen und hat eine maximal messbare Durchflussrate von 150 l/min.

Produktbeschreibung:

YJJ AFD2 Serie Hochpräzisions-Wirbel-Flüssigkeits-Wasser-Durchflusssensor. Er kann den Huba-Durchflusssensor ersetzen und hat einen maximal messbaren Durchfluss von 150 l/min.

Eigenschaften:

AFD2 Serie Turbinen-Wasser-Durchflusssensor

Lange Lebensdauer, beständig gegen Verschmutzung, hohe Genauigkeit und kein Drift

Die AFD2-Serie ist ein Wasser-Durchflusssensor, der auf dem Prinzip der von Kármánschen Wirbelstraße basiert. Unter bestimmten Bedingungen

Wenn eine bestimmte Flüssigkeitsmenge um die Diffusorsäule fließt, bilden sich auf beiden Seiten der Diffusorsäule periodische Doppelreihenwirbel mit entgegengesetzten Drehrichtungen und regelmäßiger Anordnung. Nach nichtlinearer Einwirkung bildet sich eine von Kármánsche Wirbelstraße. Die Entstehungsfrequenz des Wirbels ist proportional zur Strömungsgeschwindigkeit. Der Sensor detektiert diese Wirbel, um die Durchflussrate der Flüssigkeit in der Leitung zu messen.

Der Sensor hat keine beweglichen Teile im Inneren und zeichnet sich durch eine lange Lebensdauer, Beständigkeit gegen Verschmutzung, hohe Genauigkeit und kein Drift aus. Er kann eine langfristige Nutzung für Anwender gewährleisten und ist eine ideale Wahl für OEM-Anwendungen mit hohen Produktleistungsanforderungen und strenger Kostenkontrolle.

Die AFD2-Serie wurde speziell für die Hausgeräte- und Medizinindustrie entwickelt und ist weit verbreitet in Warmwasserbereitern, HLK-Durchflusserkennung, Wärmerückgewinnungssystemen, medizinischen Flüssigkeitsdurchflusserkennungssystemen und anderen Szenarien.

Wirbel-Durchfluss-Wasser-Durchflusssensor

Stromversorgung: 11,4 - 25,2 V

Messbereich: 0,5 - 10, 1,8 - 32 5~85, 9~150 l/min

Genauigkeit: Voller Bereich × 1 % (unter 50 % des Bereichs),

Messwert × 2 % (über 50 % des Bereichs)

Rohrdurchmesser: DN6, DN10, DN20, DN25

Betriebsumgebung: -30~85℃

Größe: 19,3 * 40 * 59,3 mm

Spezifikationen:
