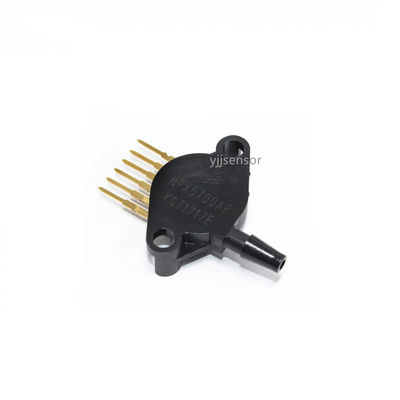

YJJ MPX5700AP Ein hochpräziser Absolutdrucksensor mit einem Bereich von 15 bis 700 KPa wird in der industriellen Steuerung eingesetzt.

Produktbeschreibung:

YJJ MPX5700AP Ein hochpräziser Absolutdrucksensor mit einem Bereich von 15 bis 700 kPa wird in der industriellen Steuerung eingesetzt

Merkmale:

Der MPX5700AP ist ein von - auf den Markt gebrachter hochpräziser Absolutdrucksensor. Er verwendet eine Ein-Chip-Silizium-Dehnungsmessstreifen-Technologie und eignet sich für industrielle und Unterhaltungselektronikanwendungen. Hier sind seine wichtigsten Parameter und typischen Anwendungsbeschreibungen:
Kernparameter
‌Messbereich‌: 15 kPa bis 700 kPa (Absolutdruck)
Versorgungsspannung: 4,75 VDC bis 5,25 VDC
Ausgangssignal: Analoge Spannung (0,2 V bis 4,7 V), linear proportional zu Druckänderungen
Temperaturbereich: Arbeitstemperatur -40°C bis 125°C, mit einer Genauigkeit von ±2,5% im Bereich von 0°C bis 85°C.
Reaktionszeit: 1 ms (schnelle Reaktion)
Verpackungsform: 6-Pin-SIP-Gehäuse (Single In-line Package) mit Epoxidharzgehäuse zur Erhöhung der mechanischen Festigkeit.
Typische Anwendung
‌Automobil-Elektronik‌
Überwachung des Ansaugkrümmerdrucks
Erkennung des Luftdrucks im Bremssystem
Kraftstoffverdampfungsregelungssystem (EVAP)
Industrielle Steuerung
Rückmeldung des Luftdrucks von Kompressoren
Steuerung pneumatischer Ventile
Überwachung des Luftdrucks in HLK-Systemen
Medizinische Geräte
Management des Atemwegsdrucks bei Beatmungsgeräten
Überwachung des Flüssigkeitsdrucks von Dialysemaschinen
Unterhaltungselektronik
UAV-Höhenmesser (Berechnung der Höhe basierend auf dem atmosphärischen Druck)
Druckerkennung von Rohrleitungen in wissenschaftlichen Experimenten
Konstruktionsmerkmale
‌Temperaturkompensation‌: Integrierter Temperatursensor auf dem Chip, der automatisch Temperaturdriftfehler korrigiert ‌
Geringer Stromverbrauch: Typischer Stromverbrauch 0,06 W (5V-Versorgung)
Überlastschutz: Hält einem maximalen Überdruck von 2800 kPa stand.

Drucksensorsender MPX5700AP

MAXIMALE BEWERTUNGEN(1)

Parametrische Symbolwerte Einheit

Maximaler Druck(2) (P2 _ 1 Atmosphäre) P1max 2800 kPa

Lagertemperatur Tstg –40 bis +125 °C

Betriebstemperatur TA –40 bis +125 °C

ANMERKUNGEN:

1. Maximale Bewertungen gelten nur für Gehäuse 867. Längere Einwirkung bei den angegebenen Grenzwerten kann zu dauerhaften Schäden oder Verschlechterungen des Geräts führen.

2. Dieser Sensor ist für Anwendungen konzipiert, bei denen P1 immer größer oder gleich P2 ist. P2 maximal beträgt 500 kPa.

BETRIEBSCHARAKTERISTIKEN (VS = 5,0 Vdc, TA = 25°C, sofern nicht anders angegeben, P1 > P2. Entkopplungsschaltung gemäß Abbildung 4

erforderlich, um die elektrischen Spezifikationen zu erfüllen.)

Spezifikationen:

Arbeitsdruck
