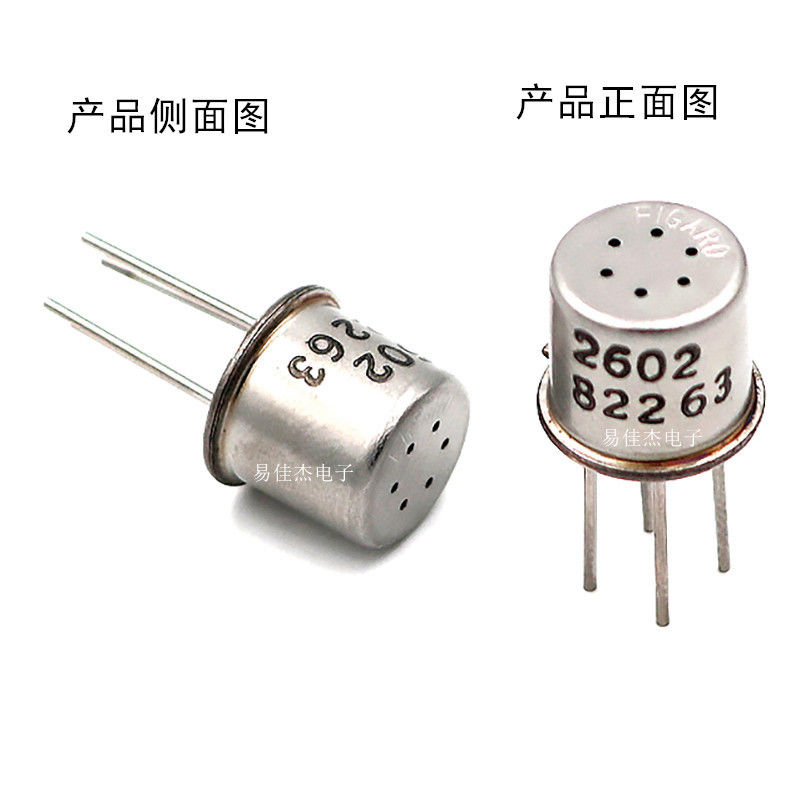

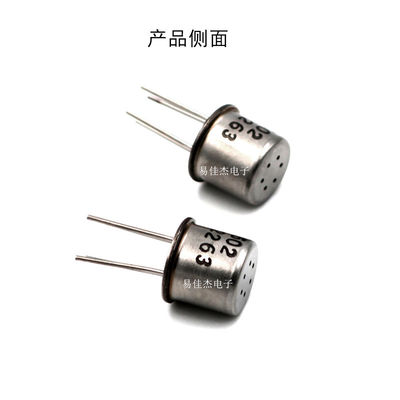

TGS2602-B00 Hochempfindlicher Gassensor für Luft - Schadstofferkennung

                                     TGS2602-B00  Hochempfindlicher Gassensor zur Luft - Schadstofferkennung

Messprinzip:

Das Sensorelement besteht aus einer Metalloxid-Halbleiterschicht, die auf dem Aluminiumoxid-Substrat eines Sensorchips und einem integrierten Heizelement gebildet wird. Wenn das detektierbare Gas vorhanden ist, erhöht sich die Leitfähigkeit des Sensors mit der Zunahme der Gaskonzentration in der Luft. Eine einfache elektrische Schaltung kann die Leitfähigkeitsänderung in ein Ausgangssignal umwandeln, das der Gaskonzentration entspricht.

Grundlegende Messschaltung:

Der Sensor benötigt zwei Spannungseingänge, nämlich die Heizspannung (VH) und die Schaltungsspannung (VC). Die Heizspannung wird an das integrierte Heizelement angelegt, und die Schaltungsspannung wird verwendet, um die Spannung über dem Lastwiderstand zu messen, der in Reihe mit dem Sensor geschaltet ist. Für die Schaltungsspannung ist Gleichspannung erforderlich, und der Sensor hat eine Polarität.
