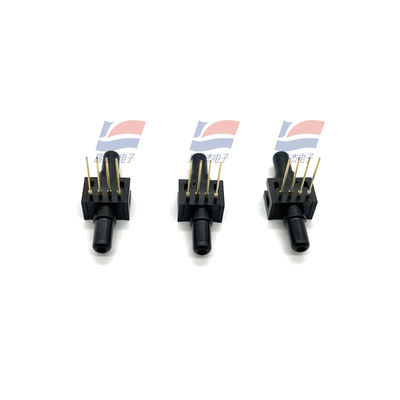

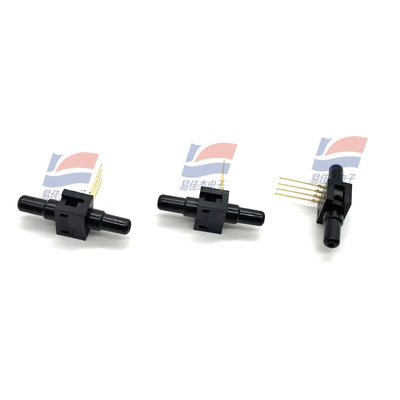

YJJ 26PCDFA6D 0-30Psi Differenzdruck-Drucksensor wird im Bereich der industriellen Druckdetektion eingesetzt.

Beschreibung des Produkts:

YJJ 26PCDFA6D 0-30Psi Differenzdruckdrucksensor wird im Bereich der industriellen Druckerkennung verwendet

Eigenschaften:

Drucksensoren 22/24/26PC-Serie

Gage und Differential/nicht verstärkt

Honeywell 1 MICRO SWITCH Sensing und Steuerung 11-800-537-6945 USA1F1-815-235-6847 Internationale 11-800-737-3360 Kanada 17

Gage-Sensor

Druck wird auf den Anschluss P2 ausgeübt.

Montageabmessungen (nur zur Referenz)

1 x 4 Abschluss (Stil 1), Gerade (Stil A)

Pin 1 ist eingeschnitten und wird rechts auf der Verpackung angezeigt. Pin 2 ist neben Pin 1 usw.

26PC SMT Leistungsmerkmale (AT 10 VDC ±0,01 VDC Erregung bei 25 °C)

Min. Typ Max. Einheiten

Aufregungsspannung 10.0 16.0 Vdc

Reaktionszeit: 1,0 ms

Eintrittswiderstand 5,5 k 7,5 k 11,5 k Ohm

Ausgangswiderstand 1,5 k 2,5 k 3,0 k Ohm

Spannweite P2>P1(1) Min. Typ Max.

0 bis 1 14,7 16,7 18,7 mV

0 bis 5 47 50 53 mV

0 bis 15 96 100 104 mV

Null Offset Min. Typ Max.

0 bis 1 -2,0 0 +2,0 mV

0 bis 5 -2,0 0 +2,0 mV

0 bis 15 -2,0 0 +2,0 mV

Linearität (BFSL P2>P1) Typ Max.

0 bis 1 ± 0,50 ± 1,75 % Spannweite

0 bis 5 ±0,50 ±1,5% Spannweite

0 bis 15 ±0,50 ±1,0 % Spannweite

Nullverschiebung 25 °C bis 0 °C, 25 °C bis 50 °C ((2) Typ. Max.

0 bis 1 mV ±1,0 mV

0 bis 5 mV ±1,0 mV

0 bis 15 ±1,0 mV

Span Shift 25 °C bis 0 °C, 25 °C bis 50 °C (2) Typ. Max.

0 bis 1 ± 1,5 ± 4,5 % Spannweite

0 bis 5 ±1,0 ±1,7 % Spannweite

0 bis 15 ±0,75 ±1,5% Spannweite

Wiederholbarkeit und Hysterese Typ Max.

0 bis 1 ±0,2 % Spannweite

0 bis 5 ±0,2 % Spanne

0 bis 15 ±0,2 % Spannweite

Überdruck P2> P1; P1> P2 Typ. Max.

0 bis 1 20 psi

0 bis 5 20 psi

0 bis 15 45 psi

Anmerkungen:

1Die Spannweite ist die algebraische Differenz zwischen der Leistung bei maximalem Nennbetriebsdruck und der Leistung bei 0 psi.

2Der Temperaturfehler wird mit 25 °C berechnet.

Die Angabe der Angabe ist in Anhang I zu entnehmen.

Charakteristische Beschreibung

Aufbewahrungstemperatur -55 °C bis 100 °C [-67 °F bis 212 °F]

Betriebstemperatur -40 °C bis 85 °C [-40 °F bis 185 °F]

Kompensierte Temperatur von 0 °C bis 50 °C [32 °F bis 122 °F]

Ausrichtungspins Pins mit einem Durchmesser von 0,86 mm erstrecken sich durch PCB

Port Durchmesser 1,88 mm Durchmesser verwendet Standard 0,59 mm ID Schlauch

Hafenorientierung Parallel zum PCB (niedriges Profil an Bord)

Pick-up Feature 3,18 mm auf der Hafenhülle

SMT Lötmittel · Sn 96,5 Ag 3,5 Keine saubere Flüssigkeit

· Sn 63 Pb 37 Kein sauberer Fluss

SMT Rückflussprofil Maximalspitzentemperatur von 260 °C [500 °F] für 10 Sekunden

Medienkompatibilität Beide Ports sind auf Medien beschränkt, die mit Polyphthalamid kompatibel sind.

Fluorosilikon und Silizium.

Schlagfähigkeit auf 150 g geprüft

Vibration MIL-STD-202. Methode 213

(150 g halbes Sinus 11 ms)

Gewicht 0,5 Gramm
