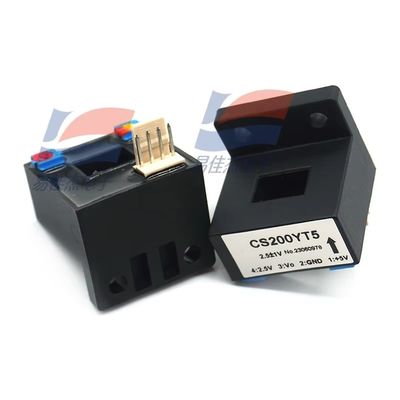

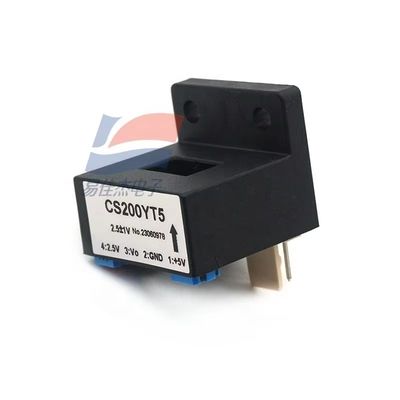

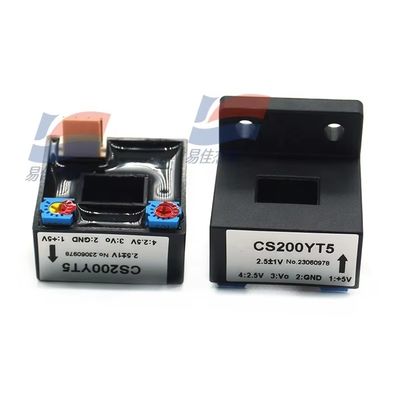

YJJ CS200YT5 herkömmlicher Niederspannungsstromsensor

Beschreibung des Produkts:

YJJ CS200YT5 herkömmlicher Niederspannungsstromsensor

Eigenschaften:

CS200YT5 ist ein Stromsensor, der auf dem Hall-Effekt-Prinzip basiert.
Elektrische Parameter
Primärer Nennstrom: 200A
Messbereich: 0 bis ± 400 A (AC/DC/Pulse und andere unregelmäßige Wellenformen)
Nenn-Ausgangsspannung auf der Sekundärseite: 1V ± 1%
Stromversorgungsspannung: +5V ± 5%
Stromverbrauch: < 20 mA
Isolierspannung: 2,5 kV (zwischen Primär- und Sekundärseite)
Leistungsindikatoren
Linearität: < 1%
Nullverschiebungsspannung: 2,5 V ± 1%
Temperaturverschiebung: ≤ ± 0,5 mV/°C (TA = 25°C)
Reaktionszeit: ≤ 3 μs
Bandbreite: Gleichstrom ~ 20 kHz
Anwendungsmerkmale
Betriebstemperatur: -25°C bis +85°C
Lagertemperatur: -40°C bis +100°C
Belastungswiderstand: ≥ 10KΩ
Abmessungen: 41 mm (für spezifische Abmessungen siehe Produkthandbuch)
Anschlussanweisungen
Stromversorgung: +5V → 1, GND → 2, VOUT → 3, Referenzspannung 2,5V → 4
Funktionen für Pins: 1 (+5V), 2 (GND), 3 (Signalleistung), 4 (Referenzleistung)
Dieser Sensor ist für Leistung, industrielle Steuerung und Szenarien geeignet, bei denen eine elektrische Isolierung für die Messung erforderlich ist.
