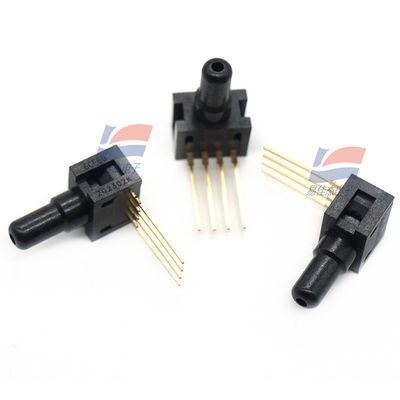

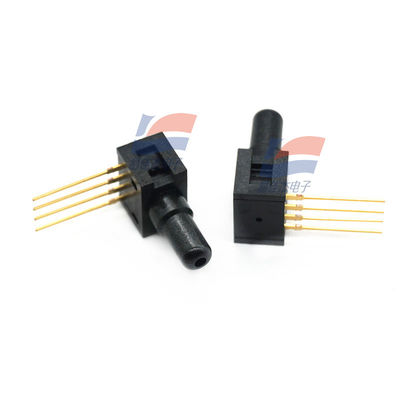

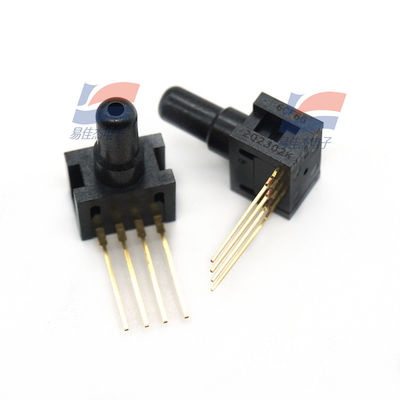

YJJ 26PCCFA6G 0Psi Drucksensor wird in medizinischen Geräten verwendet

Produktbeschreibung:

YJJ 26PCCFA6G 0Psi Drucksensor wird in medizinischen Geräten verwendet

Eigenschaften:

26PC SMT LEISTUNGSKENNWERTE (BEI 10 VDC ±0,01 VDC ERREGUNG, 25 °C)

Min. Typ. Max. Einheiten

Erregerspannung — 10,0 16,0 Vdc

Ansprechzeit — — 1,0 ms

Eingangswiderstand 5,5 k 7,5 k 11,5 k Ohm

Ausgangswiderstand 1,5 k 2,5 k 3,0 k Ohm

Spanne P2>P1(1) Min. Typ. Max.

0 bis 1 14,7 16,7 18,7 mV

0 bis 5 47 50 53 mV

0 bis 15 96 100 104 mV

Nullpunktversatz Min. Typ. Max.

0 bis 1 -2,0 0 +2,0 mV

0 bis 5 -2,0 0 +2,0 mV

0 bis 15 -2,0 0 +2,0 mV

Linearität (BFSL P2>P1) Typ. Max.

0 bis 1 — ±0,50 ±1,75 % Spanne

0 bis 5 — ±0,50 ±1,5 % Spanne

0 bis 15 — ±0,50 ±1,0 % Spanne

Nullpunktverschiebung 25 °C bis 0 °C, 25 °C bis 50°C(2) Typ. Max.

0 bis 1 — — ±1,0 mV

0 bis 5 — — ±1,0 mV

0 bis 15 — — ±1,0 mV

Spannverschiebung 25 °C bis 0 °C, 25 °C bis 50°C(2) Typ. Max.

0 bis 1 — ±1,5 ±4,5 % Spanne

0 bis 5 — ±1,0 ±1,7 % Spanne

0 bis 15 — ±0,75 ±1,5 % Spanne

Wiederholbarkeit und Hysterese Typ. Max.

0 bis 1 — ±0,2 — % Spanne

0 bis 5 — ±0,2 — % Spanne

0 bis 15 — ±0,2 — % Spanne

Überdruck P2>P1; P1>P2 Typ. Max.

0 bis 1 — — 20 psi

0 bis 5 — — 20 psi

0 bis 15 — — 45 psi

Hinweise:

1. Die Spanne ist die algebraische Differenz zwischen dem Ausgang bei maximalem Betriebsdruck und dem Ausgang bei 0 psi.

2. Der Temperaturfehler wird in Bezug auf 25 °C berechnet.

SPEZIFIKATIONEN

Merkmal Beschreibung

Lagertemperatur -55 °C bis 100 °C [-67 °F bis 212 °F]

Betriebstemperatur -40 °C bis 85 °C [-40 °F bis 185 °F]

Kompensierte Temperatur 0 °C bis 50 °C [32 °F bis 122 °F]

Ausrichtungsstifte 0,86 mm [0,034 Zoll] Durchmesserstifte erstrecken sich durch die Leiterplatte

Anschlussdurchmesser 1,88 mm [0,074 Zoll] Durchmesser verwendet Standard 0,59 mm [0,0625 Zoll] ID-Schlauch

Anschlussausrichtung Parallel zur Leiterplatte (flaches Profil auf der Platine)

Aufnahmefunktion 3,18 mm [0,125 Zoll] Merkmal auf der Anschlussabdeckung

SMT-Lötmittel · Sn 96,5 Ag 3,5 Kein Reinigungsflussmittel

· Sn 63 Pb 37 Kein Reinigungsflussmittel

SMT-Reflow-Profil Maximale Spitzentemperatur von 260 °C [500 °F] für 10 Sekunden

Medienkompatibilität Beide Anschlüsse sind auf Medien beschränkt, die mit Polyphthalamid kompatibel sind,

Fluorsilikon und Silizium.

Schockqualifizierung getestet auf 150 g

Vibration MIL-STD-202. Methode 213

(150 g Halbsinus 11 ms)

Gewicht 0,5 Gramm [0,0176 oz]

Spezifikationen:
