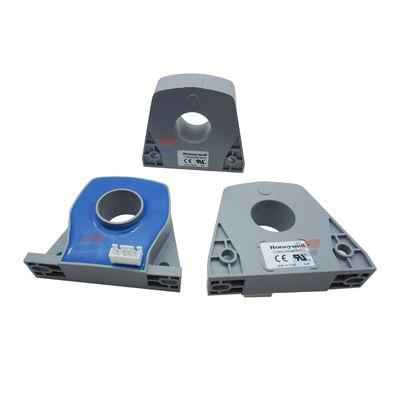

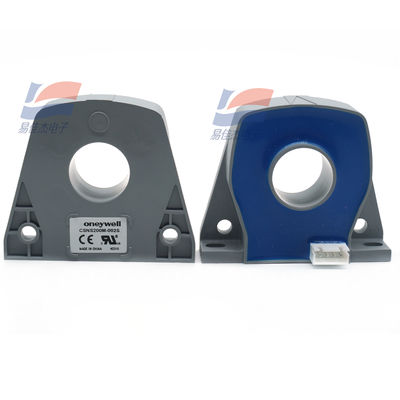

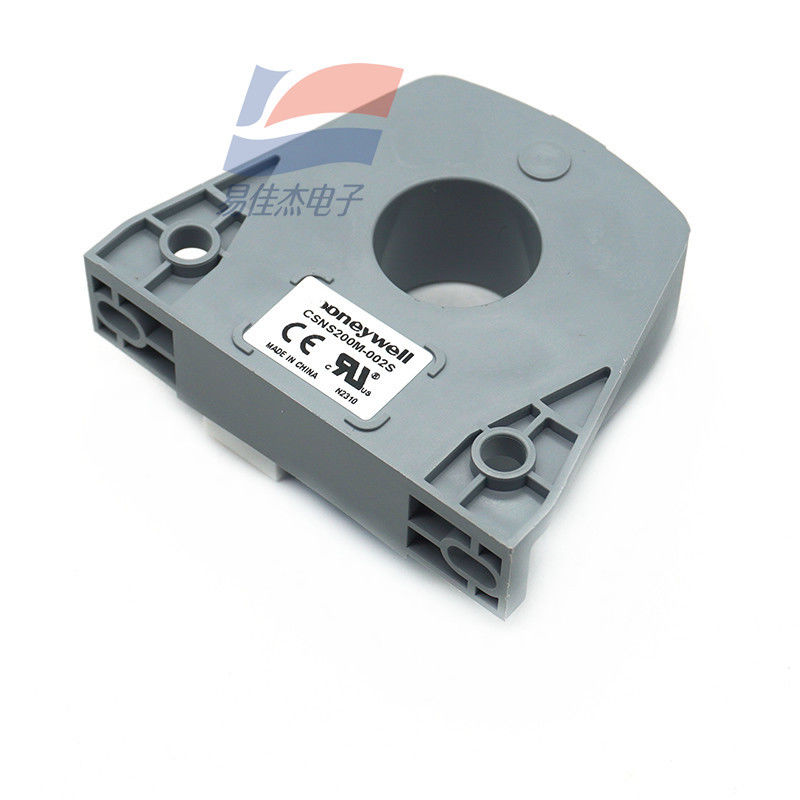

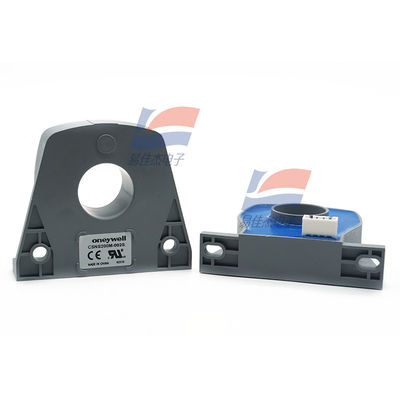

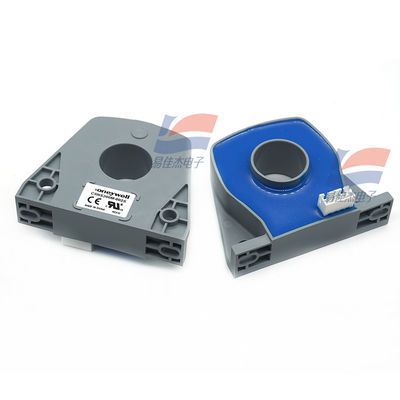

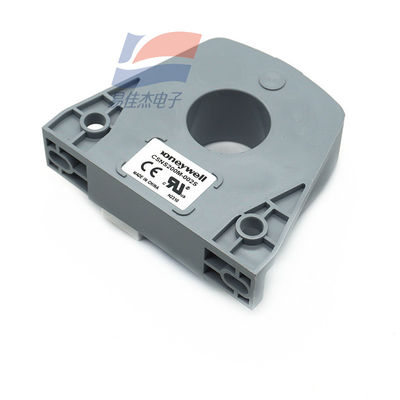

YJJ CSNS200M-002S Magnetische Kompensationsprinzip geschlossener Stromsensor

Produktbeschreibung:

YJJ CSNS200M-002S Magnetisches Kompensationsprinzip Closed-Loop-Stromsensor

Eigenschaften:

CSNS200M-002S Closed-Loop-Stromsensor Messgerät, die Hauptparameter sind wie folgt:

Kernparameter

‌Nennstrom‌: 200A (Effektivwert von AC)

Messbereich: 0 bis ±400A (DC/AC Peak)

Simulierter Ausgangsstrom: 50A ergeben einen Ausgang von 100mA

Windungsverhältnis: 1/200

Genauigkeit: Über ±0,75% bei 25°C

Stromversorgung und elektrische Eigenschaften

‌Versorgungsspannung‌: ±12 bis 18 VDC (±5%) ‌

‌Primäre/sekundäre elektrische Isolierung‌: 6 kVrms / 50 kHz / 1 Minute ‌

Umgebungs- und mechanische Eigenschaften

‌Betriebstemperaturbereich‌: -40 bis 85 Grad Celsius

Lagertemperaturbereich: -40 bis 90°C

Stromverbrauch: 20mA (einschließlich Ausgangsstrom)

Gehäuse: Isolierendes Kunststoffmaterial

Anschlussform: Primäre Perforation, sekundärer 4-Pin-Stecker

Dynamische Leistung

Nullpunktstrom: Besser als ±0,30mA bei 25°C

Temperaturdrift: 0 - 70°C besser als ±0,60mA

Linearität: Besser als ±0,20%

Ansprechzeit: Besser als 500ns

Bandbreite: DC bis 150 kHz

dl/dT folgt präzise: besser als 100A/μsNennstrom (In): 200a.t RMS (Nennwert)

Messbereich: 0~ 400a. t(DC~AC Peak)

Der gemessene Widerstand (70 °C): Rm min Rm Max

Mit 18V, bei 200 a.t. Max: 20Ohm 140Ohm

Mit 18V, bei 400 a.t. Max: 20Ohm, 50Ohm

Analoger Ausgangsstrom (bei 200A): 100mA

Windungsverhältnis: 1/2000

Präzision (25 °C): überlegen plus oder minus 0,75% In

Versorgungsspannung: 12~18VDC(1V)

Elektrische Isolierung: 6KVrms/50KHz/1 Minute
