S8745-01 Infrarot-Fotoelektrische Sensoren für Präzisionsanalytikgeräte

             S8745-01 Infrarot-Fotoelektrischer Sensor für Präzisionsanalysegeräte und industrielle Messausrüstung

1. Anwendungsbereiche:

• Präzisionsanalysegeräte: Wird in Geräten wie Ultraviolett- (UV-) bis Nahinfrarot- (NIR-) Spektrometern, Chromatographen und Photometern zur Detektion schwacher Lichtsignale eingesetzt. Er ermöglicht die genaue Messung der Lichtabsorption, -emission oder -transmission über das UV-NIR-Spektrum und unterstützt die quantitative Analyse in Bereichen wie Chemie, Biologie und Umweltwissenschaften.
• Industrielle Messausrüstung: Integriert in Industriesensoren zur Überwachung von Parametern wie Filmstärke, Oberflächenreflexionsvermögen oder Materialzusammensetzung. Sein geringes Rauschen und seine hohe Empfindlichkeit ermöglichen die präzise Detektion subtiler Lichtvariationen und gewährleisten die Qualitätskontrolle in Fertigungsprozessen (z. B. Inspektion von Halbleiterwafern, Messung der Beschichtungsdicke).
• Medizinische Diagnosegeräte: Anwendung in medizinischen Geräten wie Immunoassays, klinischen Chemieanalysatoren oder nicht-invasiven Blutzuckermessgeräten. Er kann schwache optische Signale von biochemischen Reaktionen detektieren und ermöglicht so die genaue Quantifizierung von Biomarkern oder anderen Analyten für die Krankheitsdiagnose und Gesundheitsüberwachung.
• Umweltüberwachungsinstrumente: Einsatz in Geräten zur Messung der Luftqualität (z. B. Detektion von Spurengasen über optische Absorption), der Wasserqualität (z. B. Analyse von Schadstoffkonzentrationen) oder der Sonnenstrahlung. Sein breiter spektraler Bereich (190–1100 nm) und die geringe Noise Equivalent Power (NEP) machen ihn für die Erfassung schwacher Umgebungslichtsignale geeignet.
• Luft- und Raumfahrt & Wissenschaftliche Forschung: Einsatz in Luft- und Raumfahrtsensoren zur Weltraumstrahlungsdetektion oder Fernerkundung der Atmosphäre sowie in Laborforschungsaufbauten zur Untersuchung von Licht-Materie-Wechselwirkungen, Quantenoptik oder Experimenten mit schwachem Licht.

2. Hauptmerkmale:

• Breiter spektraler Bereich: Deckt einen weiten Wellenlängenbereich von 190–1100 nm (Ultraviolett bis Nahinfrarot) ab und ist somit vielseitig für Anwendungen geeignet, die eine Detektion über mehrere optische Bänder erfordern.
• Ultra-geringe Rauschleistung: Verfügt über eine typische Noise Equivalent Power (NEP) von 11×10−15W/Hz1/2, wodurch das Hintergrundrauschen minimiert und ein hohes Signal-Rausch-Verhältnis (SNR) für die Detektion schwachen Lichts gewährleistet wird.
• Integrierte Hochleistungskomponenten: Wird mit einem integrierten Rückkopplungswiderstand (RF​=1GΩ) und Kondensator (CF​=5pF) sowie einem stromsparenden FET-Eingangs-Operationsverstärker geliefert. Diese Integration vereinfacht das Schaltungsdesign, reduziert die Anzahl der externen Komponenten und gewährleistet eine stabile Signalverstärkung.

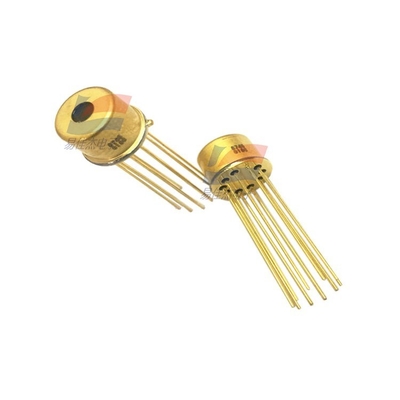

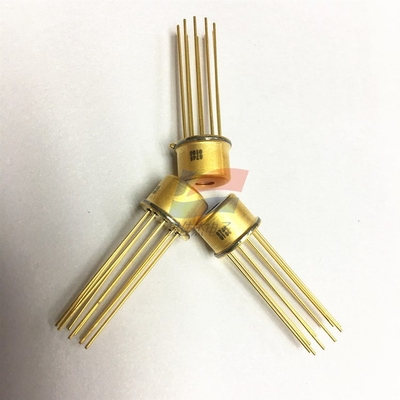

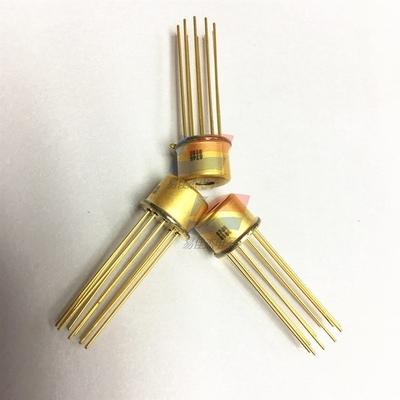

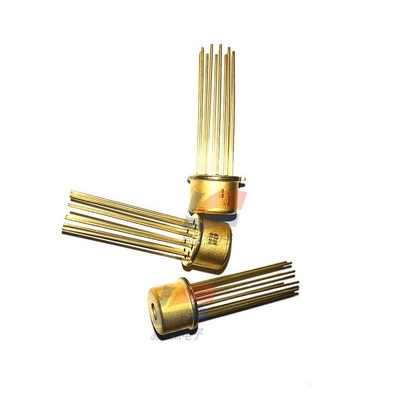

• Kompaktes & abgeschirmtes Gehäuse: Untergebracht in einem kleinen TO-5-Metallgehäuse mit einem Quarzfenster. Das Metallgehäuse bietet eine effektive elektromagnetische Verträglichkeit (EMV)-Abschirmung, während das Quarzfenster eine hohe Transmission über den spektralen Bereich des Sensors bietet – ideal für Anwendungen mit begrenztem Platzangebot.
• Hohe EMV-Störfestigkeit: Die lichtempfindliche Oberfläche ist mit dem GND-Anschluss verbunden, wodurch die Störfestigkeit gegenüber elektromagnetischen Interferenzen (EMI) erhöht wird. Dies gewährleistet eine zuverlässige Leistung in rauschbehafteten Industrie- oder Elektronikumgebungen.
• Flexible Verstärkungsanpassung: Die variable Verstärkung kann durch Hinzufügen eines externen Widerstands erreicht werden, wodurch Benutzer den Ausgang des Sensors an spezifische Anwendungsanforderungen anpassen können (z. B. Anpassung der Empfindlichkeit für verschiedene Lichtintensitätsbereiche).
• Große fotoempfindliche Fläche: Verfügt über eine fotoempfindliche Fläche von 2,4×2,4 mm, wodurch die Lichtausbeute erhöht und die Detektionsgenauigkeit für gestreute oder schwache Lichtquellen verbessert wird.
