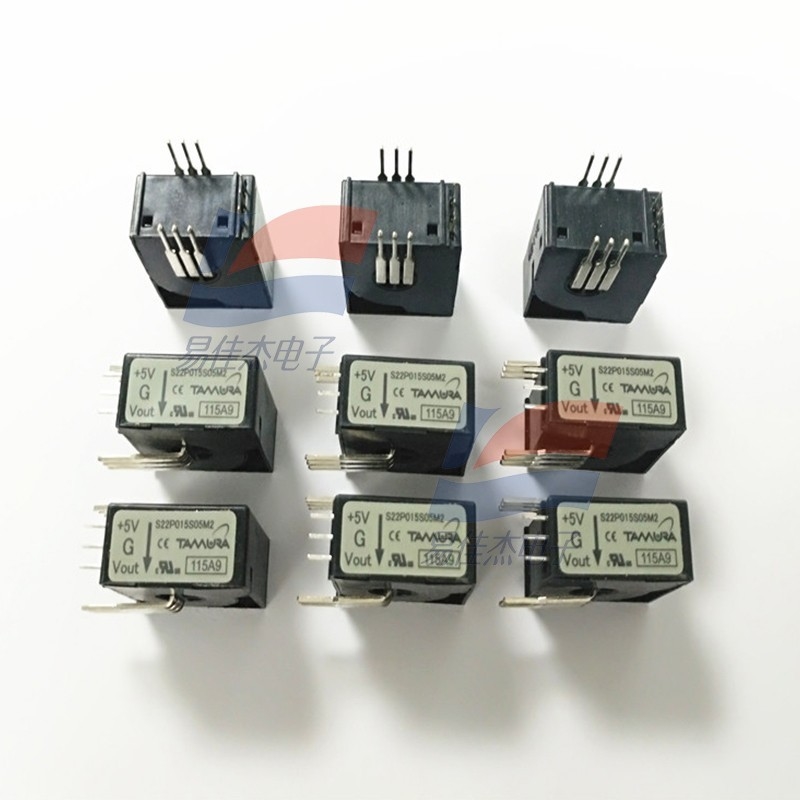

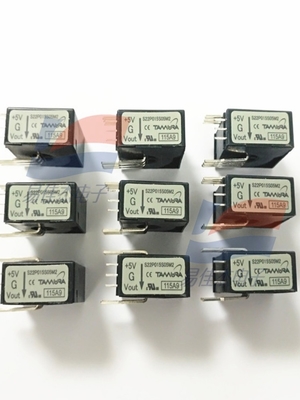

S22P015S05M2 Stromsensor für Motorsteuerungs-Netzteilüberwachung

                             S22P015S05M2 Stromsensor für Motorsteuerungs-Netzteilüberwachung

• Produktverwendungen:
  • Motorsteuerung: Er kann in Motorsteuerungssystemen verwendet werden, um den durch den Motor fließenden Strom präzise zu messen. Dies hilft bei der Überwachung des Betriebszustands des Motors, der Erkennung von Überlastungen, Unterstrom und anderen anormalen Bedingungen und gewährleistet den sicheren und effizienten Betrieb des Motors.
  • Netzteilüberwachung: Wird in Schaltnetzteilen und anderen Stromversorgungssystemen eingesetzt, um den Ausgangsstrom des Netzteils zu überwachen. Dies ist vorteilhaft für das Energiemanagement, die Optimierung der Netzteileffizienz und den Schutz des Netzteils vor Schäden durch Überstrom.
  • Batteriemanagement: Wird zur Stromüberwachung von Batteriepacks in neuen Energiefahrzeugen wie reinen Elektro-, Wasserstoff- und Hybridfahrzeugen sowie in batteriebetriebenen Geräten verwendet. Er kann den Lade- und Entladestrom der Batterie erfassen, was bei der Abschätzung der Batteriekapazität, der Verbesserung der Batterielebensdauer und der Gewährleistung der Sicherheit und Stabilität des Batteriesystems hilft.
  • Industrieanlagenüberwachung: Anwendbar für Industrieanlagen wie Kompressoren und Zentrifugen, kann er die Stromänderungen von Schlüsselkomponenten in der Anlage überwachen, Datenunterstützung für die vorausschauende Wartung liefern und helfen, Geräteausfälle im Voraus zu erkennen, um Ausfallzeiten und Wartungskosten zu reduzieren.

• Produktmerkmale:
  • Hochpräzise Messung: Integriert einen hochpräzisen und rauscharmen linearen Hall-Schaltkreis, der Gleich- oder Wechselstrom präzise messen kann, mit hoher Empfindlichkeit und geringem Fehler und zuverlässige Stromdaten liefern kann.
  • Geringer Stromverbrauch: Der Drahtwiderstand beträgt nur 0,3 mΩ, wodurch Leistungsverluste und Wärmeableitung minimiert, die Gesamteffizienz des Systems verbessert und sich für Anwendungen mit strengen Anforderungen an den Stromverbrauch eignet.
  • Gute Temperaturstabilität: Verwendet die Temperaturkompensationstechnologie des linearen Hall-Sensors mit einem Empfindlichkeitstemperaturdriftbereich von ± 2,5 % und kann eine stabile Leistung im Temperaturbereich von -40 °C bis 125 °C aufrechterhalten, wodurch die Auswirkungen von Temperaturänderungen auf die Messergebnisse reduziert werden.
  • Hochspannungsisolierung: Es gibt eine inhärente Isolierung im Inneren, die eine Isolationsfestigkeit von 5000 V zwischen dem Eingangsstrompfad und dem Sekundärkreis bietet, die elektrische Sicherheit gewährleistet und elektrische Leckagen und andere Risiken verhindert.
  • Störfestigkeit: Integriert einen differentiellen Gleichtaktunterdrückungsschaltkreis, der bewirken kann, dass der Chipausgang nicht durch externe Störmagnetfelder beeinflusst wird. Der integrierte dynamische Offset-Aufhebungsschaltkreis bewirkt, dass die Empfindlichkeit des Chips nicht durch äußeren Druck und Chipverpackungsbelastungen beeinflusst wird, wodurch die Zuverlässigkeit des Sensors verbessert wird.
  • Kompakte Bauform: Verwendet die SMD/SMT-Bauform mit geringer Größe, die für die Installation auf der Leiterplatte geeignet ist, Platz spart und sich für verschiedene kompakte elektronische Geräte eignet.
