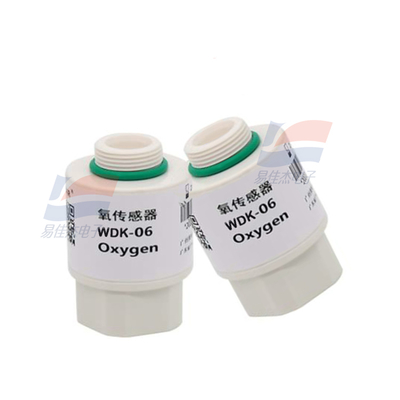

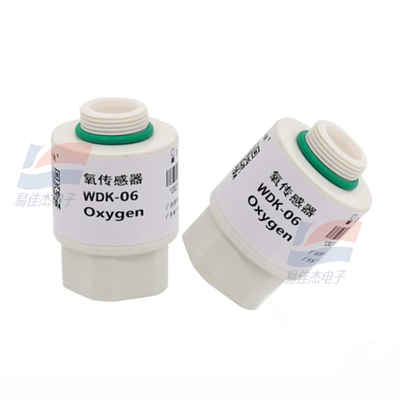

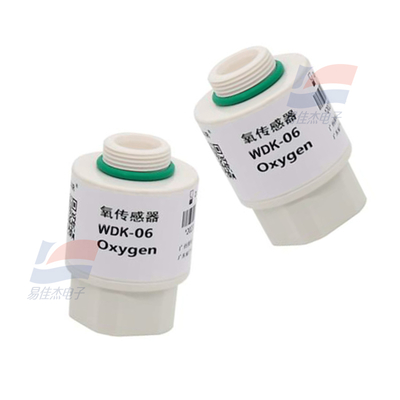

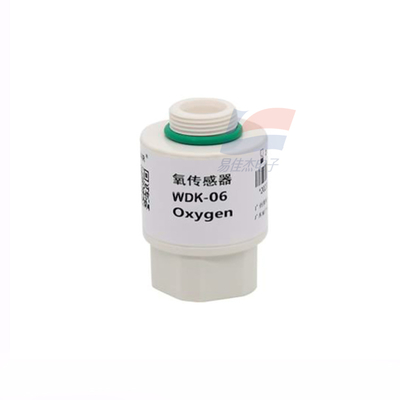

YJJ WDK-06 Elektrochemischer Sauerstoffsensor für Sauerstoffbatterien wird in medizinischen Geräten verwendet

Produktbeschreibung:

YJJ WDK-06 Elektrochemischer Sauerstoffsensor wird in medizinischen Geräten verwendet

Eigenschaften:

Sauerstoffsensor

l Lineare Ausgabe

l Keine externe Stromversorgung

l Temperaturkompensation

l Schnelle Reaktion

l Genau und zuverlässig

l Anti-Interferenz

Produktzusammenfassung

Der WDK-06 ist ein elektrochemischer Sauerstoffsensor zur Messung der Sauerstoffkonzentration und wurde

speziell für medizinische Geräte entwickelt. Das Schnittstellenmodell des WDK-09 Sauerstoffsensors ist 5520257-2. Der

Sensor verwendet ein Formkörperdesign, bietet eine schnelle Reaktion und hat eine lange Lebensdauer. Ein inländischer Ersatz kann

realisiert werden. Der Sensor bietet Kunden überlegene Qualität bei gleichzeitiger Kostensenkung.

Die Pinbelegungen des WDK-09 Sauerstoffsensors und des WDK-06 Sauerstoffsensors sind unterschiedlich.

Anwendungsszenarien

Für die Verwendung des WDK-06 ist keine externe Stromversorgung erforderlich. Sensoren wurden vor Auslieferung kalibriert.

Um den Einfluss der Temperatur zu vermeiden, wird in den Sensoren eine Temperaturkompensationsfunktion angewendet. Der WDK-09 kann

als Sensorkomponente in Sauerstoffanalysatoren verwendet werden, z. B. als Steuerungskomponente in Sauerstoffgeneratoren, medizinischen

Beatmungsgeräten, Anästhesiegeräten und Inkubatoren.

MESSUNG1

Funktionsprinzip Partialdruck-Elektrochemie

Ausgangsspannung 9 ~ 13 mV (in Umgebungsluft)

Messbereich 0 ~ 100%

Ansprechzeit (T90)< 15 s

Linearität Linear 0% bis 100% O2

ELEKTRISCH

Temperaturkompensation< 2% O2-Äquivalent (0 ~ 40 °C)

Externer Lastwiderstand ≥ 10 kΩ

Steckverbinder P/N 5520257-2

MECHANISCH

Gehäusematerial Weißes ABS

Gewicht 40 g (nominal)

UMGEBUNG

Betriebstemperaturbereich 0 ~ 50 °C

Betriebsdruckbereich 0,5 ~ 2,0 bar

Betriebsfeuchtigkeitsbereich 0 ~ 99% RH (nicht kondensierend)

WEITERE INDIKATOREN

Langzeit-Ausgangsdrift in 100% O22

(Spannungsverlust/Jahr)< 5%

Erwartete Betriebsdauer 1,5 x 106 % O2 Stunden (20°C)3

0,8 x 106 % O2 Stunden (40°C)

Haltbarkeit 12 Monate ab Versanddatum
