Produktbeschreibung:

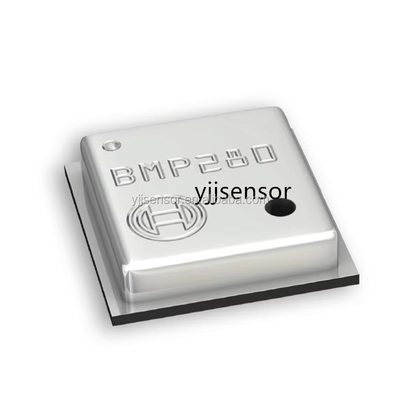

YJJ BMP280 Ultra-Low Power Digital Barometric Pressure Sensor Wird im Bereich der Meteorologie eingesetzt

Merkmale:

Der BMP280 ist ein absoluter Drucksensor, der für mobile Anwendungen entwickelt wurde. Das Sensormodul ist in einem extrem kompakten Gehäuse untergebracht. Seine geringe Größe und sein geringer Stromverbrauch ermöglichen den Einsatz in batteriebetriebenen Geräten wie Mobiltelefonen, GPS-Modulen oder Uhren.

Wie sein Vorgänger, der BMP180, basiert der BMP280 auf einer bewährten piezoresistiven Drucksensortechnologie mit hoher Präzision und Linearität sowie Langzeitstabilität und hoher EMV-Robustheit. Zahlreiche Betriebsoptionen bieten höchste Flexibilität bei der Optimierung von Geräten hinsichtlich Stromverbrauch, Auflösung und Filterleistung. Entwicklern steht eine Reihe von getesteten Standardeinstellungen (z. B. Anwendungsfälle) zur Verfügung, um das Design so einfach wie möglich zu gestalten.

Anwendung

- verbesserte GPS-Navigation (z. B. Zeitverbesserung, Kurskorrektur, Steigungsdetektion)

- Indoor-Navigation (Etagenerkennung, Aufzugserkennung)

- Outdoor-Navigation, Freizeit- und Sportanwendungen

- Wettervorhersage

- Gesundheitsanwendungen (z. B. Spirometrie)

- Anzeige der vertikalen Geschwindigkeit (z. B. Steig-/Sinkgeschwindigkeit)

Pin-Beschreibung:

Pin1: VCC (3,3-V-Stromversorgung)

Pin2: GND

Pin3: SCL (Taktgeber für I2C-Kommunikationsmodus)

Pin4: SDA (Datensignal für I2C-Kommunikationsmodus)

Pin5: CSB (Pin im SPI-Kommunikationsmodus, diesmal nicht verwendet, kann offen bleiben)

Pin6: SDO (Sensoradressenkontrollbit, bei Verbindung mit GND ist die Geräteadresse in I2C 0xEC, bei High-Pegel 0xEC+1, diesmal mit GND verbunden)

Sensor-Testbereich:

Temperatur: - 45 °C ~ + 85 °C

Atmosphärischer Druck: 0~20000 hPa (Hektopascal)

Hauptmessmodi:

Schlafmodus: Wenn der Strom auf uA-Niveau liegt, beträgt der typische Wert 0,1 uA und der Maximalwert 0,3 uA. Alle Messarbeiten werden gestoppt.

Normalmodus: Normalbetrieb, relevante Arbeitsintervallzeiten können über Register gesteuert werden.

Erzwungener Modus: Die Hauptsteuerung initiiert einen Sammelbefehl, der Sensor sammelt ein Signal und wechselt dann in den Schlafmodus und wartet auf die nächste Aktivierung (diesmal nutzlos).

Alle Register und ihre Adressen im BMP280-Sensor sind unten aufgeführt. Weitere Details finden Sie im Datenblatt.

Spezifikationen:
