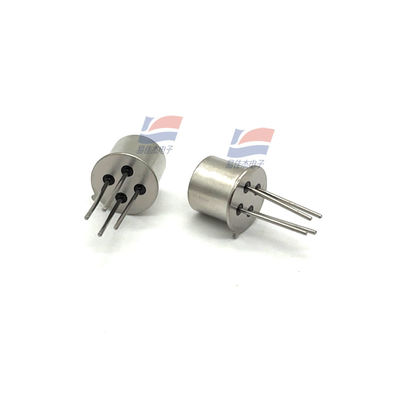

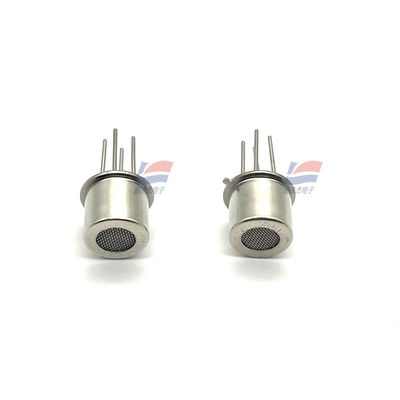

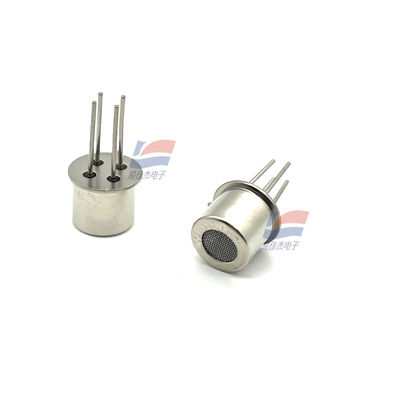

YJJ MP801 0.5-1000PPM Metal Oxide Semiconductor (MOS) Air Quality Sensor

Beschreibung des Produkts:

YJJ MP801 0,5 - 1000PPM Metalloxid Halbleiter (MOS) Luftqualitätssensor

Eigenschaften:

MP801 ist ein Metalloxid Halbleiter (MOS) Luftqualitätssensor, empfindlich auf Benzol, -, Formaldehyd, Alkohol und Rauch.und die Standardprüfbedingungen 20 ± 2 °C, 65 ± 5% RH, mit einer Vorwärmzeit von ≥ 48 Stunden.

Symbol für Parameter / typischer Wert der Einheit / Anmerkungen zum Bereich

Gase ­ Benzoinsäure, ­ Formaldehyd, Alkohol, Rauch Nicht selektiv, empfindlich auf mehrere VOCs und Rauch

Detektionsbereich ppm 0,5 - 1000 (Alkohol) Die Daten basieren auf Alkohol als Referenz, andere Gase müssen kalibriert werden

Schleifspannung Vc ≤ 24 V Gleichspannung Standardprüfung Vc = 5,0 ± 0,1 V

Heizspannung Vh 5,0 ± 0,1 V Wechselstrom/Gleichstrom erfordert eine stabile Stromversorgung zur Gewährleistung der Konsistenz

Lastwiderstand Rl Verstellbar durch Spannungsabteilung zur Umwandlung von Widerstandsänderung in Spannungsausgang

Erwärmungswiderstand Rh 95 ± 10 Ω (Raumtemperatur) Nach der tatsächlichen Messung variiert er für verschiedene Chargen zwischen etwa 85 - 130 Ω, siehe tatsächliche Messungen/Chargenbeschreibungen

Heizkraftverbrauch Ph ≤ 300 mW Andere Daten zeigen ebenfalls ≤ 240 mW, es handelt sich um einen Chargenunterschied

Empfindlicher Körper Widerstand Rs 1 kΩ - 15 kΩ (10 ppm Alkohol) Veränderungen mit Gasart / Konzentration

Empfindlichkeit S ≥ 2 (10 ppm Alkohol) S = Rs (Luft) / Rs (10 ppm Alkohol)

Konzentrationsneigung α ≤ 0,6 (Alkohol) α = R (50 ppm) / R (10 ppm), spiegelt die Linearität wider

Standardversuchskonditionen: T = 20 ± 2 °C; RH = 65 ± 5%; Vc = 5,0 ± 0,1 V; Vh = 5,0 ± 0,1 V Die Daten basieren auf diesen Bedingungen

Vorwärmzeit ≥ 48 Stunden Neue Teile / nach langer Lagerung erfordern ausreichende Vorwärmung

Packung / Stift: Metall, DIP-4 1/2 Stift zum Heizen; 3/4 Stift zum Messen

Arbeitsprinzip Metalloxid Halbleiter (MOS) Der Widerstand steigt mit der Konzentration des Zielgases

Tipps zur Auswahl und Verwendung

Detektionsbereich und Empfindlichkeit: 0,5 - 1000 ppm auf der Grundlage von Alkohol als Referenz; S ≥ 2 bei 10 ppm Alkohol ist der Benchmark,Die tatsächliche Kalibrierung ist auf der Grundlage des Zielgas- und Konzentrationsbereichs erforderlich..

Stromversorgung und Heizung: Schleifspannung ≤ 24 V Gleichspannung; Heizung Vh = 5,0 ± 0,1 V (AC/DC); Heizwiderstand Rh ≈ 95 ± 10 Ω, Stromverbrauch ≤ 300 mW (Daten zeigen ≤ 240 mW),beziehen sich auf die tatsächlichen Mess- / Chargenspezifikationen.

Belastungswiderstand Rl: Einstellbare Spannungsverteilung, um Spannungsausgang zu erhalten; Rl beeinflusst die Empfindlichkeit und Linearität, muss die Übereinstimmung mit dem Zielgas optimieren.

Umgebung und Stabilität: Standardprüfung 20 ± 2 °C, 65 ± 5% RH; bei langfristiger Lagerung empfohlen - 20 bis + 60 °C, trocken versiegelt; Gas mit hoher Konzentration vermeiden,Silikondampf und Wasserkondensation vor dem Einschalten.

Vorwärmung und Alterung: Neue Teile oder nach langer Lagerung ≥ 48 Stunden vorwärmen; die Alterungszeit für die Lagerung sollte entsprechend um längere Lagerzeiten verlängert werden.

Nichtselektive und Kreuzempfindlichkeit: Reagiert auf Benzol, - formaldehyd, Alkohol und Rauch; muss die Störung des Ziel-Szenarios bewerten und kalibrieren.

Erläuterung von Datenvariationen

Heizleistungskonsum: Hauptdaten sind ≤ 300 mW, auch als ≤ 240 mW bezeichnet, es handelt sich um einen Batch/Version Unterschied, siehe tatsächliche Messungen und Batch-Spezifikationen.

Erwärmungswiderstand: üblicherweise ca. 95 ± 10 Ω, einige Daten 85 - 130 Ω, empfehlen eine Verzerrung basierend auf der tatsächlichen Messung der Charge.

Spezifikationen:
