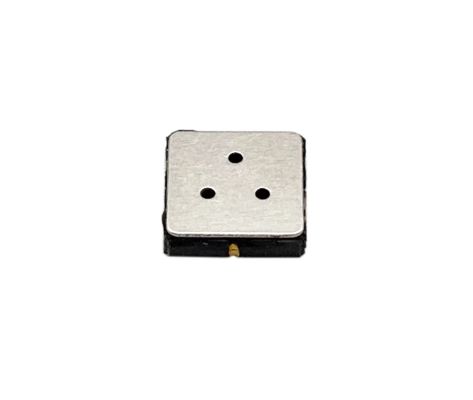

SMD1013B SMD1013 MEMS VOC Gas Sensor High Sensitivity Low Power Consumption Air Quality Sensor

SMD1013B SMD1013 MEMS VOC-Gassensor hohe Empfindlichkeit niedriger Stromverbrauch Luftqualitätssensor

Allgemeine Einführung:

Der SMD1013 ist ein MEMS (Micro-Electro-Mechanical Systems) Halbleitergassensor, der mit hochpräziser Technologie entwickelt wurde.Gewährleistung eines guten Schutzes und einer guten Stabilität der inneren sensiblen BauteileDieser Sensor ist in der Lage, verschiedene Gase, einschließlich Alkohol, Rauch, Formaldehyd usw. zu erkennen, was ihn für eine Vielzahl von Anwendungen in der Umweltüberwachung, Sicherheitserkennung,und industrielle Prozesssteuerung.

Technische Spezifikationen

• Gase und Konzentrationsbereiche:
  • Der Sensor kann Ethanol in einem Konzentrationsbereich von 0 bis 100 ppm erkennen.Dies macht es zu einer vielseitigen Option für verschiedene Gasdetektionsszenarien..
  • Die Auflösung für den Nachweis von Ethanol beträgt 0,2 ppm und ermöglicht eine präzise Messung von Niedrigkonzentrationen von Ethanol.
• Elektrische Parameter:
  • Schaltungsspannung (Vc): Sie kann unter einer Schaltungsspannung von ≤ 5 V oder 3,3 V Gleichstrom betrieben werden und bietet Flexibilität bei verschiedenen Schaltungsentwürfen.
  • Heizspannung (Vh): Die erforderliche Heizspannung beträgt 1,6 ± 0,1 V, die entweder Wechselstrom oder Gleichstrom sein kann.Diese Erwärmung ist entscheidend für die Aktivierung des Halbleitermaterials im Inneren des Sensors, um seine Gasempfindungsleistung zu verbessern.
  • Belastungswiderstand (RL): Der Belastungswiderstand ist einstellbar und der spezifische Wert unterliegt dem Lieferbericht.Diese Einstellbarkeit ermöglicht es den Benutzern, die Leistung des Sensors entsprechend ihren spezifischen Schaltkreisanforderungen zu optimieren.
  • Heizwiderstand (Rh): Bei Raumtemperatur wird der Heizwiderstand auf 45 ± 3 Ω gemessen.
  • Heizleistungskonsum (Ph): Der Heizleistungskonsum beträgt ≤ 30 mW, was auf einen relativ geringen Stromverbrauch für den Heizprozess hinweist.
  • Empfindlicher Körperwiderstand (Rs): Bei Prüfung in Luft liegt der Empfindliche Körperwiderstand zwischen 10 und 500 KΩ.
• Empfindlichkeit und zugehörige Parameter:
  • Empfindlichkeit (S): definiert als R0 (in Luft) / Rs (in 10 ppm Ethanol), beträgt die Empfindlichkeit des SMD1013-Sensors ≥ 6,mit einer signifikanten Veränderung der Resistenz bei Exposition gegenüber einer geringen Menge Ethanol in der Luft.
  • Steigung (α): Die Steigung, die die Veränderungsrate der Sensorantwort in Bezug auf verschiedene Ethanolkonzentrationen darstellt, beträgt ≤ 0,3 (R10ppm / R1ppm Ethanol).
• Prüfbedingungen:
  • Umgebungsbedingungen: Die Standardprüfbedingungen für Temperatur und Luftfeuchtigkeit sind 20 ± 2 °C bzw. 55 ± 5 % RH.
  • Schaltkreisbedingungen: Für den Standardprüfkreislauf wird Vc auf 5 V oder 3,3 ± 0,1 V und Vh auf 1,6 ± 0,1 V eingestellt. Die Vorwärmzeit, die benötigt wird, um eine genaue Messung vornehmen zu können, beträgt 3 bis 5 Minuten.
• Reaktions- und Erholungszeit:
  • Reaktionszeit (T90): Es dauert weniger als 30 Sekunden, bis der Sensor 90% seines endgültigen Reaktionswerts erreicht, wenn er dem Zielgas ausgesetzt ist, was auf eine relativ schnell wirkende Eigenschaft hinweist.
  • Wiederherstellungszeit (T10): Der Sensor kann sich innerhalb von weniger als 60 Sekunden nach Entfernen des Gases auf 10% seines Ausgangszustands erholen.
• Lebensdauer:

Der SMD1013-Gassensor hat eine Lebensdauer von ≥ 3 Jahren und gewährleistet damit einen langfristigen zuverlässigen Betrieb in verschiedenen Anwendungen.

Anwendungen

• Zuhause Sicherheit: Es kann in Sicherheitssysteme für Zuhause integriert werden, um Alkohollecks zu erkennen (z. B. in Haushalten mit einer großen Menge Alkohol),sowie das Vorhandensein von Rauch und Formaldehyd, die für die menschliche Gesundheit schädlich sein können.
• Industrieumgebungen: In Industrieumgebungen kann es zur Überwachung der Konzentration flüchtiger organischer Verbindungen wie in der Luft,Unterstützung bei der Gewährleistung eines sicheren Arbeitsumfelds und der Einhaltung der Umweltvorschriften.
• Automobilindustrie und Verkehr: Für Anwendungen im Automobilbereich kann es verwendet werden, um Alkohol in der Fahrerkabine zu erkennen, um Trunkenheit zu verhindern.kann in öffentlichen Verkehrsmitteln zur Überwachung der Luftqualität in den Kabinen eingesetzt werden.
