Produktbeschreibung:

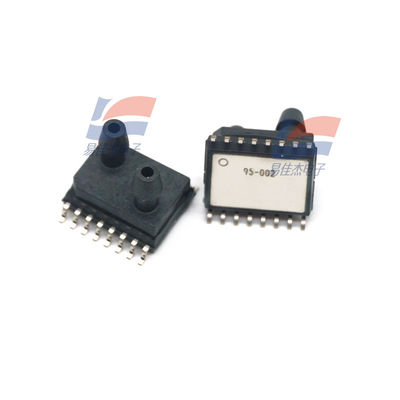

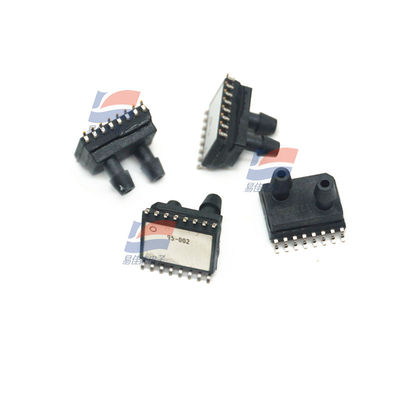

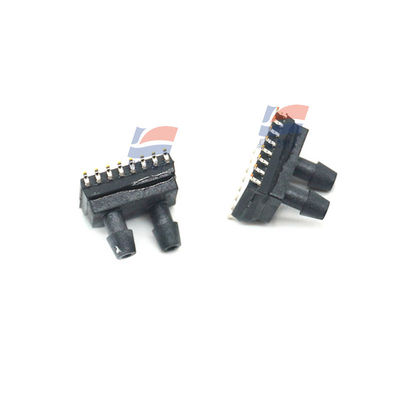

YJJ SM9541-140C-S-C-3-S Drucksensoren werden in medizinischen Dialysegeräten eingesetzt

Merkmale:

Die Erfassung von Atemparametern von Anästhesiegeräten ist auf den konventionellen mechanischen Beatmungsmodus beschränkt, und die Auswahl des Drucksensors, einer Schlüsselkomponente von Anästhesiegeräten, ist sehr wichtig.

Für Anästhesiegeräte muss der Drucksensor sehr empfindlich sein, um das Ein- und Ausatmen des Patienten sowie das dem Luftstrom zugeführte Gas genau zu messen. Daher sollten Sensoren ausgewählt werden, die Differenzdruck oder Luftstrom bei sehr niedrigen Raten erfassen können. Der Sensor sollte in der Lage sein, den Spitzenwert der Atmung eines Patienten oder den Wendepunkt zwischen Ein- und Ausatmen zu messen. Sobald Druck-, Luftstrom- und Medienanforderungen festgelegt sind, sollten Präzisions- und Stabilitätsanforderungen, einschließlich der gesamten Fehlertoleranzbänder, berücksichtigt werden. Berücksichtigen Sie den Designfaktor, kleiner, schön und tragbar zu sein. Kundenkalibrierung kann auch in Betracht gezogen werden, insbesondere für CPAP-Anwendungen (kontinuierlicher positiver Atemwegsdruck), um die Produktleistung zu maximieren und an das Atemmuster des Patienten anzupassen.

Im Anästhesiegerät kann der SM9541-Drucksensor zur Messung der Ausatemgeschwindigkeit, der Einatemgeschwindigkeit, des Ausatemdrucks, des Einatemdrucks und des PEEP verwendet werden. Die SM9541-Serie ist ein hochstabiler piezoresistiver Drucksensorsip, der auf einem Keramiksubstrat montiert ist. Er verwendet den Dünnschichtwiderstand auf dem Keramiksubstrat für die Nullpunktkorrektur, die Nullpunkt-Temperaturkompensation und die Empfindlichkeits-Temperaturkompensation. Er wird von einer Konstantspannungsquelle gespeist.

Die SM9541-Serie ist ein hochstabiler piezoresistiver Drucksensorsip, der auf einem Keramiksubstrat montiert ist. Er verwendet den Dünnschichtwiderstand auf dem Keramiksubstrat für die Nullpunktkorrektur, die Nullpunkt-Temperaturkompensation und die Empfindlichkeits-Temperaturkompensation. Er wird von einer Konstantspannungsquelle gespeist. Der SM9541 unterstützt I2C-Datenlesung und kann die Baudrate von 4 MHz einstellen.

1) Mikrodruckbereich: 250pxH2O, 500pxH2O, 1000pxH2O, 2500pxH2O

2) Weiter Temperaturbereich: -5°C bis 65°C

3) Genauigkeit: ±1%

4) Nullpunktkalibrierung und Temperaturkompensation

5) Hochleistungs- und stabiler Siliziumchip-Pack

6) Tischdruck und Differenzdruck werden unterstützt

7) I2C-Druckausgabewert: 1638 bis 14745

Die Schnittstelle des SM9541-Drucksensors ist I2C und es werden nur zwei 4,7 kOhm benötigt. Ein 0,1 µF Filterkondensator ist am Stromanschluss erforderlich.

Spezifikationen:
