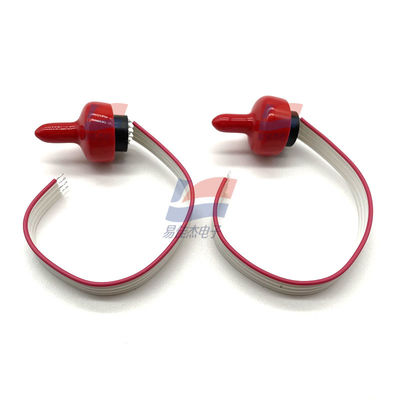

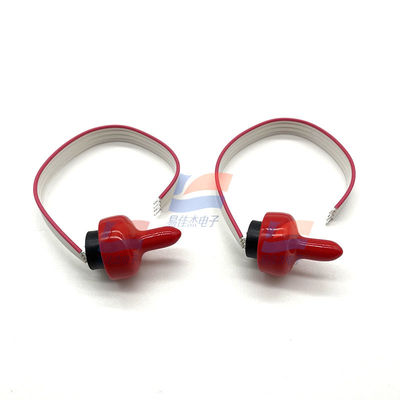

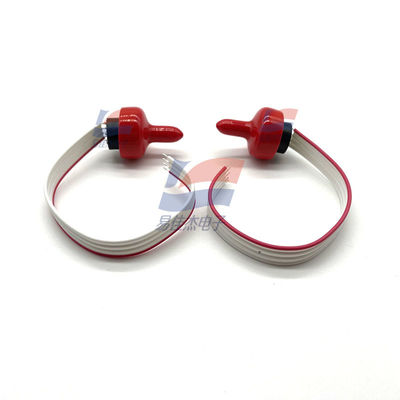

YJJ NPI-19A-CZ021GH Drucksensor wird in biomedizinischen Instrumenten mit einem Druck von 2,5 Psi verwendet.

Produktbeschreibung:

Der YJJ NPI-19A-CZ021GH Drucksensor wird in biomedizinischen Instrumenten mit einem Druck von 2,5 psi verwendet.

Eigenschaften:

Die wichtigsten Parameter und Anwendungen des Drucksensors NPI-19A-CZ021GH sind wie folgt:
Parameterbeschreibung
‌Arbeitsdruck‌: 17,2 KPa
‌Ausgangsspannung‌: Die Ausgangsspannung variiert je nach Konfiguration. Beispielsweise kann die Konstantstrom-Erregungsversion einen Stromausgang von 1,5 mA liefern.
Versorgungsspannung: Einige Konfigurationen unterstützen eine 10V-Stromversorgung.
Arbeitstemperatur: Bis zu 125℃
Verpackungsform: Verwendet eine ölbasierte Kernstruktur
Schnittstellentyp: Unterstützt flexible Verdrahtung oder N-Typ-Anschlüsse
Hauptanwendung
‌Sedimentationsüberwachung‌: Geeignet für die Verschiebungsüberwachung in Szenarien wie Bahngleisen und Gebäudefundamenten.
Geeignet für raue Umgebungen: Ausgestattet mit Mediumisolierung und Ölfüllkern-Design, kann es hoher Luftfeuchtigkeit, Vibrationen und anderen rauen Arbeitsbedingungen standhalten.

Detaillierte Spezifikationen des Drucksensors NPI-19A-CZ021GH
Der NPI-19A-CZ021GH ist ein industrietauglicher Drucksensor aus der NPI-19-Serie von NovaSensor, einer Marke von Amphenol. Er wurde hauptsächlich für Niederdruckmessszenarien entwickelt und verwendet dielektrische Isolationstechnologie und piezoresistiven Sensorprozess, der hohe Präzision und hohe Zuverlässigkeit kombiniert. Im Folgenden sind seine detaillierten Parameter und Schlüsselinformationen aufgeführt:
1. Kerntechnische Parameter
1.1 Druckbezogene Parameter
Messart: Relativdruck
Standardmessbereich: 0~2,5 psi (entspricht 0~17,2 kPa, 1 psi ≈ 7 kPa)
Maximaler Überlastdruck: 3-facher des Nenndrucks (für Konstantstromversorgung), 2-facher des Nenndrucks (für Konstantspannungsversorgung)
Statische Genauigkeit: ±0,1 % FSO (typischer Wert), ±0,5 % FSO (Maximalwert), einschließlich Linearitäts-, Wiederholbarkeits- und Hysterese-Fehler
Temperaturkompensationsbereich: 0~70℃ (32~158°F), der maximale Temperaturfehler nach der Kompensation beträgt ≤0,75 % FSO

Umgebungs- und physikalische Parameter
2.1 Umweltverträglichkeit
Betriebstemperatur: -40~125℃ (-40~257°F)
Lagertemperatur: -40~125℃ (-40~257°F)
Feuchtigkeitsanpassungsfähigkeit: Keine klare Angabe, es wird empfohlen, eine Kondensationsumgebung zu vermeiden (kompatibel mit herkömmlicher industrieller Feuchtigkeit)
Vibrationsfestigkeit: Unterstützt herkömmliche industrielle Vibrationsumgebungen bei einer Frequenz von 20~2000 Hz (spezifische Werte nicht angegeben, siehe Serieneigenschaften)
Schockfestigkeit: Unterstützt industrielle Schockfestigkeit unter 11 ms Impuls (siehe die 100 g Schockfestigkeitseigenschaften der Serie)
2.2 Physikalische und strukturelle Parameter
Hauptmaterial: 316 Edelstahl-Isolationsmembran, kompatibel mit 316SS-adaptiven Medien (starke Korrosionsbeständigkeit)
Abmessungsspezifikationen: Zylindrische Struktur, Durchmesser 18,8~19 mm, Länge 7~7,1 mm (Standardgröße der NPI-19-Serie)
Gewicht: Ungefähr 10 Gramm (Leichtbauweise, einfach zu integrieren)
Druckanschluss: Kein eingebauter Anschluss (muss mit einem adaptiven Anschlussmodul kombiniert werden), unterstützt Schweißdichtung/Seitendichtung, optionale Gewindeschnittstellen wie 1/2"-20 UNF, 1/4"-18 NPT
Dichtspezifikation: Konfiguration Typ A enthält O-Ring (Größe φ16,76×0,99 mm), um die Dichtungsleistung zu gewährleisten
Verpackungsform: Tube (Rohrverpackung), bequem für Lagerung und Transport
3. Produktmerkmale und Anwendungsszenarien
3.1 Kernvorteile
Dielektrisches Isolationsdesign: Der Sensorschip ist in einem ölgefüllten Hohlraum verpackt, und das Messmedium wird durch eine Edelstahlmembran isoliert, um eine Beschädigung des Chips durch Korrosion oder Verschmutzung zu vermeiden
Fortschrittliche Technologie: Verwendet die Senstable® piezoresistive Sensortechnologie, und das hybride Keramiksubstrat integriert ein Temperaturkompensations-Widerstandsnetzwerk mit ausgezeichneter Stabilität
Zwei Stromversorgungsmodi: Unterstützt Konstantstrom (1,5 mA) oder Konstantspannungs (10 V DC) Stromversorgung, angepasst an unterschiedliche Systemdesignanforderungen
Lange Lebensdauer: Die Druckzykluslebensdauer beträgt etwa 10 Millionen Mal, mit geringer Langzeitdrift und starker Haltbarkeit in industriellen Szenarien
3.2 Typische Anwendungen
Flüssigkeits-/Gasdruckregelungssysteme, industrielle Prozesserkennung und automatische Steuerung
Energiemanagement, Umweltschutz und Wasseraufbereitungssysteme (z. B. Brückenwasserstandserkennung)
Schiffsnavigationssysteme, Kälte- und Sauerstofferzeugungsanlagen, Dieselmotorsysteme, Landmaschinen
HLK-Systeme (Heizung, Lüftung und Klimaanlage), biomedizinische Instrumente und andere Niederdruck- und Hochpräzisionsmessszenarien
4. Zusätzliche Hinweise
Dieses Modell gehört zum Niederdruckmodell der NPI-19-Serie. Für höhere Messbereiche (z. B. 0~300 psi) können Sie sich auf das NPI-19 VC-Modell derselben Serie beziehen. Für detaillierte Pinbelegungen, Anschlussanpassungsschemata oder vollständige Temperaturfehlerkurven können Sie sich auf das offizielle technische Handbuch der NPI-19-Serie von Amphenol beziehen oder sich an die autorisierten Händler der Marke wenden, um kundenspezifische Unterstützung zu erhalten.
