Produktbeschreibung:

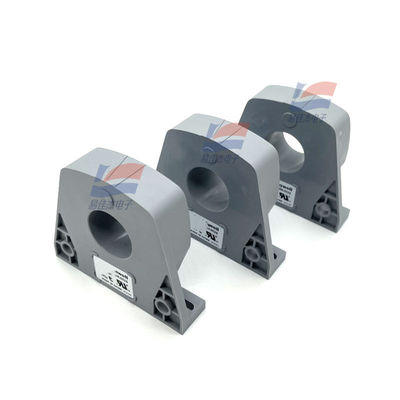

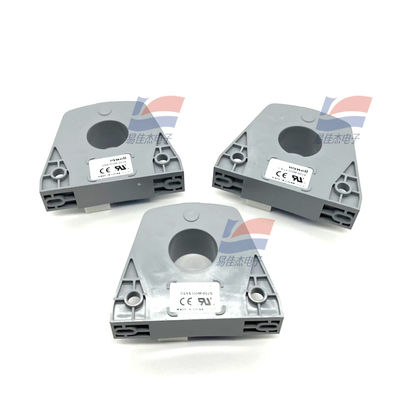

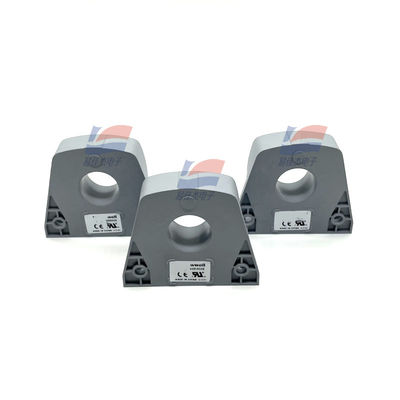

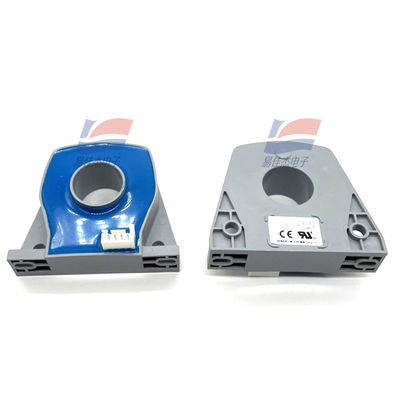

YJJ CSNS300M-002S ±600A Hochpräzisions-Stromsensor wird zur Strommessung in industriellen Bereichen verwendet
Merkmale:
CSNS300M-002S Closed-Loop-Stromsensor, basierend auf dem Magnetkompensationsprinzip. Elektrische Isolierung zwischen Primär- und Sekundärstromkreisen zur Messung von Gleich-, Wechsel- und Impulsströmen.
Elektrische Parameter
Nennstrom: 300A.t RMS (Nennwert)
Messbereich: 0~ 600A.t (DC~AC Peak)
Gemessener Widerstand (bei 70 °C): Rm der Rm min Max
Mit 18V, bei 300A.t Max: 5 Ohm 82 Ohm
T Max: 5 Ohm 25 Ohm
Analoger Ausgangsstrom (bei 50A): 150mA
Windungsverhältnis: 1/2000
Präzision (25 °C): besser als plus oder minus 0,75% ln
Versorgungsspannung: 12~18VDC(5%)
Isolierung: 6KVrms/50KHz/1 Minute
Genauigkeit - dynamische Parameter
Nullpunkt-Offsetstrom (25 °C): besser als + / - 0,30 mA
Offsetstrom-Temperaturdrift (0 ~ 70 °C): besser als + / - 0,60 mA
Linearität: besser als 0,20%
Ansprechzeit: besser als 500ns
Frequenzbandbreite: DC~150 KHz
Dl /dT Präzisionsverfolgung: besser als 100A/ s
Technische Indikatoren
Betriebstemperaturbereich: - 40 ~ 85 °C
Lagertemperaturbereich: - 40 ~ 90 °C
Stromverbrauch: 20mA plus Ausgangsstrom
Sekundärwiderstand (+ 70 °C): 31 Ω
Sensorgehäuse: isoliertes Kunststoffgehäuse
Anschlussart (primär): Perforation
Anschlussart (sekundär): 4-poliger Stecker
Spezifikationen:
| Nennstrom (In) |
300A.t RMS |
| Messbereich |
0~ 600A.t (DC~AC Peak) |
| Ansprechzeit |
0,5 us |
| Sensortyp |
Closed Loop |
| Genauigkeit |
+/- 0,5 % |
| Betriebsversorgungsspannung |
12 V bis 18 V |
