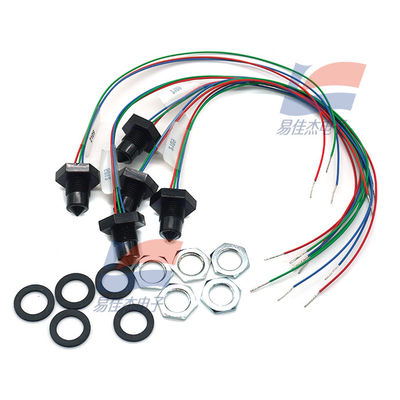

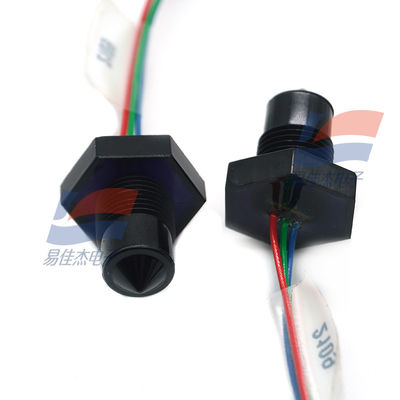

YJJ LLC102000 Digitaler Ausgangspegelsensor für Flüssigkeitsstandüberwachung in industriellen Szenarien

Produktbeschreibung:

Der digitale Ausgangspegelsensor YJJ LLC102000 wird zur Flüssigkeitsstandüberwachung in industriellen Szenarien verwendet

Eigenschaften:

LLC102000 ist ein fotoelektrischer Flüssigkeitsstandsensor vom Standardtyp der SST Sensing Company aus Großbritannien, der für industrielle Szenarien entwickelt wurde. Er verwendet eine Festkörpertechnologie ohne bewegliche Teile und kann eine Einzelpunkt-Flüssigkeitsstand-Ein/Aus-Erkennung durchführen. Er eignet sich für Installationsszenarien mit begrenztem Platzangebot. Hier ist die detaillierte Parameterbeschreibung:

Elektrische Kernparameter

Parameterspezifische Indikatoren

Versorgungsspannung Maximum +15,4 Vdc

Versorgungsstrom Maximum 2,5 mA (unter 15,4 Vdc Stromversorgungsbedingung)

Ausgangstyp Transistorausgang, TTL-kompatibler Push-Pull-Ausgang Ausgangsstrom: 100 mA

Ausgangspegelmerkmale: Wenn der Materialnummer D3 ein "L" folgt, ist der Ausgangspegel in der Luft niedrig; andernfalls ist er hoch.

Ausgangsspannung: Wenn der Ausgang hoch ist, Vout = Vs - 1V (Maximalwert); wenn der Ausgang niedrig ist, Vout = 0V + 0,5V (Maximalwert); wenn kein Ausgangsstrom vorhanden ist (Iout = 0 mA), ist der Ausgangspegel hoch Vout = Vs - 0,3V (Maximalwert) und der Ausgangspegel niedrig Vout = 0V + 0,1V (Maximalwert).

Physikalische und Installationsparameter

Parameterspezifischer Indikator

Gehäusematerial Polysulfon

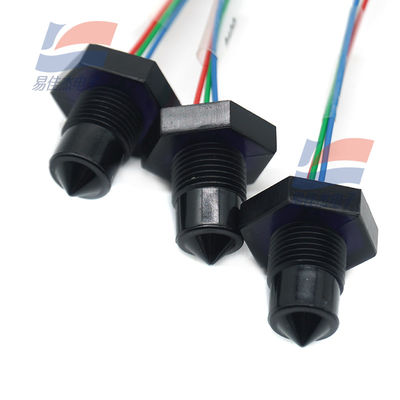

Installationsmethode Gewindeinstallation, mit Gewindespezifikation M12x1 - 8g

Anpassungsfähiger Installationslochdurchmesser Ungefähr 12,5 ± 0,3 mm

Anzugsdrehmoment Maximum 1,5 N・m (d.h. 13,26 Zoll Pfund)

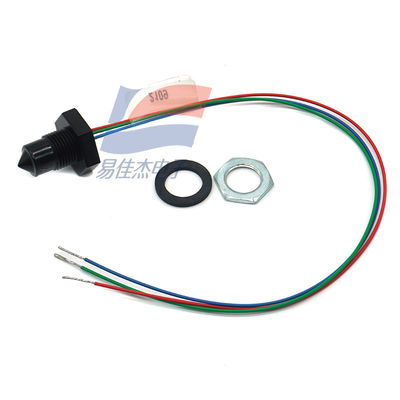

Anschlussleitungs-Konfiguration 250 mm Anschlussdraht, mit verzinnten Drahtenden

Umgebungs- und Toleranzparameter

Parameterspezifischer Indikator

Betriebstemperatur Standardtyp, -25°C bis + 80°C

Lagertemperatur Standardtyp, -30°C bis + 85°C

Maximaler Druckwiderstand Bis zu 7 bar, wenn die Dichtung intakt ist

Weitere wichtige Merkmale

Unter Verwendung des Prinzips der optischen Totalreflexion löst die Änderung der Infrarotlichtbrechung beim Bedecken des Sensorendes mit Flüssigkeit das Schalten des Ausgangspegels aus und erreicht so die Flüssigkeitsstandserkennung;

Es verfügt über elektrische Schutzfunktionen, die den CE-Standards entsprechen und für komplexe industrielle elektromagnetische Umgebungen geeignet sind;

Es gibt keine beweglichen Teile, was das Fehlerrisiko während des Gebrauchs reduzieren kann und eine kompakte Größe aufweist, die für die Installation in Szenarien mit begrenztem Platzangebot geeignet ist.
