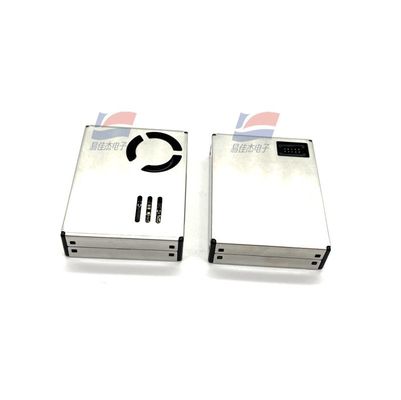

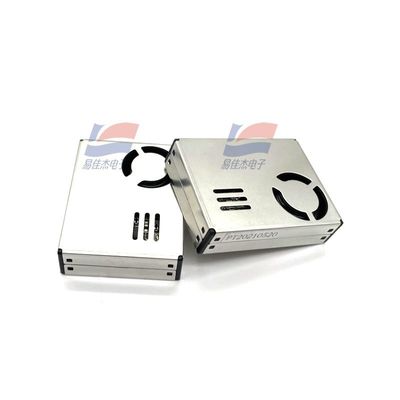

YJJ PMS9103M Laserspritzungs-Partikelsensor zur Überwachung der Partikelkonzentration in der Luft

Beschreibung des Produkts:

YJJ PMS9103M Laserspritzungs-Partikelsensor zur Überwachung der Partikelkonzentration in der Luft

Eigenschaften:

PMS9103M ist ein digitaler Partikelsensor für allgemeine Zwecke, der auf dem Prinzip der Laserstreuung basiert.Es kann kontinuierlich die Anzahl der in der Luft befindlichen Schwefelpartikel unterschiedlichen Durchmessers pro Volumeneinheit sammeln und berechnen, und in Massenkonzentration umwandelt, die dann über eine digitale Schnittstelle ausgegeben wird.

Nachstehend ist eine detaillierte Beschreibung seiner wichtigsten Parameter zu finden:

Technische Spezifikation

Partikelmessbereich: Unterstützt drei Kanäle für die Partikelgröße: 0,3 - 1,0 μm, 1,0 - 2,5 μm und 2,5 - 10 μm.

Partikelzählwirksamkeit: 50% bei einer Partikelgröße von 0,3 μm und ≥ 98% bei einer Partikelgröße von ≥ 0,5 μm

Wirksamer Messbereich der Partikelmassenkonzentration: 0-500 Mikrogramm pro Kubikmeter (PM2,5-Standardwert).

Maximaler Bereich der Partikelmassenkonzentration: ≥ 1000 Mikrogramm pro Kubikmeter (PM2,5-Standardwert); Werte über 1000 μg/m3 sollten auf tatsächlichen Messungen beruhen.

Auflösung: 1 Mikrogramm pro Kubikmeter (μg/m3).

Konsistenz: Im Bereich von 100 bis 500 μg/m3 beträgt es ±10% (PM2,5-Standardwert); im Bereich von 0 bis 100 μg/m3 beträgt es ±10 μg/m3.

Probenahmevolumen: 0,1 Liter (L).

Reaktionszeit: Einzelreaktionszeit < 1 Sekunde, Gesamtreaktionszeit ≤ 10 Sekunden.

Leistungsbedarf: Gleichspannung: Typischer Wert: 5,0 V, Mindestwert: 4,5 V, Höchstwert: 5,5 V; Betriebsstrom: ≤ 100 mA, Standbystrom: ≤ 2 mA.

Datenoberfläche: TTL-Ebene, 3,3V-Logik (niedriges Niveau < 0,8V, hohes Niveau > 2,7V).

Arbeitsumgebung: Temperaturbereich von -10 bis +60°C, Luftfeuchtigkeit von 0 bis 95% (keine Kondensation).

Lagerumgebung: Temperaturbereich -40 bis +85 Grad Celsius.

Zuverlässigkeit: Durchschnittliche Zeit zwischen Ausfällen (MTBF) ≥ 5 Jahre.

Größe: Höchst 48 × 40 × 12 mm.

Definition der Schnittstelle

Der PMS9103M verwendet eine 8-Pin-Schnittstelle.

PIN1 (VCC): Positive Stromversorgung (+5V)

PIN2 (GND): Negative Stromversorgung

PIN3 (SET): Einstellungspin, TTL-Level @ 3.3V, hohe Ebene oder offene Schaltung ist normaler Betriebszustand, niedriges Niveau ist Schlafzustand

PIN4 (RXD): Serienanschlussempfangspin, TTL-Level @ 3.3V

PIN5 (TXD): Serienanschluss-Übertragungspin, TTL-Level @ 3.3V

PIN6 (RESET): Modul-Resetsignal, TTL-Level @ 3.3V, Niedrig-Level-Reset

PIN7, PIN8: NC (keine Verbindung) Hinweise zur Aufmerksamkeit

Der Sensor benötigt eine 5V-Stromversorgung, aber die Kommunikations- und Steuerpins benötigen einen 3,3-V-Level.

Die SET- und RESET-Pins verfügen über interne Aufziehwiderstände und können, wenn sie nicht verwendet werden, schweben bleiben.

Bei Verwendung der Schlaffunktion benötigt der Ventilator mindestens 30 Sekunden stabile Zeit zum Neustart.Es wird empfohlen, dass die Arbeitszeit nach dem Aufwachen aus dem Schlaf mindestens 30 Sekunden beträgt, um die Genauigkeit der Daten zu gewährleisten..
