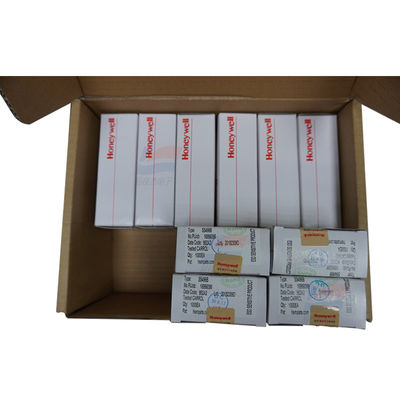

YJJ SS496A Linear Hall-Effekt-Sensor Verwendete Szenarien wie Positionserkennung und Motorsteuerung

Produktbeschreibung:

SS496A Linear Hall-Effekt-Sensor, der in Szenarien wie Positionserkennung und Motorsteuerung verwendet wird

Eigenschaften:

Der SS496A ist ein linearer Hall-Effekt-Sensor vom Verhältnis-Typ, der von Honeywell auf den Markt gebracht wurde. Die Ausgangsspannung steht in linearem Zusammenhang mit der Magnetfeldstärke. Er eignet sich für Anwendungen wie Positionserkennung, Geschwindigkeitsmessung und Motorsteuerung. Im Folgenden finden Sie eine detaillierte Parameterbeschreibung, die von offiziellen und maßgeblichen Plattformen für elektronische Komponenten integriert wurde:

Kern-Sensorparameter

Parameterkategorie Spezifische Indikatoren

Sensortyp Linearer Hall-Effekt vom Verhältnis-Typ, die Ausgangsspannung ändert sich linear mit der Magnetfeldstärke

Magnetfeldmessbereich −670 Gauß bis +670 Gauß (d.h. −67 mT bis +67 mT)

Empfindlichkeit Typischer Wert 1,5 mV/G, einige Daten weisen auf einen typischen Wert von 2,7 mV/G hin, in der Lage, subtile Veränderungen im Magnetfeld genau zu erfassen

Nullpunkt-Ausgangsspannung 0 Gauß Magnetfeld, typischer Wert 2,5 V ± 0,075 V (kompatibel mit nominalen 5-V-Stromversorgungsszenarien)

Ausgangsspannungsbereich Minimum 0,2 V bis (Versorgungsspannung - 0,2 V), typisch 0,4 V bis (Versorgungsspannung - 0,4 V), großer Spannungsausgangsbereich

Linearität Linearitätsfehler überschreitet nicht 1,5 % des Vollausschlags, wodurch die lineare Genauigkeit der Magnetfeld- und Spannungsumwandlung gewährleistet wird

Temperaturdrift Nullpunktdrift ±0,04 % - ±0,07 %/°C; Empfindlichkeitsdrift ist ≤ -0,00 % bis +0,07 %/°C, wenn < 25°C, ≤ -0,02 % bis +0,06 %/°C, wenn ≥ 25°C, stabile Leistung in Hochtemperaturumgebungen

Reaktionszeit Bis zu 1 μs, geeignet für Hochgeschwindigkeits-Dynamik-Magnetfeld-Detektionsszenarien

Elektrische Parameter

Parameterkategorie Spezifische Indikatoren

Betriebsspannung Minimum 4,5 V, Maximum 10,5 V, Nennversorgungsspannung ist 5 V oder 9 V

Statischer Betriebsstrom Typischer Wert 8 mA, einige Spezifikationen weisen auf maximal 8700 μA hin, geringer Stromverbrauch, geeignet für batteriebetriebene Geräte

Maximaler Ausgangsstrom Bis zu 10 mA, kann einige kleine Lasten direkt antreiben, kein zusätzlicher Ansteuerschaltkreis erforderlich

Umgebungs- und physikalische Parameter

Parameterkategorie Spezifische Indikatoren

Betriebstemperatur −40℃ bis 150℃, geeignet für industrielle Hochtemperatur- und Outdoor-Tieftemperatur-Extremumgebungen

Gehäuseform Normalerweise TO - 92 Durchgangslochgehäuse, auch SOT - 23 Oberflächenmontagegehäuse erhältlich, 3-Pin-Design, bequem für das Schweißen und die Integration

Physikalische Größe TO - 92 Gehäuse, Länge 4,06 mm, Breite 1,6 mm, Höhe 3 mm, geringe Größe, spart Installationsraum

Installationsmethode Durchgangslochgehäuse unterstützt die Durchgangslochinstallation, Oberflächenmontagegehäuse unterstützt die Oberflächenmontage, geeignet für unterschiedliche Leiterplatten-Designanforderungen

Konformität und andere Parameter

Parameterkategorie Spezifische Indikatoren

Konformitätszertifizierung Entspricht dem EU-RoHS-Standard, klassifiziert als EAR99 in der US-ECCN, kompatibel mit den Konformitätsanforderungen für elektronische Geräte in mehreren Ländern

Kernmerkmale Integrierter Laser-Feinabstimmfilmwiderstand zur Verbesserung der Genauigkeit und Temperaturstabilität; verwendet ein Vier-Elemente-Hall-Sensorelement, um die Auswirkungen von mechanischer und thermischer Belastung auf den Ausgang zu reduzieren

Anwendungskompatibilität Kompatibel mit der Rotorpositionserkennung von bürstenlosen Motoren, Geschwindigkeitsmessung, Wegmessung in industriellen Steuerungs- und Unterhaltungselektronik-Szenarien, auch geeignet für hochpräzise Magnetfeldmessgeräte.
