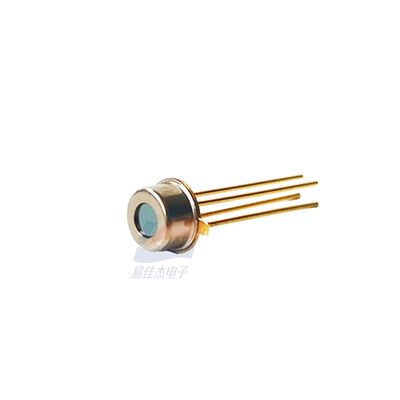

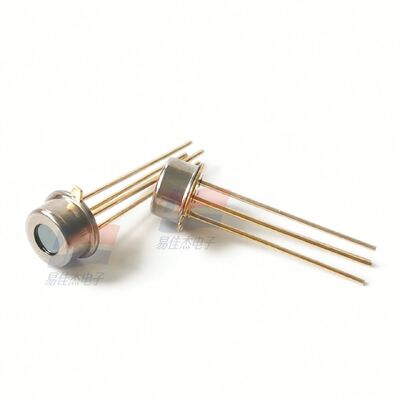

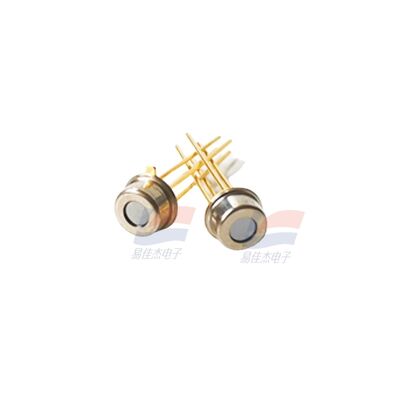

MRT313 MRT511 Thermopile-Sensor Stirn-Temperaturpistole Temperatursonde berührungsloses Thermometer-Bauteil

MRT313 MRT511 Thermopile-Sensor Stirntemperaturpistole Temperaturfühler Berührungslose Thermometerkomponente

1. Kernarbeitsprinzip:

Der MRT313 arbeitet nach dem Thermopile-Effekt und dem Prinzip der Infrarotstrahlungserkennung:

• Es integriert einen Thermopile-Sensorchip und einen hochdurchlässigen IR-Filter (optimiert für eine Wellenlänge von 8–14 μm, passend zur Spitzenwellenlänge der Infrarotstrahlung des menschlichen Körpers).
• Wenn der Sensor auf die menschliche Stirn gerichtet wird, absorbiert der Thermopile-Chip die von der Hautoberfläche abgegebene Infrarotstrahlung. Die absorbierte Energie erzeugt einen Temperaturunterschied zwischen den heißen und kalten Verbindungsstellen der Thermosäule, der eine proportionale Seebeck-Spannung induziert.
• Das Ausgangsspannungssignal wird von einer Signalaufbereitungsschaltung (z. B. Verstärkung, Kalibrierung) verarbeitet, um es in einen präzisen Körpertemperaturmesswert umzuwandeln.

2. Hauptmerkmale:

1. Optimierung der menschlichen Körpertemperatur: Der 8–14 μm IR-Filter ist auf die Infrarotstrahlung des menschlichen Körpers zugeschnitten, gewährleistet eine hohe Selektivität und eliminiert Störungen durch Umgebungslicht und andere Wärmequellen.
2. Hohe Messgenauigkeit: Unter Standardmessbedingungen (Abstand: 3–5 cm, Umgebungstemperatur: 25 °C) beträgt der Temperaturmessfehler ≤ ±0,2 °C und erfüllt damit die Genauigkeitsanforderungen von medizinischen und Verbraucherthermometern.
3. Schnelle Reaktionszeit: T₉₀-Reaktionszeit ≤ 300 ms, was eine schnelle Temperaturmessung ohne langes Warten ermöglicht.
4. Geringer Stromverbrauch: Ultra-Low-Power-Design mit typischem Betriebsstrom ≤ 10 μA, geeignet für batteriebetriebene tragbare Geräte (z. B. Hand-Stirnthermometer).
5. Kompakte und einfache Integration: Kleines SMD-Gehäuse, leichte Struktur und Pin-kompatibles Design zum direkten Löten auf Leiterplatten, ideal für miniaturisierte Temperaturmessgeräte.
6. Integrierte Temperaturkompensation: Ausgestattet mit einem integrierten NTC-Thermistor zur Überwachung und Kompensation der Umgebungstemperatur in Echtzeit, wodurch die Messgenauigkeit bei unterschiedlichen Umgebungstemperaturen (10 °C–40 °C) gewährleistet wird.
7. Stabile Langzeitleistung: Geringe Driftrate ≤ 0,1 °C/Jahr, keine häufige Neukalibrierung während der Lebensdauer erforderlich.

3. Typische Anwendungen:

• Berührungslose Stirnthermometer in medizinischer Qualität
• Infrarot-Körperthermometer für Verbraucher
• Intelligente tragbare Temperaturüberwachungsgeräte (z. B. Smartbands mit Temperaturerkennung)
• Geräte zur Temperaturüberwachung im öffentlichen Gesundheitswesen (vereinfachte Versionen)
