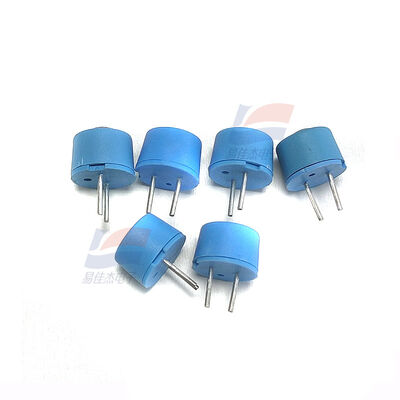

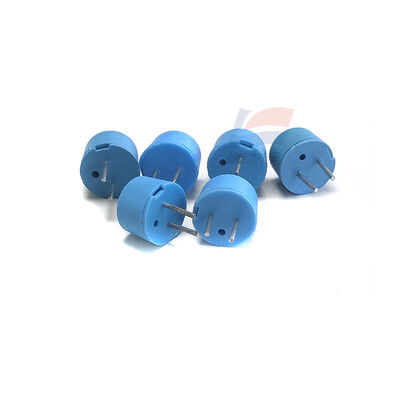

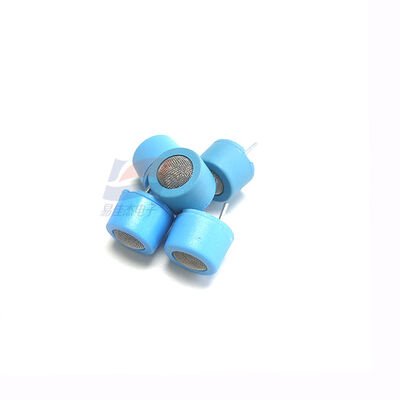

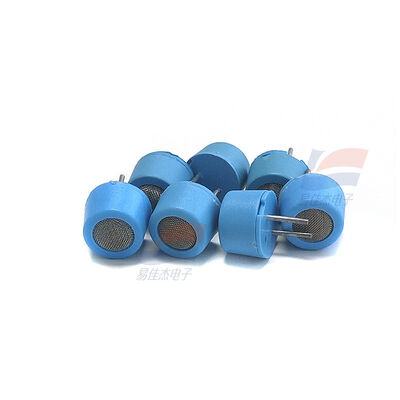

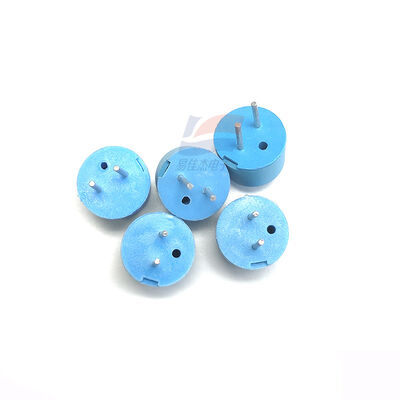

YJJ MQ-D1 Halbleiter-Gassensor zur Erkennung von Gaslecks im Haushalt

Beschreibung des Produkts:

YJJ MQ-D1 Halbleiter-Gas-Sensorsensor zur Erkennung von Gaslecks in Haushalten

Eigenschaften:

Der MQ-D1 Halbleiterbrennstoffgas-Gas-Sensor gehört zur MQ-D-Reihe der Niedrigleistungsmodelle. Er kann verschiedene Arten von brennbaren Gasen und Rauch erkennen.und wird hauptsächlich zur Erkennung von Gaslecks in Haushalten verwendet.

I. Grundsätzliche Übersicht

Modell: MQ-D1

Empfindungsprinzip: Metalloxid Halbleiter (MOS) Gassensor, der Widerstand nimmt ab, wenn die Konzentration des brennbaren Gases steigt, und gibt ein analogues Spannungssignal aus

Verpackung: Metallgehäuse zu Verpackung, 4 Pins (Heizdraht-Pin 2 + Signalelektroden-Pin 2)

Kernpositionierung: Niedrige Leistung, Breitspektrum-Brenngasdetektion im Vergleich zu traditionellen MQ-2 und MQ-4, mit geringerer Leistungsaufnahme und kleinerer Größe

II. Detektiertes Gas und Reichweite

1. Nachweisbare Gase (Breitspektrentyp)

Erdgas (Methan CH4), Gas, Flüssiggas (LPG), Wasserstoff, Kohlenmonoxid (CO), Acetylen, Benzin/Kerosindampf, Alkane, Rauch, organisch brennbarer Dampf

2. Messbereich

500 ppm ~ 10000 ppm (0,05% ~ 1%), optimale Empfindlichkeit für Methan

Kalibrierungsstandard: 0,3% (3000 ppm) Methan

III. Komplette elektrische Parameter (Originalfabrikspezifikationsblatt)

1. Stromversorgungs- und Heizparameter

Heizspannung VH: 6,0 V Gleichstrom

Betriebsspannung der Schleife Vc: ≤ 24V Gleichstrom

Standardlastwiderstand RL = 51Ω

Heizleistungskonsum: Niedrigleistungskonstruktion, deutlich niedriger als bei normalen Sensoren der MQ-Serie

2. Gassensor Elektrische Eigenschaften

Ausgangsspannung für saubere Luft: V0 = 0,7 ~ 1,6 V

Ausgangsspannung von kalibriertem Gas (0,3% Methan): V1 ≥ 2,5 V

Reaktionszeit (T90): ≤ 30 s (Gas erreicht einen stabilen Ausgang)

Wiederherstellungszeit: ≤ 60 s (Gasverlassen und Rückkehr zum Ausgangswert)

3. Arbeitsumfeld

Betriebstemperatur: -10 °C +45 °C

Aufbewahrungstemperatur: -20°C +50°C

Umgebungsfeuchtigkeit: ≤ 90% RH (keine Kondensation)

Luftdruck: 650 ~ 800 mmHg

Langfristige Stabilität: 24-stündiger kontinuierlicher Arbeitszyklus, Ausgangsspannungsverschiebung ** ± 15% innerhalb**

4. Pin-Definition (4-Pin-Universal)

1, 2 Stifte: Heizdraht (VH) (keine Polarität)

3, 4 Pins: Signalterminals (Vc/RL) (an beiden Enden des Gassensors)

IV. Kernmerkmale des Erzeugnisses

Niedriger Stromverbrauch: Exklusive Niedrigleistungsheizung für die D-Serie, geeignet für batteriebetriebene und tragbare Geräte

Hohe Empfindlichkeit: Gute Reaktion auf Methan, flüssiges Gas, Gas, Rauch und organischen brennbaren Dampf

Ausgezeichnete langfristige Stabilität, lange Lebensdauer und gute Beständigkeit gegen Umwelteinflüsse

Einfache Peripherie-Schaltung, benötigt nur Heizstromversorgung + Spannungsdivider Probenahme, Single-Chip ADC direkt liest

Niedrige Kosten, geeignet für die Massenproduktion von Großhaushaltsgeräten

Notwendiges Vorwärmen (anfängliches Vorwärmen beim Einschalten ≥ 5 Minuten für eine stabile Messung)

V. Hauptanwendungen und Anwendungsszenarien

1. Kernanwendung

Gasleckage-Alarm für Haushalte (Erdgas, Flüssiggas, Gasleckage für Stadtgebiete)

2. Expansion in allen Szenarien

Sicherheit zu Hause: Gasleckage-Erkennung für Küchengas, Gasleckageüberwachung für Gaswasserbereiter/Wandöfen

Industrie- und Zivilindustrie: Kleinschwere Inspektion von Leckagen von brennbaren Gasen, Nachweis von Gaslecks in Rohrleitungen

Umweltüberwachung: Ermittlung von Grenzüberschreitungen von brennbaren Gasen, Rauch und brennbaren Dämpfen in Innenräumen

Integration kleiner Geräte: Sicherheitsschutz für Gasöfen, Gassicherheitsmodul für Trocknungs-/Heizgeräte

Einfache Ausrüstung: Tragbare Gasmelder, Überwachung von Brennstoffen aus Garage/Keller, einfacher Rauchmelder
