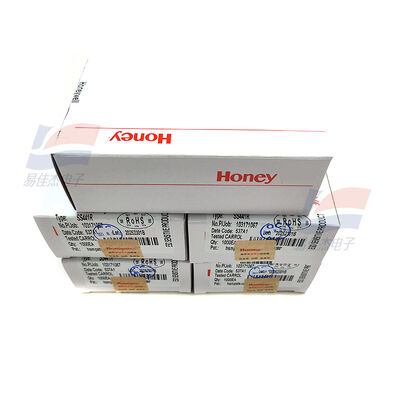

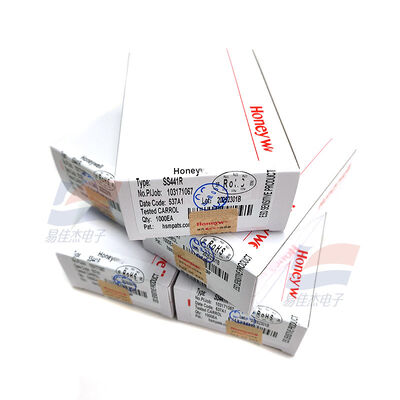

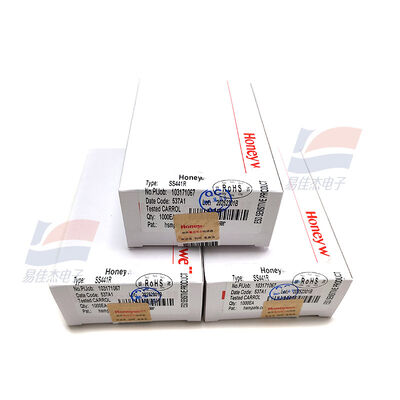

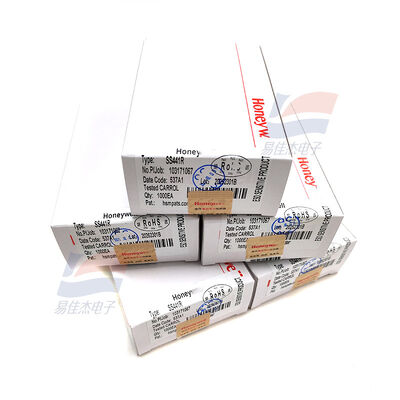

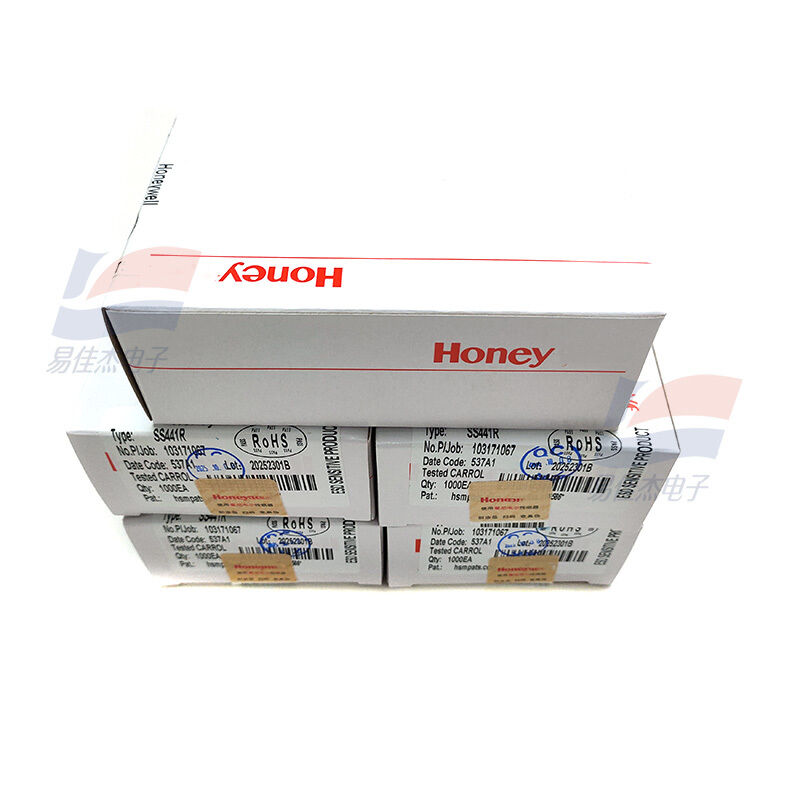

YJJ SS441R Einzelner digitaler Hallsensor berührungslose Magnetdetektion Allzweckchip

Beschreibung des Produkts:

YJJ SS441R Einseitiger Digitaler Hallschalter Berührungsloser Magnet-Detektions-Generalschip

Eigenschaften:

Modell: SS441R

Typ: Einpolardigitaler Hallschalter (hohe Empfindlichkeit), Teil der Serie SS440R, reagiert nur auf den Südpol (S-Polen) des Magnetfeldes, TO-92 Oberflächenverbindung,breiter Temperaturbereich für Industriezwecke, eingebauter Schutz, berührungsloser magnetischer Erkennungs-Universalchip.

I. Grundsätzliche Übersicht

Klassifizierung des Erzeugnisses: Einpolaritätsdigitaler Hall-Effekt-Schalter (Unipolar Hall-Switch)

Reaktionsmagnetpol: Nur der Südpol (S-Pol) löst aus, keine Aktion am Nordpol (N-Pol)

Empfindlichkeit: Höchste Empfindlichkeit in derselben Serie (die höchste unter den drei Modellen der SS440R-Serie)

Paket: Flat TO-92, 3-Pin-Flächenanbau, Löten, einfache Verkabelung

Ausgang: NPN-Stromsink-Ausgang, offener Abfluss, kann direkt MCU IO, Transistoren, Relais antreiben

Eingebetteter Schutz: Umkehrstromversorgungsschutz, kein Chip-Ausbrennen aufgrund umgekehrter Verkabelung

II. Kernmagnetische Parameter (25°C Referenz)

1 g = 0,1 mT

Typischer Betriebspunkt (Schwellenwert für die Leitung des Magnetfeldes Bop): 75 G (7,5 mT)

Magnetfeld mit maximaler Leitfähigkeit: 135 G (13,5 mT)

Mindestfreisetzungsmagnetfeld (Brp-Deaktivierungsschwelle): 10 G (1,0 mT)

Magnetische Hysterese-Differenz (Bop-Brp): typische 40 G, Anti-Jitter, Anti-Mis-Trigger

Erkennungsmerkmale: S-Sachbügel in der Nähe der Leitung, Magnetfeldentzug trennt sich, keine Verriegelung

III. Vollständige elektrische Parameter

1. Stromversorgungsparameter

Betriebsspannungsbereich: 3,0 V ~ 24 V Gleichspannung (kompatibel mit 3,3 V / 5 V / 12 V / 24 V-Systemen)

Typischer Versorgungsstrom: 4 mA (5V Versorgung), höchstens 8 mA

Maximaler Ausgangsstrom der Spülung: 20 mA (Obergrenze für die Ausgangsströmung bei offenem Abfluss)

Leckstrom: ≤ 10 μA

2. Wechseln von Reaktionsmerkmalen

Ausgangs-Aufstiegs-/Abstiegszeit: ≤ 1,5 μs, Hochgeschwindigkeitsschaltung

Betriebstemperaturbereich: -40 °C − +150 °C (extrem breite industrielle Hochtemperaturqualität)

Aufbewahrungstemperatur: -55°C-165°C

Definition der Nadel (TO-92 nach vorne, Nadel nach unten von links nach rechts)

1 Stift: VCC (Positivpol der Stromversorgung)

2 Pins: GND (Stromversorgung an Boden)

3 Pins: OUT (NPN-Ausgang mit offenem Abfluss)
