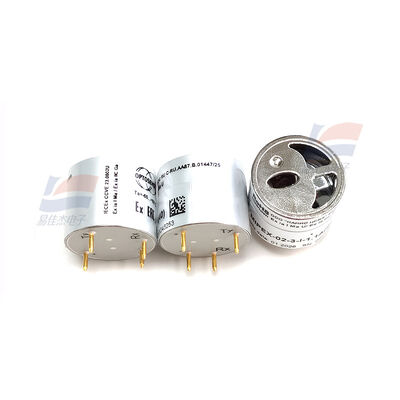

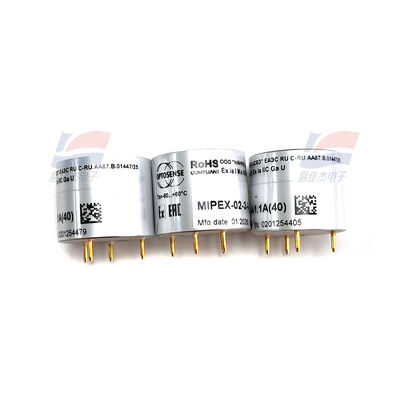

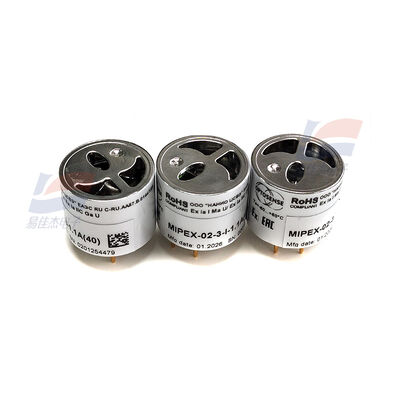

YJJ MIPEX-02-1-II-1.1A (21) Niedrigleistungs-NDIR-Nichtdispersions-Infrarot-optischer Gassensor für Öl- und Gasenergie

Beschreibung des Produkts:

YJJ MIPEX-02-1-II-1.1A (21) Niedrigleistungs-NDIR-Nichtdispersions-Infrarot-optischer Gassensor für Öl- und Gasenergie

Eigenschaften:

Sensorprinzip: NDIR-nicht-dispersive Infrarotoptik (spezifisch für Methan CH4, ohne chemische Vergiftung, lange Lebensdauer)

Vollständige Demontage des Modellcodes (gemäß den ursprünglichen Fabrikregeln) Klartext

MIPEX-02 - 1 - II - 1.1A (21)

Basisreihe Explosionssichere Behausung Firmware-Version dedizierte Reichweite

02: Miniatur-Low-Power-Infrarot-Methansensor

1: **Hülle Nr. 1: Metall-Edelstahl-Hülle**

II: **Klasse II Explosionssicherheit (Bodenindustrie Explosionssicherheit, nicht durch Minen) Ex ia IIC Ga**

1.1A: Hardware-Schaltkreis, Pin-Definition, Fabrikkalibrierung Firmware-Version

(21): **Bereich 0~21% VOL-Methan CH4**

Erkanntes Gas: Methan CH4 (Naturgas, Biogas, Pipeline Gas), hohe Selektivität, Widerstandsfähigkeit gegen Ethan/Propan-Kreuzinterferenz

Struktur: 4Pin-Gleichflächeneinsatz, vollständig versiegelte Infrarotgaskammer, eingebaute Lichtquelle + Detektor + MCU, vollständige Kompensation für Temperatur / Luftdruck, Fabrikkalibrierung

II. Kernmessparameter (Originalfabrik 25°C Referenz)

1Reichweite und Genauigkeit

Messbereich: 0 ~ 21% VOL Methan (CH4) (Suffix (21) ausschließlich großer Bereich)

Messgenauigkeit: ±0,2% VOL (0~5% Intervall); ≤ Vollbereich 1,5% FS (Full Range)

Auflösung: 0,01% VOL

Linearität: < 1% FS

Kreuzinterferenz: Minimale Interferenz mit Kohlenwasserstoffgemischen, CO, Wasserdampf, Methan, ausschließlich hohe Selektivität

2. Reaktionsmerkmale

Vorwärmzeit bei Einschalten: ≤ 120 Sekunden (2 Minuten)

Reaktionszeit T90: ≤ 5 s (ohne Staubfilter); ≤ 15 s (mit Staubfilter)

Wiederherstellungszeit: ≤ 8 s

Jahresdrift: < 0,5% FS/Jahr, ausgezeichnete langfristige Stabilität

III. Vollständige elektrische Parameter

1. Stromversorgung und Stromverbrauch (ultra-niedriger Stromverbrauch, bevorzugt Batterie)

Betriebsspannung: 3,0 ~ 4,5 V Gleichspannung (typisch 3,3 V)

Durchschnittlicher Betriebsstrom: < 0,5 mA

Gesamter Stromverbrauch: < 1,5 mW (MIPEX-02-Serie vereinheitlichter ultra-niedriger Stromverbrauch)

Standstillstromverbrauch im Schlaf: μA-Level

2. Signal-Ausgang

Kommunikationsoberfläche: Digitale UART (TTL-Serienanschluss)

Serielle Portparameter: Baudrate 9600 bps, Format 8N1 (8 Datenbits, 1 Stop Bit, keine Parität)

Eingebettete Funktion: Temperaturkompensation, Atmosphärendruckkompensation, Speicherung von Fabrikkalibrierungsdaten, direkte Ausgabe des wahren Konzentrationswerts durch den Serienanschluss,Keine externe Algorithmuskonvertierung erforderlich

3. Umweltarbeitsparameter

Arbeitstemperatur: -40°C +60°C Breittemperatur Industriequalität

Umgebungsfeuchtigkeit: 0 ~ 98% RH (keine Kondensation)

Atmosphärischer Druck: 80 ~ 120 kPa

Schutzgrad: IP54, Staubdicht, Spritzdicht Wasserdampf

Aufbewahrungstemperatur: -55°C +60°C

IV. Explosionssicherheit (Kern, der sich von Ihrem vorherigen Kohlebergwerkmodell unterscheidet)

Explosionssicherheitsbescheinigung: Ex ia IIC Ga (Explosionssicherheit für grundsätzlich sichere Industrieanlagen der Klasse II)

Anwendbarkeit bei Explosionen: Fabrik, Öl und Gas, Chemikalien, gefährliche Gebiete im Freien (allgemeine Zone 0)

Unterscheiden Sie Ihr früheres Modell:

I = Spezielle Kohlenbergwerke der Klasse I (Ex Ia I Ma)

II = Grundelemente der Klasse II Industrieentflammbare und explosionsfähige Umgebung (Ex ia IIC Ga), für den Einsatz in Chemikalien, Öl und Gas, Erdgasstationen

V. Physikalische Abmessungen und Strukturparameter

Gesamtmaße: Φ20,3 mm × 16,6 mm (ohne Pins)

Schalenmaterial: Schalen Nr. 1 Spezifikation = 304 Edelstahl Metallschalen, stark, schlagfest, staub- und feuchtigkeitsdicht

Gewicht: 16,6 g (Edelstahl-Schalen-Version)

Pins: 4Pin Goldplattierte gerade Einfügspins, PCB direkt geschweißt Design Lebensdauer: ≥ 10 Jahre (Infrarotoptik ohne Katalysator und Vergiftungsdämpfung,viel länger als Katalysatorverbrennungssensoren)

VI. Hauptvorteile des Erzeugnisses

Exklusive breite Bandbreite 0-21% VOL: Deckt den gesamten Bereich der Erdgasexplosion ab (Methanexplosion unterhalb der Obergrenze 5% VOL, oberhalb der Obergrenze 15% VOL), kompatibel mit der Überwachung von Leckagen über die Bandbreite

Explosionssicher für Industriezweige Ex ia IIC Ga: Explosionssicher für die Zone Ground 0, für den Einsatz in Chemie-/Öl- und Tankstellen geeignet

Extrem geringer Stromverbrauch < 1,5 mW, vollkommen kompatibel mit batteriebetriebenen tragbaren, drahtlosen IoT-Überwachungsgeräten

NDIR-optisches Prinzip: Keine Siliziumvergiftung, keine Schäden durch hohe Konzentration, kein Sauerstoffmangel, Lebensdauer von 10 Jahren

Eingebettete Kompensation + Fabrikkalibrierung, Single-Chip direkt serieller Port liest Konzentration, Peripherie-Schaltungen sind extrem einfach

Edelstahlgehäuse, staub-, feuchtigkeits- und industriell schwierige Bedingungen widerstandsfähig

VII. Hauptanwendungen und Anwendungsszenarien

Kernanwendung

Erdgas (Methan) für Industriezwecke in großer Reichweite, Gassicherheitsmessung, Explosionssichere Gasmessung für Erdgas und Erdöl

Aufgeteilte Antragsfelder

Öl- und Gasindustrie (Hauptkraft)

Fernleitungen für Erdgas, Torstationen, Druckregelstationen, Feldstationen zur Leckageüberwachung

Ölfeld, Raffinerie- und Chemieanlage, Überschreitungsgrenzwerte für Methan in Gaskesselräumen

Überwachung der Sicherheit von Stadtgasleitungen, kommunale Tankstellen

Sicherheit in der Industrie

Festgesteckter brennbarer Gasdetektor, industrieller Gas-Online-Analysator

Chemiewerkstatt, explosionssichere Fabrik, Überwachung der Methankonzentration in engen Räumen

Tragbare Geräte / IoT-Geräte

Batteriebetriebener, tragbarer Gasdetektor, Handkontrollgerät

Wireless Gas Monitoring Node mit niedrigem Stromverbrauch, LoRa/NB-IoT IoT-Sensor

Andere Szenarien

Überwachung von Methan in Biogasanlagen, anaeroben Tanks von Kläranlagen

Gassicherheitsschutz für Kessel, Gasgeneratoren, Industrieöfen

Spezifikationen:
