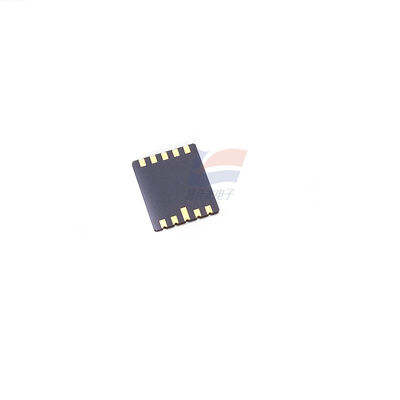

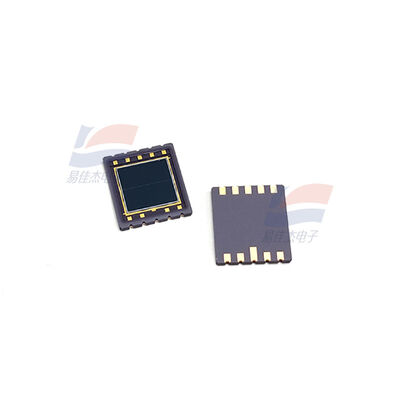

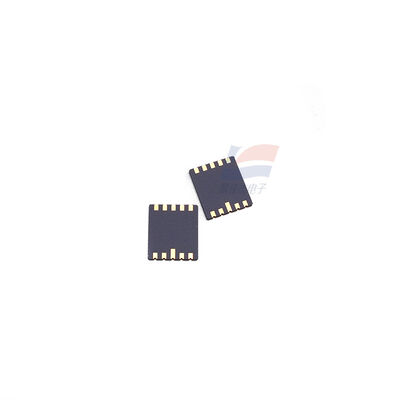

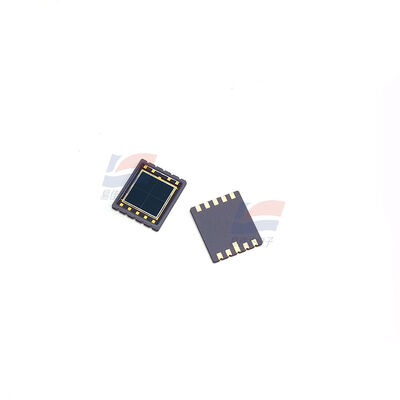

YJJ S5981 Silizium-PIN-Fotodiode 10 × 10 mm zur Nachweissenstechnik im Nahen Infrarot

Beschreibung des Produkts:

YJJ S5981 Silizium-PIN-Fotodiode, 10 × 10 mm, zur Nachweissenstechnik im Nahen Infrarot

Eigenschaften:

S5981 Silizium-PIN-Fotodiode, speziell für Oberflächenmontageanwendungen (SMD) entwickelt, wird hauptsächlich für präzise optische Szenarien wie Kalibrierung der optischen Achse, Positionserkennung,und Laser-Ausrichtung.

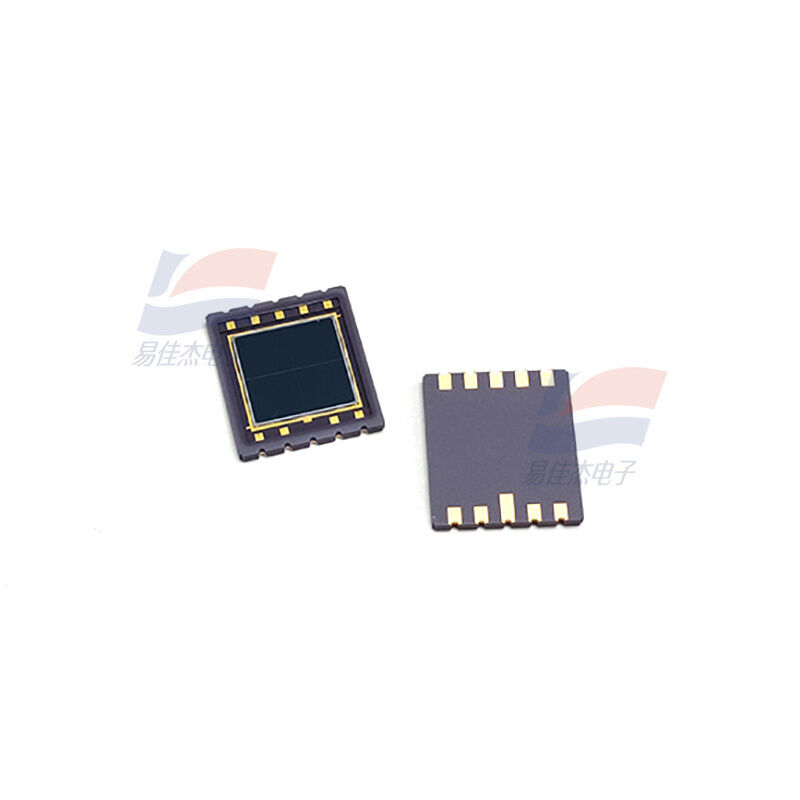

S5981 Photodiode
1. Schlüsselparameter (Ta = 25°C)
Modell: S5981
Typ: 4-Quadranten Silizium-PIN-Fotodiode
Lichtempfindliche Fläche: 10 × 10 mm (in allen Quadranten gleich, 5 × 5 mm pro Quadranten)
Spektraler Ansprechen: 320 - 1100 nm (ultraviolett bis nahe Infrarot)
Hamamatsu Photonics Co., Ltd.
Spitzenwellenlänge: 960 nm
Reaktionskoeffizient: 0,72 A/W @ 960 nm
Dunkler Strom: ≤ 4 nA (@ VR = 10V)
Kapazität am Knotenpunkt: 35 pF (@ VR = 10V, f = 1 MHz)
Grenzfrequenz: 20 MHz
Geräuschäquivalente Leistung: 1,9 × 10-14 W/Hz1/2
Verpackung: SMD aus Keramik, Dicke 1,26 mm
Betriebstemperatur: -40 °C ~ +85 °C
Speichertemperatur: -40 °C ~ +100 °C
Eigenschaften: Vier-Quadranten-Teilung, großer photo-sensible Bereich, ultra-dünne SMD, bleifreies Rückflusslöten
2. Struktur und Pins
4-Quadranten-Struktur: Die beleuchtete Oberfläche ist in 4 unabhängige Quadranten (A/B/C/D) unterteilt, von denen jeder einen Photostrom ausstrahlen kann
Pins: insgesamt 5 (4 Signalwege + 1 gemeinsames Endgerät), unterstützt SMD-Wiederlauflöten
Vorteile: Gleichzeitige Erkennung von Lichtstärke und Lichtfleckenposition, kein mechanisches Scannen erforderlich
3Typische Anwendungen
Laseroptische Achsenkalibrierung / Ausrichtung
Positionierung und Offset-Überwachung für Lasermarkierungs-, Schweiß- und Schneidgeräte
Optische Plattform, Teleskop, Laserradar Optische Achse Schließschleifenkorrektur
Positionsempfindliche Erkennung (PSD-Alternative)
Mittelverschiebungsmessung von Lichtflecken, Winkelabweichungserkennung
Robotersicht, Ausrichtung des Werkstücks, präzise Bewegungsmessung
Laserleistung / Energieüberwachung
Echtzeitdetektion von 905nm/980nm/1064nm Laserleistung
Überwachung der Lichtstärke für Glasfaserkommunikation, medizinische Lasergeräte
Optische Messgeräte
Breitspektralerkennung für Spektrophotometer, Farb- und Radiometer
Überwachung des Umgebungslichts, Belichtungskontrolle für Industriekameras
Automobil- und Industrieautomation
Fahrzeuglaserradar (LiDAR) Empfang, Hindernisvermeidungssensor
Navigation und Positionierung automatisierter Fahrzeuge (AGV)
