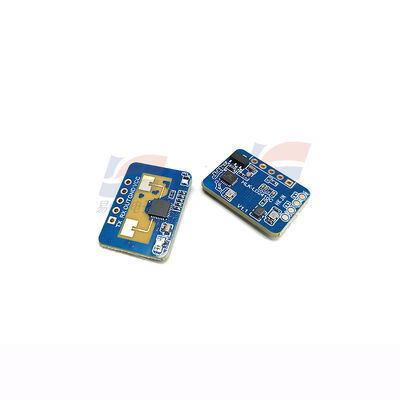

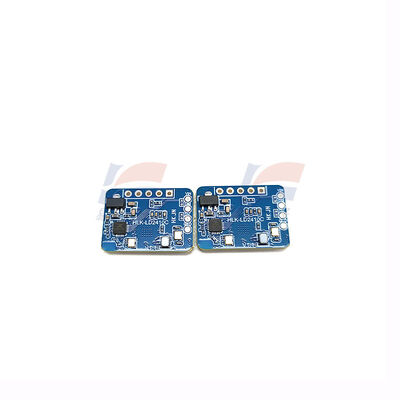

YJJ LD2410C 24G verfügt über einen intelligenten Sensor mit Bluetooth-Funktion

Produktbeschreibung:

YJJ LD2410C 24G verfügt über einen intelligenten Sensor mit induktiver Radarmodul-Bluetooth-Funktionalität

Merkmale:

I. Kernparameter

Hochfrequenzparameter

Betriebsfrequenz: 24–24,25 GHz, FMCW-frequenzmodulierte Dauerwelle, Bandbreite 250 MHz (CE/FCC-zertifiziert)

Antennenarchitektur: 1 Senden 1 Empfangen (1T1R)

Erkennungsleistung

Statischer Mensch (Sitzen/Schlafen, minimale Atembewegung): 0,75 – 6 m

Menschliche Bewegung: Maximale Entfernung 8 m

Erfassungswinkel: Horizontal ±60° (120° Weitwinkel), Messentfernung in Schritten von 0,75 m einstellbar

Elektrische Spezifikationen

Stromversorgung: DC 5 V, Betriebsstrom ≈ 79 mA, Stromversorgungsempfehlung ≥ 200 mA

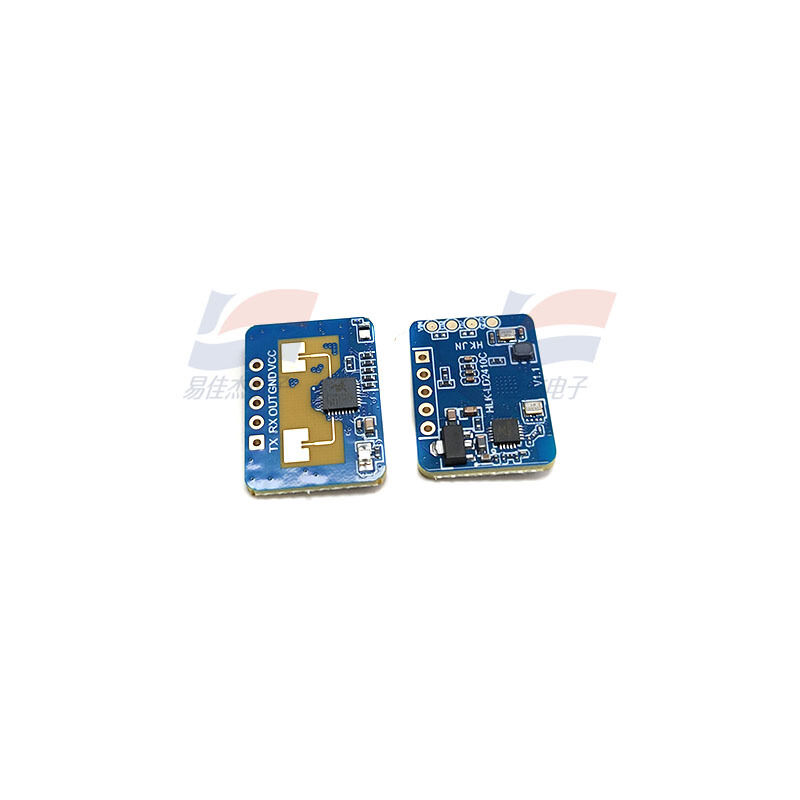

Pins (5-poliger 2,54-mm-Standard-Stiftleiste: VCC/GND/OUT/RX/TX)

OUT: 3,3-V-Pegelausgang, Anwesenheit = Hoch, Abwesenheit = Niedrig (Schaltmenge)

TX/RX: Serieller 3,3-V-TTL-Anschluss, Standard-Baudrate 256000, ASCII-Protokoll, kann Entfernungs-/Anwesenheitsstatus ausgeben

Betriebstemperaturbereich: -40 °C bis +85 °C, beständig gegen hohe und niedrige Temperaturen

Größe: 16 × 22 mm (kompakter Oberflächenmontagetyp, besser als das schlanke Modell LD2410B) Zusätzliche Funktionen

Integrierte Lichtsensorerkennung + Bluetooth-Debugging, mobile App „HLKRadarTools“ zur drahtlosen Empfindlichkeitsanpassung, Verzögerungseinstellung, Erkennungsbereich und OTA-Firmware-Upgrade

II. Produktmerkmale (im Vergleich zu Infrarot-PIR)

Kann stehende Personen erkennen: Auch still sitzende oder schlafende Personen mit leichter Brustatmung können erkannt werden. PIR erkennt nur Bewegungen und kann das Licht versehentlich ausschalten.

Durchdringbarkeit: Kann Kunststoffe, Acryl und dünne Holzbretter durchdringen, unabhängig von Dunkelheit, Rauch, Temperatur oder Vorhängen.

Schutz vor Fehlauslösungen durch Kleintiere: Kann per Software gegen Störungen durch Kleintiere wie Katzen und Hunde geschützt werden.

Dualer Ausgang: OUT-Schalteranzahl (einfacher Antrieb für Relais) + serieller UART-Port (für MCU/PLC zum Sammeln von Daten)

III. Anwendungszwecke

1. Smart Home (Hauptprodukt)

Menschenempfindliche Leuchten, magnetische Schienenleuchten und Eingangs-/Badezimmerleuchten schalten sich ein, wenn Personen kommen, und schalten sich nach dem Verlassen mit Verzögerung aus.

Klimaanlagen, Frischluftgeräte, Badezimmerheizungen: Einschalten, wenn jemand anwesend ist, Ausschalten im Standby-Modus, um Energie zu sparen, wenn niemand anwesend ist.

Intelligente Toiletten, Badezimmerspiegelbeleuchtung: Starten und Stoppen basierend auf menschlicher Anwesenheit

2. Büro / Gewerbe

Büro, Besprechungsräume: Intelligente Beleuchtung, energiesparend bei leerem Raum

Korridore und Aufzugswagen verfügen über eine Erkennung, Rolltreppen starten und stoppen mit menschlicher Anwesenheit

3. Sicherheit und industrielle Kontrolle

Alarme im Schaltschrank/Stromverteilerraum, wenn jemand eindringt, Erkennung der Anwesenheit von Personen in Geräteräumen

Schließfächer, Selbstbedienungsgeräte mit Anwesenheitserkennung

Erinnerungen für Personal, das sich in Lagerbereichen aufhält

4. Zubehör für kleine Haushaltsgeräte

Intelligente Wäschetrockner, elektrisch beheizte Handtuchhalter, Heizgeräte mit Start- und Stoppfunktion, die sich an den Menschen anpassen

IV. Differenzierung desselben Modells

LD2410B: 7×35 mm langer Streifentyp, Parameter sind gleich, aber das Paket ist unterschiedlich

LD2412: Langstreckenmodell, Erfassungsbereich von 10 m+
