YJJ Mini600-CO2 Ultra-kleines integriertes nicht dispersives Infrarot (NDIR) CO2-Sensormodul

Beschreibung des Produkts:

YJJ Mini600-CO2 Ultra-kleines integriertes nicht dispersives Infrarot (NDIR) CO2-Sensormodul

Eigenschaften:

I. Positionierung des Produkts
Mini600-CO2 ist ein ultrakleines, integriertes, nicht dispersives Infrarot (NDIR) CO2-Sensormodul,der mit der Kernerkennungseinheit Ihres früheren tragbaren, plug-in-fähigen Detektors Typ C (MPD-BTIC1) kompatibel istEs konzentriert sich auf Miniaturisierung, geringen Stromverbrauch, integrierte Temperatur- und Feuchtigkeitskompensation und integrierte automatische ABC-Baseline-Kalibrierung.Es ist speziell für Handheld-Geräte entwickelt, direkt in Mobiltelefone und kleine IoT-Geräte integriert.
II. Vollständige Kernparameter (25°C, 1 atm Standardluftumgebung)
1. CO2-Gas-Erkennung
Nachweisprinzip: Einkanal-NDIR-Infrarotabsorptionsmethode mit zwei Wellenlängen
Messbereich: 0 - 6000 ppm
Messgenauigkeit:
400 - 2000 ppm: ± 30 ppm + 3% Messwert
2000 - 6000 ppm: ± 5% FS
Auflösung: 1 ppm
Reaktionszeit: T90 ≤ 28 s; T60 ≤ 12 s
Nullpunktverschiebung: ≤ 15 ppm/Jahr, eingebaute automatische Ausgangskorrektur ABC (keine manuelle regelmäßige Kalibrierung erforderlich)
Kreuzinterferenz: Starke Anti-Interferenz gegen VOC, Wasserdampf, Staub und Kohlenmonoxid, ohne elektrochemische Sensorvergiftung und Ausfallprobleme
2. Integrierte Temperatur- und Luftfeuchtigkeitsanzeige
Temperaturmessbereich: 0°C bis +50°C, Temperaturmessgenauigkeit ±0,4°C
Messung der Luftfeuchtigkeit: 0~99% RH, Genauigkeit ±3% RH
Funktion: Echtzeitkompensation von Temperatur und Luftfeuchtigkeit für den CO2-Konzentrationswert und gleichzeitige Ausgabe von Temperatur- und Luftfeuchtigkeitsdaten zur Berechnung des Komfortniveaus / Taupunkts
3. Elektro- und Kommunikationsspezifikationen
Stromversorgungsspannung: DC 4,8~5,5V (USB-Direktversorgung Typ C 5V, kompatibel mit Mobiltelefonen/Power-Banken/Computern)
Arbeitsstrom: typische 52 mA; Standby-Schlafstrom ≤1,8 mA
Ausgabeoberfläche (zweifache Ausgabe):
UART TTL-Serieanschluss: 3,3 V-Level, Standard-MODBUS-Protokoll, für die Sekundärentwicklung von MCU
BLE Bluetooth 5.0 (abgeleitet von Mini600-CO2-BT): drahtlose Übertragung von CO2/Temperatur und Luftfeuchtigkeit an die Mobiltelefon-APP
Datenauffrischungsfrequenz: 1 Hz (die Ausgabe eines kompletten Datensatzes pro Sekunde)
4- physikalische Struktur und Umwelttoleranz

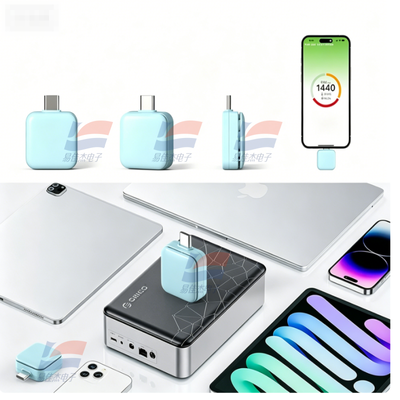

Größe: 28×28×12 mm, Mikro-Quadratstruktur, kann mit Typ-C weiblichem Stecker integriert werden, um ein plug-in tragbares Modul zu machen
Ventilationsschutz: Staub- und wasserdichte, atmungsaktive Filtermembran aus PTFE, Staub, Wasserdampf blockiert, nur Gasmoleküle passieren
Arbeitsumgebung: 0°C bis 50°C, RH 0 bis 90% (keine Kondensation)
Aufbewahrungsumgebung: -20°C bis 70°C
Lebensdauer: ≥ 5 Jahre (Infrarotlichtquelle ohne Verbrauchsteile, weit überlegen als elektrochemischer CO2-Sensor)
III. Arbeitsprinzip
Infrarotlichtquelle emittiert 4,26μm charakteristisches Infrarotlicht (Absorptionsband ohne CO2);
Die CO2-Moleküle in der Gaskammer absorbieren Licht mit spezifischer Wellenlänge, der photoelektrische Detektor erkennt den Grad der Dämpfung der Lichtstärke;
Der Chip hat eingebaute Algorithmen, um die CO2-Konzentration umzuwandeln.und liest gleichzeitig die Daten aus dem eingebauten Temperatur- und Luftfeuchtigkeit-Chip, um die durch die Umgebung verursachte Messdeviation zu korrigieren;
Standardisierte Konzentrations-, Temperatur- und Luftfeuchtigkeitsdaten durch seriellen Port / Bluetooth ausgeben.
IV. Hauptanwendungsszenarien
1. Tragbares mobiles Erkennungsgerät (Kernzubehör)

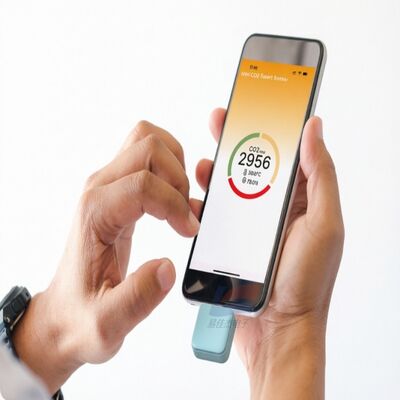

Als Kernsensor der hellblauen Type-C Plug-in-Luftqualitätssonde (MPD-BTIC1) in Ihrem Bild; mit USB des Mobiltelefons / Tablets / Laptops versorgt, zeigt APP CO2, Temperatur,und Feuchtigkeit in Echtzeit, Warnung vor Sauerstoffmangel in geschlossenen Räumen (>1000 ppm Luftverschmutzung, >2500 ppm anfällig für Schwindel und Schläfrigkeit).
2. Einrichtung für die Luftqualität in Innenräumen
Mini-CO2-Alarm für den Schreibtisch, Luftmessgerät für Schlafzimmer und Arbeitszimmer;
Intelligentes Lüftungssystem, Luftreiniger eingebautes Sensormodul,- Ventilator für automatische Lüftung.
3Ausrüstung für pädagogische / physikalische Experimente
Grund- und weiterführende Schulen, Universitäten Biologie-Experimente: Sammlung von Veränderungen der CO2-Konzentration während der Pflanzenphotosynthese und Atmung; tragbar ohne Stromverbrauch,visuelles Lesen auf dem Mobiltelefon.
4. Landwirtschaftliche Gewächshauspflanzung
Garten, Pflanzenanbaukasteninspektion, Überwachung der CO2-Konzentration zur Regulierung der Belüftung und Gasdüngerfreisetzung, Verbesserung der Ernteerträge; kann in tragbare Inspektionsgeräte verarbeitet werden.
5. Überwachung der kleinen gewerblichen Umwelt
Portable Inspektion von Büros, Tagungsräumen, Gästehäusern, Teehäusern, Klassenzimmern; keine Verkabelung, Plug-and-Play-Messung, schnelle Beurteilung der Innenraumlüftungseffekte.
6. Überwachung des geschlossenen Raumes für Fahrzeuge / Wohnwagen
Autos, Wohnwagen, unterirdische Garagen, Überwachung der CO2-Akkumulation in geschlossenen Abteilungen, um zu verhindern, dass Fahrer und Passagiere Sauerstoffmangel und Schläfrigkeit verspüren.
7. IoT-Sekundärentwicklungsmodul Smart Home, tragbare Erkennungsinstrumente, Entwicklungskits für Hersteller von Umwelterekordern; Standardisierung des Serienportprotokolls,schnelle Verbindung mit Mikrocontrollern und Cloud-Plattformen.
V. Hauptvorteile
Ultra-kleine Größe: 28 mm Quadrat, kann als Typ-C-Rechteinsatz-Mini-Sonde verkapselt werden, tragbare Konstruktion;
NDIR-Infrarot-Lebensdauer: keine Elektrolyte, keine Verbrauchsmaterialien, 5 Jahre stabiler Betrieb, kein häufiger Ersatz der Sensoren;
Drei-in-einer synchrone Erkennung: CO2 + Temperatur + Luftfeuchtigkeit integrierte Sammlung, eingebaute Temperaturkompensation, genauere Messung;
eingebaute automatische ABC-Kalibrierung: keine manuelle Nullpunktkalibrierung während des langfristigen Gebrauchs erforderlich, wodurch die Wartungskosten reduziert werden;
USB 5V breit anpassbare Stromversorgung: Mobiltelefone, Power-Banken, Laptops, Adapter können direkt Strom liefern;
Zwei Versionen von Kabel / Bluetooth wählbar: reine Entwicklung wählt UART grundlegende Version, tragbare zivile wählt Bluetooth drahtlose Version.
