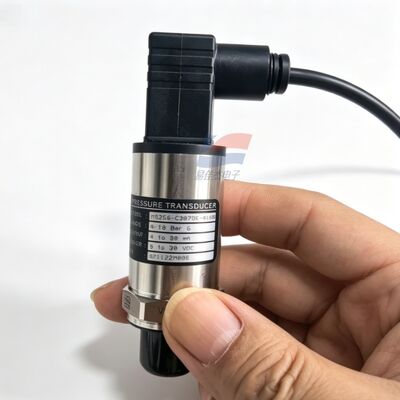

YJJ M5256-C3079E-010BG 0-10Bar Industriedrucktransmitter für HAVC-Kühlung

Produktbeschreibung:

YJJ M5256-C3079E-010BG 0-10Bar Industriedrucktransmitter für HAVC-Kühlung

Merkmale:

M5256: M5200 Kompakte Druckmessumformerplattform aus mikrogeschmiedetem Edelstahl

C3079E: Kombinierter Code für Elektrik und Gewinde

Digital 3: Ausgangssignal = 4–20 mA Zweidraht-Stromausgang

079: Elektrischer Steckverbinder = DIN43650 Typ A rechtwinkliger Hirschmann-Stecker

E: Prozessgewinde = PT1/4 (R1/4) britisches metrisches konisches Rohraußengewinde

010: Bereich 0–10 Bar G (Überdruck, 0–1 MPa)

B: Drucktyp = Relativdruck (eine mit der Atmosphäre verbundene Seite misst den relativen Druck)

G: Standard-Schaltungsschutzkonfiguration (Verpolung, Kurzschluss, EMI-Überspannungsschutz)

II. Technische Kernleistungsparameter

1. Druckleistungstabelle

Parameter und Spezifikationen

Messbereich: 0 – 10 Bar G (Überdruck / 0 – 1000 kPa)

Gesamtgenauigkeit (Nichtlinearität + Hysterese + Wiederholbarkeit): ±0,25 % FS

Gesamtfehlerband (TEB): ±1,0 % FS über den gesamten Temperaturbereich

Sicherheitsüberlastdruck: 2-facher Nennbereich (20 Bar)

Explosionsgeschützter Bruchdruck: 5-facher Nennbereich (50 Bar)

Reaktionszeit: < 3 ms, keine Verzögerung des dynamischen Drucks

Jährliche langfristige Nullpunktdrift: ≤ ±0,1 % FS pro Jahr

2. Elektrische Spezifikationen

Ausgang: 4 - 20mA Zweileitersystem (0 Bar = 4mA, 10 Bar = 20mA)

Stromversorgungsspannung: 9–30 VDC (üblich für 24 VDC-Systeme nach Industriestandard)

Obere Lastgrenze: Maximal 500 Ω

Schaltkreisschutz: Verpolungsschutz, Ausgangskurzschlussschutz, 10 V/m EMV-Schutz vor elektromagnetischen Überspannungen

Isolationsstärke: 100 MΩ bei 500 VDC

Anschluss: 3-adriger rechtwinkliger Hirschmann DIN43650-Stecker, einfach ein- und auszustecken, vibrationsfest

3. Mechanische und mittlere Kompatibilität

Kontaktmaterial: Integrierter Mikrofusionskernkörper aus 17-4PH-Edelstahl, keine Schweißnähte, kein Gummidichtring, weniger anfällig für Leckagen, beständig gegen Öl und Wasser

Prozessschnittstelle: PT1/4 (R1/4) konisches Außengewinde, kombiniert mit Teflon-Dichtung

Schutzart: IP67, geeignet für Außen- und Feuchtschränke

Anti-Vibration: 20 G (20 – 2000 Hz); Schlagfestigkeit: 50G

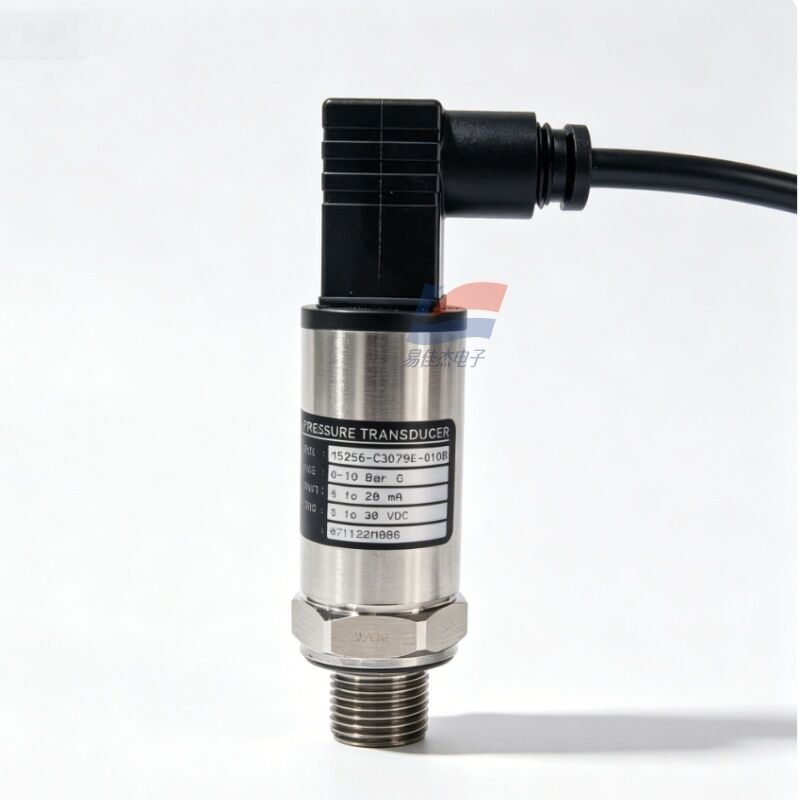

Gesamtgröße: Zylindrischer kompakter Typ, sechsseitige Kante 24 mm, Gesamtlänge 50 mm, einfache Installation bei begrenztem Geräteraum

Gewicht: ca. 85g

4. Temperaturparameter

Mittlere Arbeitstemperatur: -40℃ ~ +125℃

Werkseitiger Temperaturkompensationsbereich: -20℃ ~ +85℃ (Kalibrierung des gesamten Temperaturbereichs, keine signifikante Abweichung bei hohen und niedrigen Temperaturen)

Lagertemperatur: -40℃ ~ +125℃

Anwendbare Medien: Druckluft, Hydrauliköl, sauberes Wasser, Niederdruckdampf, milde, schwach korrosive Flüssigkeiten

5. Zertifizierungen

CE-Zertifizierung für industrielle elektromagnetische Verträglichkeit, RoHS-Umweltkonformität

3. Kernproduktvorteile

Integrierter Kernkörper aus Edelstahl: Keine O-Ring-Dichtungsstruktur, beständig gegen Öl, Wasserdampf, hohe und niedrige Temperaturen, mit einer Lebensdauer, die weit über der von gewöhnlichen Diffusions-Siliziumtransmittern liegt;

Weitspannungsnetzteil mit 9–30 V Gleichstrom, kompatibel mit Werkzeugmaschinen, Luftkompressoren und SPS-Schaltschränken mit 24 V Gleichstromnetzteil;

Eingebauter Mehrkreisschutz, keine Beschädigung des Sensors durch falsche Verkabelung oder Kurzschlüsse beim Anschluss vor Ort, hohe Debugging-Fehlertoleranzrate;

Wasserdichter, rechtwinkliger Hirschmann-Stecker gemäß IP67, weniger wahrscheinlich, dass er sich in Vibrationsumgebungen löst oder bricht;

Werkseitige Kalibrierung des gesamten Temperaturbereichs, hochgradig austauschbar, eine Neukalibrierung des Systems nach dem Austausch ist nicht erforderlich.

4. Hauptanwendungsszenarien

1. Hydraulik-/Luftautomatisierungsgeräte (am häufigsten verwendet)

Spritzgießmaschinen, Druckgussmaschinen, Servohydrauliksysteme, Öldrucküberwachung;

Luftkompressoren, Vakuumpumpen, Druckstabilisierung von Speichertanks, Hoch- und Niederdruck-Start-Stopp-Steuerung;

Pressvorrichtungen, automatisierte Montagelinien, Öldruckerfassung, Überdruckalarm.

2. HVAC, Kühlung und Wasseraufbereitung

Wasserdrucktransmitter für Kaltwasser-/Warmwasserleitungen in zentralen Klimaanlagen;

Drucküberwachung für Trocknungsmaschinen, Luftkompressoren;

Konstantdruckregelung für Wasseraufbereitungsanlagen, Umlaufwasserleitungen, Wassermangel-Verriegelungsschutz.

3. Allgemeine Industrieausrüstung

Niederdruckerkennung für kleine Dampfkessel, Wärmebehandlungsgeräte;

Druckrückmeldung für Laserschneid-, Druck- und Verpackungsanlagen;

Datenerfassung für Druckprüfvorrichtungen, Alterungsprüfstände.
