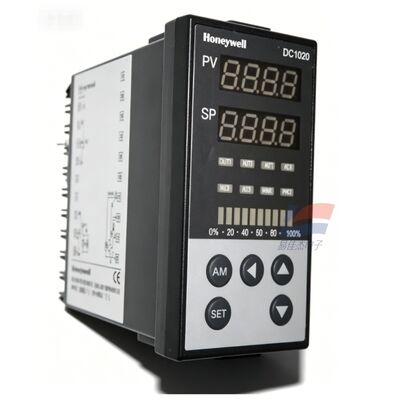

YJJ DC1020CT-30200B-E PID-Temperaturmessgerät für Wärmebehandlungs-/Bäckgeräte

Produktbeschreibung:

YJJ DC1020CT-30200B-E PID-Temperaturkontrollmessgerät für Wärmebehandlungs-/Backgeräte

Merkmale:

I. Interpretation vollständiger Modellsegmente DC1020CT-30200B-E

DC1020: Seriengröße 48 mm × 96 mm (8/8 DIN-Vertikalplatte)

CT: Eingangstyp = T = Spezieller Eingang für Thermoelemente (K/J/R/S/B/E/N/T/W usw. 12 Arten von Thermoelementen), kann nicht direkt ein PT100-Thermowiderstand sein

3: Hauptsteuerausgang OUT1 = 4~20 mA analoger Strom, kontinuierlicher PID-Ausgang

0: Zweiter Steuerausgang OUT2 = Keine

2: Alarmkanal = 2 unabhängige Relais für Alarm (AL1 + AL2)

00: Kein Wandlerausgang, keine externe Ferneinstellung SP

B: Integrierte RS485-Modbus-RTU-Kommunikation (kann mit SPS/Touchscreen vernetzt werden)

E: Englische Bedienmenüoberfläche

II. Elektrische Kernparameter der Hardware

1. Thermoelementeingang (CT-Standard)

Kompatible Thermoelemente: K, J, R, S, B, E, N, T, W5Re/W26Re, PLII, U, L, insgesamt 12 Typen

Messgenauigkeit: Vollausschlag ±0,5 % FS, Anzeigeauflösung 0,1 ℃

Abtastzeitraum: 250 ms / Zeit

Ausfallerkennung: Der offene Stromkreis des Thermoelements löst automatisch einen Fehleralarm aus

2. PID-Hauptregelausgang (4~20 mA)

Ausgangsspezifikation: 4~20 mA DC, maximale Last 500 Ω, kontaktlose kontinuierliche Proportionalregelung

PID-Parameterbereich:

Proportionalband P: 0~200 % (P=0 ist Ein-/Aus-Schalter-Steuerung)

Integral I: 0~3600s; Differential D: 0~900s

Unterstützt automatische Selbstoptimierung AT, manuell/automatisch ohne Störung beim Umschalten von A/M

Ausgangsperiode: 0 s (Stromausgang hat keine mechanische Verzögerung, geeignet für elektrisches Proportionalventil, SCR-Regelstromversorgung)

3. Zwei Alarmrelais (AL1, AL2)

Kontaktspezifikation: einpoliger Umschalter SPDT, 3A / 240VAC ohmsche Last

Eingebaute 17 Alarmmodi: oberer und unterer Grenzwert des Absolutwerts, Abweichungsalarm, Fehler bei offenem Stromkreis, offener Stromkreis der Heizung, Standby-Warnung usw.

Zwei unabhängige Schwellenwerte können separat eingestellt werden, einer für die Abschaltung bei Übertemperatur und einer für die Warnerinnerung

4. RS485-Modbus-Kommunikation (Kernfunktion nach B-Suffix)

Spezifikationen:
