YJJ DC1040CR-701000-E PID-Temperaturregler für Verbrennungsanlagen

Produktbeschreibung:

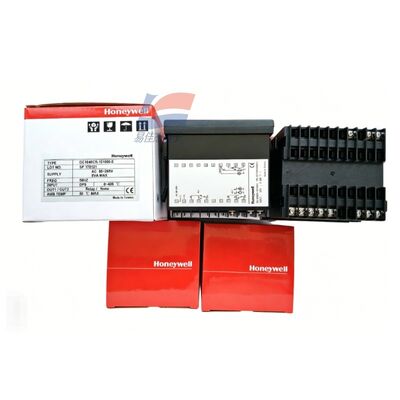

YJJ DC1040CR-701000-E PID-Temperaturkontrollmessgerät für Verbrennungsanlagen

Merkmale:

I. Interpretation vollständiger Modellsegmente DC1040CR-701000-E

DC1040: Panelgröße 96 mm × 96 mm (1/4 DIN-Quadrat), zweireihige digitale Röhren + Ausgangsstrahlanzeige

CR: Eingangstyp = R RTD-Wärmewiderstand, unterstützt PT100/JPT100/JPT50, kein direkter Anschluss von Thermoelementen/linearem 4-20-mA-Signal

7: Hauptsteuerausgang OUT1 = Dreistelliger Vorwärts-/Rückwärtsantriebsausgang des Motors (steuert das elektrische Proportionalregelventil, Doppelausgang für offenen/geschlossenen Kontakt)

0: Zweiter Steuerausgang OUT2 = Keine

1: Alarmkanal = 1 SPDT-Relais-Alarmausgang (AL1)

00: Kein Wandlerausgang, keine externe Ferneinstellung SP

0: Keine RS485-Modbus-Kommunikationsfunktion, nur lokale Bedienung einer einzelnen Maschine

E: Englische Menü-Bedienoberfläche

II. Elektrische Kernparameter der Hardware

1. PT100-Wärmewiderstandseingang (CR-Standard)

Unterstützt RTD: PT100, JPt100, JPt50 Dreileiter-Wärmewiderstand

Temperaturmessbereich: -199,9℃ ~ +800,0℃, Auflösung 0,1℃. Messgenauigkeit: ±0,5 % des Skalenendwerts

Leitungsbrucherkennung: Automatischer Fehleralarm, ausgelöst durch offenen Stromkreis des thermischen Widerstands

Abtastzeitraum: 250 ms / Zeit

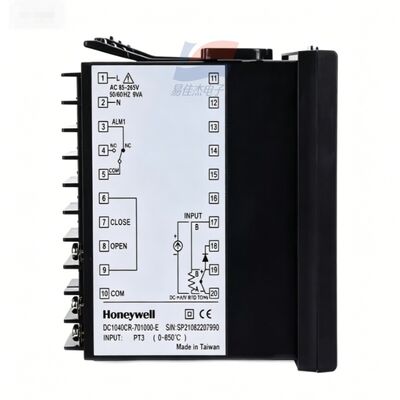

2. Dreiwege-Motorventil-Steuerausgang (Ausgang 7, Kernfunktion)

Ausgabeform: Zwei Sätze unabhängiger Relaiskontakte (Ventil öffnen/Ventil schließen), die ein elektrisches Proportionalmotorventil antreiben

Kontaktkapazität: 3A / 240VAC ohmsche Last

Steuerlogik: Automatischer PID-Ausgang für Ein-/Aus-Impulse, automatische Berechnung des Ventilöffnungsgrads, Regelung mit geschlossenem Regelkreis bei konstanter Temperatur

Unterstützt die Anpassung der Ventillaufzeit (0–1000 Sekunden), kompatibel mit elektrischen Zweiwege-/Dreiwegeventilen für Dampf/Heißwasser

Unterstützt automatische Selbstoptimierung AT, manuelles/automatisches ungestörtes Umschalten A/M

PID-Parameter einstellbar:

Proportionalband P: 0~200 %; Integral I: 0~3600s; Ableitung D: 0~900s

3. Einkanaliges Alarmrelais AL1

Kontakt: Einpoliger Umschalter SPDT, 3A / 240VAC

Eingebaute 17 Alarmmodi: Obergrenze, Untergrenze, Abweichungsalarm, Sensor-Unterbrechungskreis, Standby-Warnung

Kann den Alarmschwellenwert unabhängig einstellen, der für die Abschaltung bei Übertemperatur sowie für die Verknüpfung von Ton- und Lichtwarnungen verwendet wird

4. Stromversorgung und Umgebung

Stromversorgung: Weitbereichs-Universal-Wechselstrom 85–264 V, 50/60 Hz, maximal 8 VA; optionales DC15~55VDC Gleichstromnetzteil

Arbeitsumgebung: 0–50 °C, Luftfeuchtigkeit 20–90 % relative Luftfeuchtigkeit ohne Kondensation

Schutzart: Frontplatte IP65, Rückplattenklemmen IP30; Industrieller EMV-Schutz gegen Überspannung und Motorstörungen

Parameterspeicherung: Permanente EEPROM-Speicherung nach Stromausfall, keine Pufferbatterie erforderlich

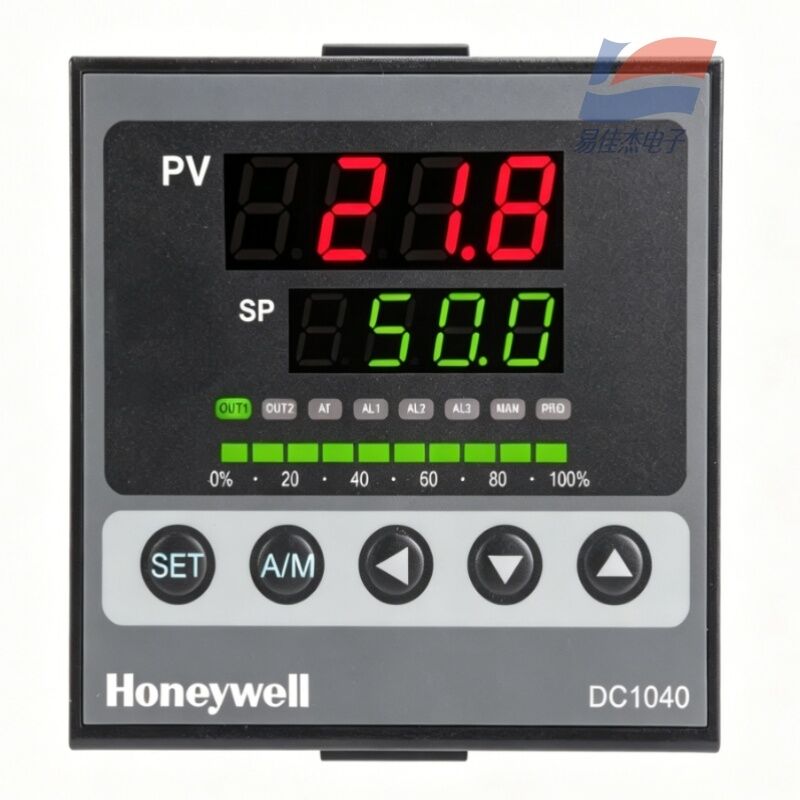

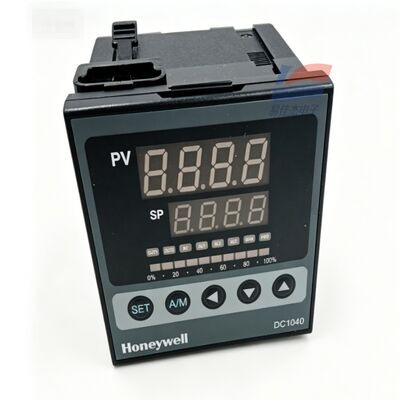

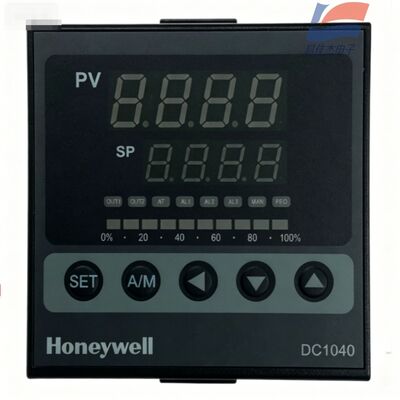

5. Mensch-Maschine-Display und Tasten

Zwei 4-stellige digitale Röhren: PV-Isttemperatur in der oberen Reihe, SP-Solltemperatur in der unteren Reihe

10-Segment-LED-Säule: Intuitive Anzeige des Ventilöffnungs-Leistungsverhältnisses von 0 bis 100 %

Bedienfeldtasten: SET-Einstellung, A/M-Manuell-Automatik-Umschaltung, Auf- und Ab-Einstelltasten

Statusanzeigeleuchten: OUT-Ventilsteuerung, AT-Selbstoptimierung, AL1-Alarm, manueller MAN-Modus

6. Mechanische Abmessungen

Platte: 96×96mm; Schranköffnung: 92×92mm; Gesamttiefe 95 mm
