YJJ DC1040CL-301000-E PID-Prozessregler für präzise industrielle Temperaturregelung

Beschreibung des Produkts:

YJJ DC1040CL-301000-E PID-Prozesscontroller zur präzisen industriellen Temperaturkontrolle

Eigenschaften:

I. Vollständige Modellsegmentierungsanweisung: DC1040CL-301000-E

DC1040: Seriengröße 96 mm × 96 mm (1/4 DIN-Quadratplatte), digitale Rohre in zwei Reihen + 0~100% Ausgangslichtkolonnenanzeige

CL: Eingangstyp = Linear linear analoger Eingang, unterstützt nur 4~20mA, 0~5V, 0~10V industrielle Sendersignale; kann nicht direkt an Thermoelemente / PT100-Thermoresistoren angeschlossen werden

3: Hauptsteuerungsausgang OUT1 = 4~20mA analoger Kontinustrom-PID-Ausgang (keine Kontaktproportionsanpassung)

0: Zweiter Steuerausgang OUT2 = Keine zusätzliche Steuerausgabe

1: Alarmkanal = 1 SPDT-Einpolar-Doppel-Relee-Alarm (AL1)

00: Keine Transducer-Ausgabe, keine externe Fernsteuerungsfunktion SP

0: Keine RS485 Modbus-RTU-Kommunikationsoberfläche, nur lokale Einmaschinenbetrieb, keine Fernverbindung mit PLC unterstützt

E: Englischsprachige Schnittstelle für das Betriebsmenü

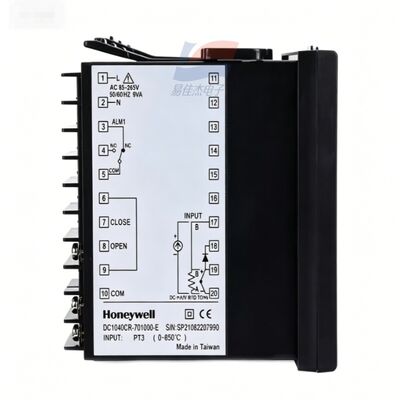

II. Elektrische Leistungsparameter der Kernhardware

1. CL Lineare Analog-Eingabe (Kernfunktion)

Unterstützte Signale: 4~20mA Gleichspannung, 0~5V Gleichspannung, 0~10V Gleichspannung (kompatibel mit dem Druckwandler M5256, dem Strömungsmessgerät VY400, dem Sauerstoff-/Gaswandlermodul 4-20mA)

Messgenauigkeit: Vollskala ±0,5% FS, Abkürzung zum Dezimalpunkt 0,01/0,1/1

Probenahmezeit: 500 ms/Zeit

Strom-Eingangsimpedanz: ≤ 100Ω; Spannungseingangsimpedanz ≥ 100kΩ

Ausfallerkennung: Eintrittssignalverlust löst automatisch den Fehleranruf AL1 aus

2. PID-Hauptsteuerung 4~20mA Ausgangsstrom (Code 3)

Ausgangsspezifikation: 4~20mA Gleichstrom, maximale Lastimpedanz 500Ω, kontinuierlich linear ohne Kontaktregelung

PID-Algorithmus: Standard-PID + Anti-Integralsättigung, unterstützt automatische Selbst-Tuning AT, manuelle / automatische ohne Störung A/M-Schaltung

PID-Parameter-Einstellbereich:

Proportionalband P: 0~200% (P=0 ist ein Schalter für die Ein-/Aus-Zwei-Positionen-Steuerung)

Integral I: 0~3600; Ableitung D: 0~900

Ausgang ohne mechanischen Verschleiß, geeignet für Hochfrequenz-kontinuierliche Einstellungsbedingungen

3Einkanal-Alarmrelais AL1

Kontaktspezifikation: SPDT Einpolar-Doppelstrahl, 3A/240VAC Widerstandslast

Eingebettete 17 Alarmmodi: Absolute Grenzwerte, Abweichungsgrenzwerte, Signalunterbrechung, Warnung im Standby-Bereich usw.

Unabhängige Schwellenwerte, können mit Schall- und Lichtmeldern verbunden werden, elektrische Ventile abschneiden, Geräte ausschalten

4. Stromversorgung und Umweltvorgaben

Stromversorgung: Allgemeine Breitbereichsstromversorgung AC85~264V 50/60Hz, maximaler Gesamtstromverbrauch 8VA; optionale Gleichstromversorgung DC15~50V

Betriebsumgebungstemperatur: 0~50°C; Lagerung -20~+65°C

Luftfeuchtigkeit: 20~85% RH, keine Kondensation

Schutzklasse: Vorderplatte IP65, hintere Verkabelungstermine IP30

Elektromagnetische Kompatibilität: CE-Zertifizierung für industrielle EMV, widerstandsfähig gegen Störungen durch Motoren und Frequenzumrichter

Parameterspeicher: EEPROM-Ausschalten speichert die Parameter dauerhaft, keine Notwendigkeit für eine Backup-Batterie

5Mensch-Maschine-Display und Schlüssel

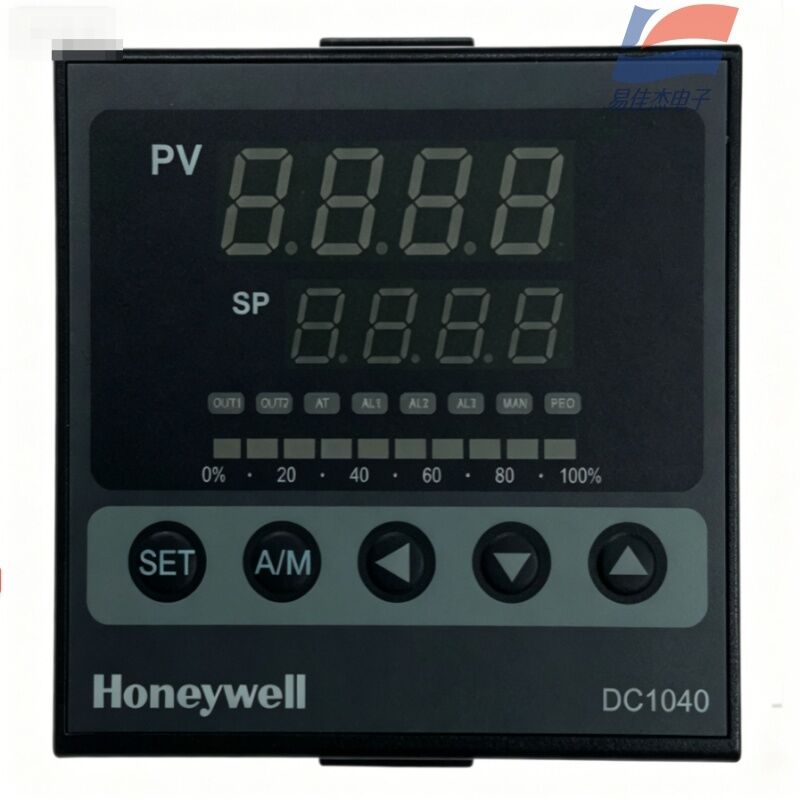

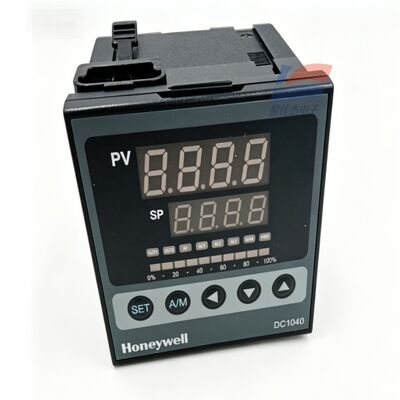

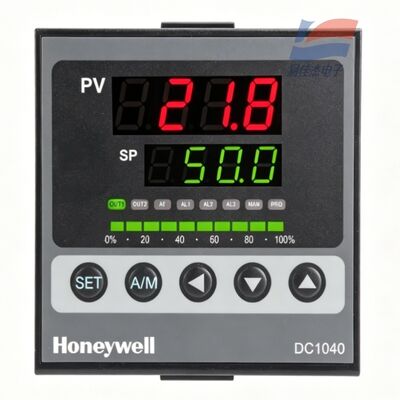

Doppel-vierstellige Digitalschläuche: Obergrenz PV Echtzeit-Messwert, untere Reihe SP Prozess-Einstellwert

10 Segmente grüne LED-Lichtkolonne: Intuitiv 0~100% PID-Ausgangsleistungsverhältnis anzeigen

Bedienungsschlüssel: SET-Einstellung, A/M manuell-automatische Schaltung, Steigerung/Abnahme-Schlüssel nach oben und unten: Zustandsanzeigerleuchten: OUT - Hauptsteuerungsausgang, AT - Selbststeuerung, AL1 - Alarm, MAN - manueller Modus

6Mechanische Anlagengrößen

Aussehen der Platte: 96 (W) × 96 (H) mm

Öffnung des Bedienfachs: 92 × 92 mm

Gesamttiefe: 95 mm

III. Kernvorteile des Produktes

Spezialisierter Steuergerät für lineare Signale: Nicht auf die Temperaturregelung beschränkt, kann eine geschlossene PID-Regulierung für Druck, Durchfluss, Niveau und Gaskonzentration durchführen,mit einer Leistung von mehr als 10 Watt;

4-20mA berührungsloser Stromausgang mit einer Lebensdauer, die viel länger ist als die des Relais, kompatibel mit elektrischen Proportionsventilen, SCR-Festkörper-Leistungsregelung,mit einer Breite von mehr als 20 mm,;

5. Automatisierung von eigenständigen Kleingeräten

Ein vollständiger geschlossener Kreislaufprozess kann ohne den Einsatz von SPS durchgeführt werden: Sender sammelt Signale → Instrument PID Berechnung → 4-20mA treibt den Aktor an,und das Alarm-Relee dient als Sicherheitsschloss.
