YJJ S5990-01 Zwei-Dimensionaler Positionsempfindlicher PSD-Detektor Photodiodenoptische Positionsmessung

Beschreibung des Produkts:

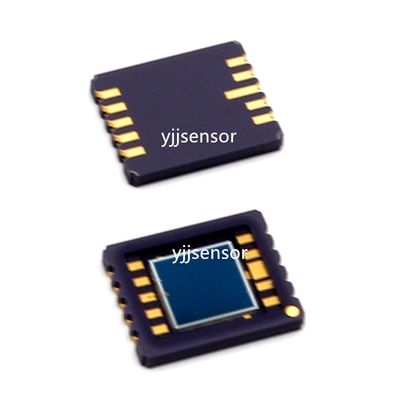

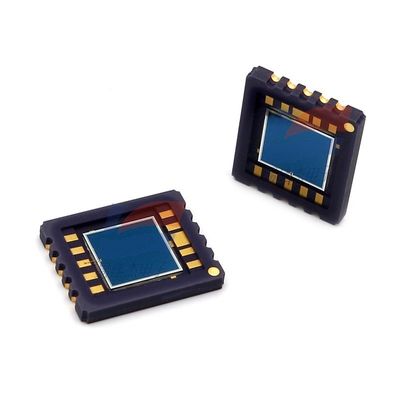

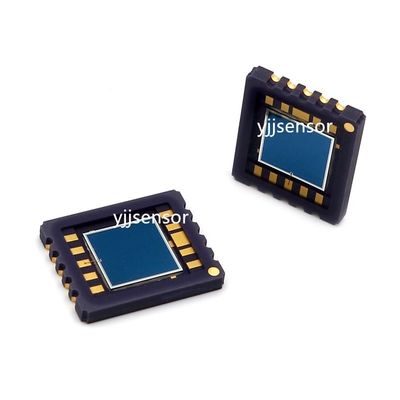

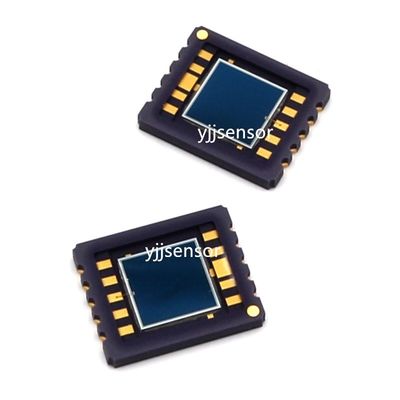

YJJ S5990-01 Zwei-dimensionale Positionsempfindliche PSD-Fotodiode zur optischen Positionsmessung

Eigenschaften:

Typ des Geräts: Vierseitige zweidimensionale PSD (Positionsempfindlicher Detektor, eine Art spezieller Photodiode)

Unterscheidung zwischen Modellen

S5990-01: Tray- und Schüttgutoberflächenmontagemodell;

S5990-11: Produktionsmodell für die Aufnahme von Rollband auf die Oberfläche;

Die gleiche Serie in großer Größe: S5991-01 (9 × 9 mm lichtempfindliche Oberfläche)

Grundprinzip

Wenn der Lichtfleck auf eine beliebige Position der lichtempfindlichen Oberfläche von 4 × 4 mm fällt,die vier Wege der Anoden X1/X2/Y1/Y2 Ausgangs-Fotostreum entsprechen linear den LichtfleckenkoordinatenDer Back-End-Schaltkreis berechnet das Verhältnis der vier Ströme und kann die genauen zweidimensionalen X- und Y-Koordinaten berechnen, ohne dass ein Pixel-Array benötigt wird, kontinuierliche Positionserkennung,und die Reaktionsgeschwindigkeit ist extrem schnell..

II. Optische und elektrische Kernparameter (Ta = 25°C, Standardversuchskonditionen)

1. Optische Spektralparameter Tabelle

Parameter Typische Spezifikationen

Wirksame lichtempfindliche Fläche 4 mm × 4 mm

Spektraler Ansprechbereich 320 ~ 1100 nm (ultraviolett bis nahe Infrarot)

Spitzenreaktionswellenlänge λp 960 nm (kompatibel mit 905/960 nm Infrarotlaser)

Spitzenempfindlichkeit 0,6 A/W

2Leistung der Positionserkennung Tabelle

Parameter Indikatoren

Positionserkennungsfehler ±70μm (typisch), maximal ±150μm

Saturations-Fotostreum 500μA (VR=5V, Belastung 1kΩ)

Zwischenpolwiderstand 7kΩ (0,1V Verzerrung)

Aufstiegsreaktionszeit tr 1 μs (Hochgeschwindigkeits-Spot-Tracking)

Kapazität der Endverbindung 70 ~ 150 pF

Dunkler Strom ID (VR=5V) typisch 0,5nA, maximal 10nA (niedriges Rauschen, geeignet für schwaches Licht)

3. Grenzparameter der Stange

Höchstspannung der umgekehrten Verzerrung: 20V (konventionell empfohlene Betriebsspannung 5V)

Betriebstemperatur: -20 °C bis +60 °C

Aufbewahrungstemperatur: -40 °C ~ +80 °C

Verpackungsdicke: Ultrafeine 1,26 mm Keramikflächenverpackung, kompatibel mit SMT-Rückflusslöten

Fenstermaterial: Silikonharz (bessere UV-Lichtdurchlässigkeit als Epoxid)

4. Pin-Definitionen (10-Pin-Flächenhalter)

X1 Anode

Leerfuß NC

X2 Anode

Leerfuß NC

Kathode Gemeinsame Kathode

Leerfuß NC

Y1 Anode

Leerfuß NC

Y2 Anode

Leerfuß NC
