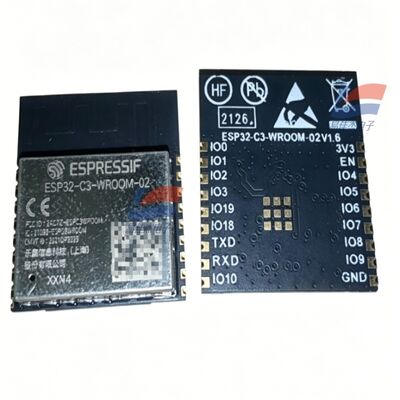

YJJ ESP32-C3-WROOM-02-N4 2,4 GHz WLAN + Bluetooth BLE5.0 drahtloses Modul

Produktbeschreibung:

YJJ ESP32-C3-WROOM-02-N4 2,4 GHz WiFi + Bluetooth BLE5.0 Wireless-Modul

Merkmale:

I. Grundlegende Informationen

Markenhersteller: Espressif (Shanghai, China)

Modellinterpretation

ESP32-C3: Eingebauter RISC-V-Single-Core-Hauptsteuerchip

WROOM-02: Standard-SMD-Funkmodulserie

N4: 4 MB Quad SPI Flash, industrieller Temperaturbereich -40℃~+85℃

Antenne: Integrierte PCB-Antenne (keine U.FL-Buchse, unterschieden durch Suffix 02U für externes Antennenmodell)

Paket: 19-poliges SMD-Oberflächenmontagemodul, Größe 18×20×3,2 mm

II. Kernhardwareparameter

1. Prozessor und Speicher

CPU: 32-Bit-RISC-V-Single-Core, maximal 160 MHz

ROM: 384 KB

SRAM: 400 KB (16 KB Cache) + 8 KB RTC-SRAM

Flash: 4 MB (N4 steht für 4 MB, N8 für 8 MB)

Eingebauter hochpräziser 40-MHz-Quarzoszillator von Espressif Systems

2. Drahtlose Kommunikation (Wi-Fi + BLE Dual)

WLAN 2,4G

Standard: 802.11 b/g/n, 1T1R

Bandbreite: 20 MHz/40 MHz, maximale Geschwindigkeit 150 Mbit/s

Kanal: 2412–2484 MHz (1–13 Kanäle)

Modus: Station / SoftAP / Hybrid Dual Mode, unterstützt 4 virtuelle WLANs

Sendeleistung: 20,5 dBm; Empfangsempfindlichkeit - 105 dBm

Funktionen: FTM Ranging, WMM, Frame Aggregation, Antennendiversität

Bluetooth 5.0 BLE

Rate: 125K/500K/1M/2Mbps

Unterstützung: BLE Mesh, Broadcast-Erweiterung, Multi-Broadcast-Set

Gemeinsam genutzte Wi-Fi/Bluetooth-Antennen, integrierte Koexistenzplanung, keine gegenseitige Beeinflussung von Espressif Systems

3. Peripherieressourcen (15 GPIOs)

Alle GPIOs können umprogrammiert werden, integrierte Hardware-Peripherie:

Kommunikation: UART×2, I2C, SPI, I2S Audio, TWAI (CAN2.0), USB (serielle Schnittstelle / JTAG-Debugging für zwei Zwecke)

Analog: 8 Kanäle SAR ADC (12 Bit), integrierter Chip-Temperatursensor

Steuerung: LED-PWM-Mehrfachausgang, Infrarot-Fernbedienung, allgemeiner DMA, Hardware-Watchdog, Timer

3 GPIOs zum Verbinden von Startkonfigurationspins und Auswahl des Einschaltmodus von Espressif Systems

4. Strom- und Stromverbrauch

Versorgungsspannung: 3,0 V ~ 3,6 V (typisch 3,3 V)

Spitzenübertragungsstrom: 280 ~ 345 mA

WLAN-Empfangsstrom: 82 mA

Low-Power-Sleep: RTC-Tiefschlaf nur mehrere μA-Level, geeignet für Batteriegeräte

Betriebstemperatur: -40℃ ~ +85℃ (N-Serie ist normales Industriemodell; H4 ist - 40~105℃ Hochtemperaturmodell)

Staubbeständigkeitsstufe: MSL3, kompatibel mit Oberflächenmontage-Reflow-Löten

5. Strukturelle Verpackung

Oberflächenmontierte 19-polige, störungsfreie Metallabschirmung

Integrierte PCB-Antenne, keine zusätzliche externe Antenne erforderlich, vereinfacht die Gesamtstruktur

III. Tabelle zur schnellen Unterscheidung ähnlicher Serienmodelle

Temperaturbereich der Blitzantenne des Modells

ESP32-C3-WROOM-02-N4 4 MB Platinenmontierte Leiterplatte -40 ~ 85 ℃

ESP32-C3-WROOM-02-N8 8 MB Platinenmontierte Leiterplatte -40 ~ 85 ℃

ESP32-C3-WROOM-02U-N4 4 MB externe U.FL-Antenne -40 ~ 85 ℃

ESP32-C3-WROOM-02-H4 4 MB Platinenmontierte Leiterplatte -40 ~ 105 ℃ (hohe Temperatur)

Vier. Kernvorteile des Produkts

Offene RISC-V-Architektur, keine ARM-Lizenzgebühren, niedrigere Kosten und höhere Produktionskosten

Einzelmodul Wi-Fi + BLE, unterstützt Bluetooth-Kopplung, drahtlose Datenübertragung, Mesh-Netzwerk

Umfangreiche Peripheriegeräte: können Sensoren, Displays, Motoren, CAN-Bus und Audiolautsprecher direkt anschließen

Extrem niedriger Stromverbrauch im Ruhezustand, geeignet für tragbare Geräte mit Lithiumbatterie

Kompakte Größe, abgeschirmtes Design, einfach zu bestehende Zertifizierungen für Haushaltsgeräte/industrielle Elektromagnetik

Offizielle ESP-IDF- und Arduino-Open-Source-Entwicklungsframeworks von LeCang, niedrige Entwicklungsschwelle

Fünf. Hauptanwendungsszenarien

1. Smart Home (Maximalnutzungsszenario)

Intelligente Wi-Fi-Steckdosen, Schalter, Lichtsteuerungen, Vorhangmotoren

Temperatur-Feuchtigkeits-/menschliche Infrarot-/Gassensor-Netzwerkterminals

Intelligente Kleingeräte: Luftbefeuchter, Luftreiniger, Wasserspender, Fußbäder

2. Industrielle Automatisierung (kompatibel – 40–85 °C großer Temperaturbereich)

Industrielles drahtloses Erfassungsterminal: sammelt Spannungs-, Strom-, Temperatur-, Feuchtigkeits- und Gassensordaten (gepaart mit den Gassensoren SO-E2-960 und MSA, die Sie zuvor konsultiert haben).

Drahtloses CAN-Bus-Gateway, Fernüberwachung von Geräten, 485-zu-Wi-Fi-Übertragungsmodul

Drahtlose Datenübertragung für Instrumente, drahtloser Daten-Upload für Inspektionsinstrumente

3. Unterhaltungselektronik und tragbare Geräte

Bluetooth/Wi-Fi Dual-Mode-Armband, Gesundheitsdetektoren, Waagen

Drahtlose Sprachplayer, Bluetooth-Lautsprecher, I2S-Audiogeräte

Fernbedienungsgeräte, Infrarot-Weiterleitungs-Gateways

4. Sammlung des Internets der Dinge, Sicherheitsausrüstung

Batteriebetriebene Kollektoren mit geringem Stromverbrauch (Überwachung der Feldumgebung, Lagertemperatur und Luftfeuchtigkeit)

Drahtlose Zugangskontrolle, Personenalarm, Kamera-Unterplatine

Gemeinsam genutzte Geräte (Powerbanks, Bike-Sharing-Positionierungs-Kommunikationsboard)

5. Bildung, DIY-Entwicklung

Lehr-Entwicklungsboard für das Internet der Dinge, Maker-Projekte, experimentelle Plattform für drahtlose Steuerung
