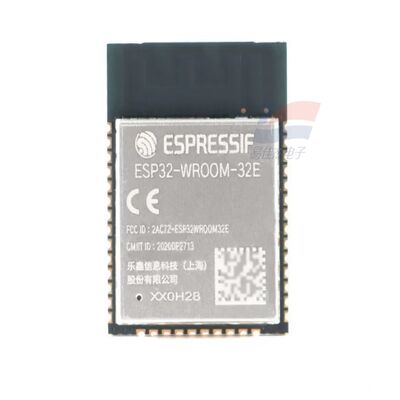

YJJ ESP32-WROOM-32E Dual-Core-WLAN- und Bluetooth-MCU-Modul – LoT-Wireless-Modul

Produktbeschreibung:

YJJ ESP32-WROOM-32E Dual-Core-WLAN- und Bluetooth-MCU-Modul – IoT-Wireless-Modul

Merkmale:

ESP32: Der Dual-Core-LX6-Hauptsteuerchip der ersten Generation

WROOM-32: Standard-Funkmodulserie

E: Für V3 optimiertes Silizium (Ersatz des alten 32D, Behebung von Hardwarefehlern, HF- und Sicherheits-Upgrades)

Antenne: Integrierte PCB-Antenne; Zusatz UE = mit U.FL-Außenantennenbuchse

Flash-Version: N4 (4 MB) / N8 (8 MB) / N16 (16 MB)

Optionale R2-Version: Integrierter 2 MB PSRAM, geeignet für Sprach- und Bild-Caching

II. Kernhardwareparameter

1. Hauptkontrolle und Lagerung

CPU: Dual-Core 32-Bit Xtensa LX6, einstellbare Frequenz von 80 bis 240 MHz, unabhängige Dual-Core-Leistungsdomänen

Interner Speicher: 448 KB ROM + 520 KB SRAM + 16 KB RTC SRAM

Flash: Standard 4 MB, optional 8 MB/16 MB SPI-Flash

High-End-R2-Modell: Zusätzliches 2 MB Oktal-PSRAM (für Sprach- und Kamera-Caching)

Ultra-Low-Power-ULP-Coprozessor: Sammelt unabhängig Sensordaten im Ruhemodus und im Standby-Modus im Mikroampere-Bereich für die gesamte Maschine

2. 2,4G WiFi + Bluetooth Dual-Mode WiFi

Standard: 802.11 b/g/n 1T1R, maximal 150 Mbit/s

Betriebskanäle: 2412–2484 MHz, unterstützt STA/AP/Mixed, WiFi Mesh, OTA-Remote-Upgrade

Funkoptimierung: Upgrade der 32E-Antennenanpassungsschaltung im Vergleich zu 32D, stabilere gleichzeitige Verbindungen für mehrere Geräte

Bluetooth 4.2 (BR/EDR + BLE)

Unterstützt BLE Mesh, Bluetooth-Broadcast-Pairing, SBC-Audiokodierung und AFH-Frequenzsprung-Anti-Interferenz

Kann gleichzeitig mit WLAN und Bluetooth arbeiten, kein Konflikt bei der Planung der Hardware-Funkkoexistenz

3. Peripherieressourcen (bis zu 26 GPIO)

Alle GPIO-Matrizen können frei wiederverwendet werden, integrierte Hardware-Peripherie:

Kommunikation: 3 UART, I2C, SPI, I2S Audio, TWAI (CAN2.0), SDIO

Analog: 8 12-Bit-SAR-ADC, 2 8-Bit-DAC, kapazitiver Berührungssensor

Steuerung: 16 LED-PWM, motorspezifisches PWM, Infrarot-Transceiver, Impulszähler, Hardware-Watchdog

Unterstützt die Erweiterung von SD-Karten-Peripheriegeräten für Speicher mit großer Kapazität

4. Elektrik, Größe und Umgebung

Stromversorgung: 3,0 ~ 3,6 V (typisch 3,3 V)

Größe: 18 × 17,5 × 3,2 mm, 38-Pin-Standard-SMD-Oberflächenmontage, Metallabschirmungsabdeckung

Betriebstemperatur: Standardversion - 40℃~+85℃; Hochtemperaturversion bis - 40℃~+105℃

Feuchtigkeitsbeständigkeit: MSL3, unterstützt die Massenproduktion von Reflow-Löten

Zertifizierungen: BQB Bluetooth, FCC/CE-Funkfrequenz, RoHS

III. Upgrade-Punkte von 32E im Vergleich zum vorherigen 32D-Kern

Chip-Upgrade V3-Silizium: Behebt Crystal-Startanomalie, PSRAM-Cache-Absturz und Bluetooth-Trennungsfehler

Sicherheitsverbesserung: Unterstützt Secure Boot V2, Flash-Hardwareverschlüsselung, geeignet für kommerzielle Netzwerkgeräte

Funkoptimierung: stärkerer Schutz vor elektromagnetischen Störungen, deutliche Verbesserung der WLAN-Stabilität von Geräten mit Metallgehäuse

Software vollständig kompatibel: Pin-Definitionen bleiben unverändert, können direkt Pin-zu-Pin durch 32D ersetzt werden, keine Änderung der Leiterplatte erforderlich

Lieferstabilität: Espressif fördert hauptsächlich das Massenproduktionsmodell, 32D wird nach und nach eingestellt, neue Projekte bevorzugen 32E

IV. Einfache Unterscheidung zur ESP32-S3 / ESP32-C3-Tabelle

Kernpositions-Hauptunterschiede des Modells

ESP32-WROOM-32E Allgemeines IoT-Modul Dual-Core LX6, keine KI-Hardwarebeschleunigung, komplette Peripherie, hohes Preis-Leistungs-Verhältnis

ESP32-C3-WROOM-02 Kostengünstiger Minimal-IoT-RISC-V-Single-Core, kleiner, nur für einfache Sensorvernetzung geeignet

ESP32-S3-WROOM-1 AI Voice/Vision Specialized Dual-Core LX7 mit AI-Vektoranweisungen, unterstützt DVP-Kamera, großes PSRAM

V. Mainstream-Anwendungsszenarien

1. Smart Home (häufigstes Szenario)

Intelligente Steckdosen, Wandschalter, RGB-Beleuchtungssteuerung, Vorhangmotoren, Temperatur-/Feuchtigkeits-/Human-Sensing-Gateway; Bluetooth-Pairing + WiFi-Fernbedienung, Full-House-Mesh-Verknüpfung.

2.485/CAN zu WiFi Wireless Gateway, Fernüberwachung von Industrieanlagen

3. Audio- und Sprachgeräte

Bluetooth-WiFi-Dual-Mode-Lautsprecher, Sprachansage-Terminal, einfache Spracherkennung, MP3-Player; Die PSRAM-Version kann Audiostreams zwischenspeichern.

4. Industrielle Automatisierung

Industrieller Datenrekorder, Erfassung des Gerätestatus, Online-Überwachung von Temperatur/Feuchtigkeit/Druck, drahtlose SPS-Erweiterung, IoT-Erfassungsknoten für landwirtschaftliche Gewächshäuser; Großer Temperaturbereich -40~85℃, geeignet für Werkstätten/im Freien.

5. Unterhaltungselektronik und Herstellergeräte

WiFi-ferngesteuertes Auto, elektronische Waage, Gesundheitsdetektor, gemeinsam genutzte Geräte (Ladebatterie / Aufbewahrungsschrank), Arduino/ESP-IDF-Entwicklungslernbrett.

6. Sicherheit und Low-Power-Überwachung

Batteriebetriebene Außenumgebungsüberwachung, Temperatur-/Feuchtigkeitsrekorder für Lagerhallen, Zugangskontrollcontroller, Alarmgerät mit Personenerkennung; Tiefschlafmodus für monatelange Akkulaufzeit.

Spezifikationen:
