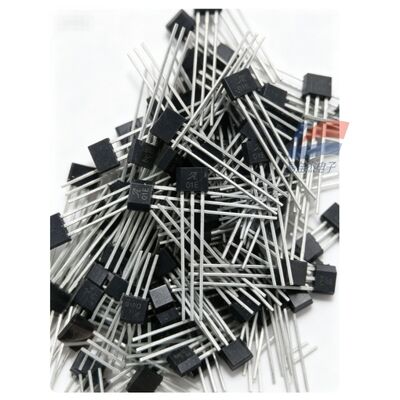

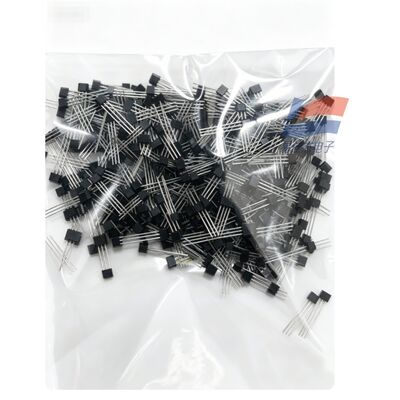

YJJ A1101EUA-T Einpolar-Digital Hall Switch mit Silk-Screen 01E Automobilelektronik

Produktbeschreibung:

YJJ A1101EUA-T Einpoliger digitaler Hall-Schalter mit siebgedruckter 01E-Automobilelektronik

Merkmale:

I. Grundlegende Informationen

Vollständiger Modellname: A1101EUA-T, Siebdruck 01E
Gehäuse: 3-poliger SIP-3-Durchgangsstecker (TO92-äquivalenter langer Stiftstecker)
Gerätetyp: Kontinuierlicher einpoliger Hallschalter (Digitalausgang), erfasst nur den S-Pol (Südpol) des Magneten
Interne Integration: Spannungsstabilisierungsschaltung, Hall-Element, Signalverstärker, Schmitt-Trigger, NMOS-Open-Drain-Ausgangstransistor
Zertifizierungen: AEC-Q100-Automobilqualität, RoHS-Umweltschutz, hohe ESD/EMV-Entstörung, Verpolungsschutz der Batterie
II. Elektrische Kernparameter (25℃ Standardbetriebsbedingung)
1. Tabelle mit den elektrischen Eigenschaften des Netzteils
Parameterspezifikationswerte
Betriebsversorgungsspannung VCC 3,8 V ~ 24 V DC (kompatibel mit 5 V/12 V/24 V Industriesteuerung/Automobilstromversorgung)
Maximale Spannungsfestigkeit ±30 V (eingebauter Verpolungsschutz und Überspannungsschutz)
Typischer statischer Betriebsstrom 7,5 mA
Einschaltzeit ≤ 4 μs, Magnetfeld kann sofort beim Einschalten erkannt werden
2. Tabelle der Magnetfeldauslöseparameter (Kernmagnetleistung).
Parameter Typischer Wert Erklärung
Arbeitsauslösepunkt BOP (S-Pol geschlossen) 175 Gs (17,5 mT) Der Ausgang wird auf Low gezogen und leitet, wenn das Magnetfeld ≥ 175 Gs beträgt
Auslösepunkt BRP (Magnet weit entfernt) 45 Gs (4,5 mT) Der Ausgang wird abgeschaltet und hat einen hohen Widerstand, wenn das Magnetfeld < 45 Gs ist
Magnetisches Hysteresefenster BHYS 130Gs Verhindert, dass Magnetfeldjitter falsch ausgelöst wird
Erkennungspolarität Einpolig, reagiert nur auf den Südpol des Magneten. N-Pol reagiert nicht
3. Ausgabeparameter
Ausgangsstruktur: N-Kanal-Open-Drain (offener Kollektor), muss einen oberen Pull-up-Widerstand verwenden
Maximaler Stromverbrauch IOUT: 25 mA, kann LEDs und kleine Relais direkt ansteuern
Sättigungsabfall (Leitung bei 20 mA): Typisch 215 mV, maximal 400 mV
Leckstrom im ausgeschalteten Zustand: ≤ 10 μA
4. Umgebung und Temperatur
Betriebstemperatur: -40 ℃ ~ +85 ℃ (breiter Temperaturbereich in Fahrzeugqualität)
Lagertemperatur: -55 ℃ ~ +150 ℃
Verpackungsmaterial: Schwarze Epoxidharz-Kunststoffverpackung, resistent gegen Vibrationen und Feuchtigkeit
III. Kernproduktvorteile
Breite Spannung 3,8–24 V, geeignet für 5-V-Verbrauchergeräte, industrielle 24-V- und 12-V-Automobilsysteme;
Die werkseitige Verpackungskalibrierung eliminiert Temperaturdrift bei Einspritzbelastung und sorgt für stabile Triggerpunkte über den gesamten Temperaturbereich.
Kontinuierliche Echtzeiterkennung, keine Schlafverzögerung, reagiert sofort auf Magnetbewegung;
Eingebaute Mehrfachschutzfunktionen: Verpolungsschutz, Überspannung, ESD, starke EMV gegen Motorstörungen;
Kein externer Bypass-Kondensator, die Schaltung ist äußerst einfach;
DIP-SIP-Verpackung mit langen Stiften, praktisch für manuelles Löten, Plug-in-Produktion;
Festkörper ohne mechanische Kontakte, über eine Milliarde Mal Lebensdauer, kein Verschleiß, keine Funkenbildung.
IV. Spezifische Anwendungszwecke
1. Automobilelektronik (Hauptszenarien für die Automobilindustrie)
Sitzpositionserkennung, Tür-/Heckklappen-/Fensterschlossschließungserkennung;
Getriebeschaltsensor, Gaspedal-/Drosselklappen-Positionsbegrenzung;
Scheibenwischer, Schiebedach-Wegbegrenzung, neue Energieladepistole-In-Place-Erkennung.
2. Industrielle Automatisierungsausrüstung
Zylinder/Kolben des elektromagnetischen Ventils eingebauter magnetischer Endschalter;
Sägeband, Walzendrehzahlzähler, Anwesenheitserkennung von Metallwerkstücken;
Schranktür, Sicherheitsschutztür-Magnetverschlussalarm;
Erfassung der Drehzahl des Lüfters, Motorrotors, Impulszählung.
3. Haushaltsgeräte und Smart Home
Magnetische Erkennung der Waschmaschinentürabdeckung, Erkennung des Kühlschranktürschalters;
Magnetische Induktion der Staubsaugerkollision, Erkennung von Wassertank/Staubbox vor Ort;
Eingebauter Wasseraufbereitungsfilter, Erkennung des Schließens des Reiskocherdeckels;
Intelligente Türverriegelung mit magnetischer Ansaug-In-Place-Erkennung.
4. Unterhaltungselektronik, Instrumentierungsausrüstung
Klappdeckel der Powerbank, Weckerkennung beim Öffnen des Bluetooth-Headset-Fachs;
Drucker, Schließen des Scannerdeckels, Identifizierung der Verbrauchsmaterialbox vor Ort;
Durchflussmesser, Wasserzähler / Gaszähler, magnetische Impulszählung;
Identifizierung des Batteriefachs des Handgeräts mit magnetischer Saugfunktion.
5. Sicherheit und Lagerung
Magnetischer Türalarm, Lagerschrank, sichere Türstatusüberwachung;
Magnetische Induktion der Materialpräsenz am Fließband, Sortieren und Zählen.
