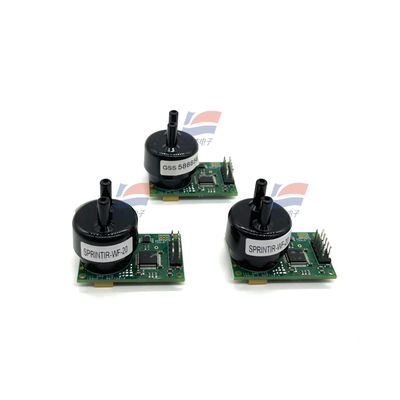

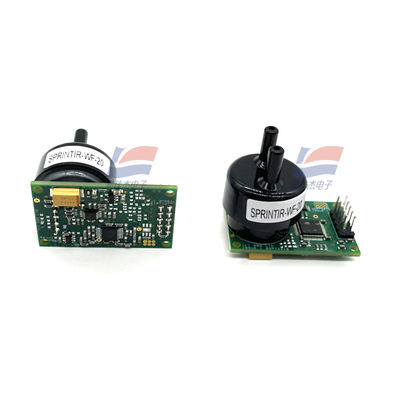

YJJ SprintIR-6S-20 NDIR Nicht-dispersierender Infrarot-CO2-Kohlendioxid-Sensor 0-20% medizinische Ausrüstung

Beschreibung des Produkts:

YJJ SprintIR-6S-20 NDIR Nicht-dispersierender Infrarot-CO2-Kohlendioxid-Sensor 0-20% für medizinische Geräte

Eigenschaften:

I. Grundinformationen

Modell: SprintIR-6S-20

Marke: GSS (UK Gas Sensing Solutions)

Erkanntes Gas: CO2 (Kohlendioxid)

Detektionsprinzip: Festkörper-LED-Quelle NDIR (nicht dispersives Infrarot)

Probenahmeverfahren: Strömungstyp (Gaswegpumpe für den Gaszufuhr)

Spezifikation des Bereichs: 0 - 20% CO2 (200 000 ppm) Tabelle

Technische Parameter des Projekts

Messbereich 0 - 20% CO2

Messgenauigkeit ± (70 ppm + 5% Messwert)

Auflösung 10 ppm

Datenauffrischungsrate 20 Hz (Ausgabe von 20 Datensätzen pro Sekunde)

Erste gültige Messung < 0,5 s, Vorwärme < 30 s

Nichtlinearer Fehler < 1%FS

Eingebettete Funktionen automatisches Nullstellen

Druckbereich 500 - 2000 mbar

Druckkoeffizient 0,13% / mbar

Lebensdauer > 15 Jahre

Tabelle der elektrischen Parameter

Projektindikatoren

Stromversorgungsspannung 3,25 - 5,5 VDC, empfohlen 3,3 V

Durchschnittlicher Betriebsstrom < 12mA, Spitzenstrom 33mA

Gesamter Stromverbrauch Typischer 35 mW

Kommunikationsoberfläche TTL UART serielle digitale Ausgabe

Umweltbedingungen

Betriebstemperatur: 0 °C bis +50 °C

Luftfeuchtigkeit: 0 - 95% RH (ohne Kondensationswasserdampf)

Aufbewahrungstemperatur: -30 °C ~ +70 °C

Mechanische Maße

Außendurchmesser der Sonde: Φ23,8 mm, Höhe 24 mm

Luftdüse: Doppelrohrluftdüse, kompatibel mit flexibler Probenahme mit Schlauchpumpe

Gewicht: Probe 7,5 g, insgesamt mit PCB-Montage 16 g

III. Produktvorteile

Ultra-Hochgeschwindigkeits-Antwort: 20Hz-Hochfrequenz-Probenahme, perfekt erfasst respiratorische Wellenformen, ist eine gängige medizinische Hochgeschwindigkeits-CO2-Sonde;

Infrarot-LED im festen Zustand, keine Filamentalterung, Lebensdauer weit über dem traditionellen NDIR-Lampentyp;

Extrem kleine 2 ml Gaskammer, kleines Totvolumen, schneller Gaswegwechsel, geeignet für die Umgehungsprobenahme;

Digitale UART-Ausgabe, keine analoge Verstärkung erforderlich, Single-Chip direkt Konzentration ablesen;

Vergoldete optische Hohlraum, resistent gegen Wasserdampf Störungen, langfristige Basisstabilität.

IV. Hauptanwendungen

1Medizinische Ausrüstung (Kernanwendung)

Ventilatoren, Anästhesiegeräte zur Überwachung von Endflutkohlenstoffdioxid (EtCO2)

Lungenfunktionstester, Stoffwechselkarren, Ausrüstung für Herz-Lungen-Übungen;

Tierversuchs-Atemkammern, Veterinäranästhesie-Überwachungsgeräte.

2. Forschung und physiologische Erkennung

Gasanalyse für die Prüfung der körperlichen Eignung bei Bewegung von Menschen;

Dynamische Versuche zur schnellen Konzentrationsverfolgung des Gasweges;

Dynamische Überwachung von CO2 in biologischen Inkubatoren.

3Industrie und Verpackungsindustrie

Online-Gaserkennung für Verpackungen in modifizierter Atmosphäre (MAP);

Schnelle Überwachung der CO2-Konzentration in Feuerlöschgasen;

Gaschromatographie, dynamisches Gasverteilungsgerät, Gasbahnanalyse-Modul.
