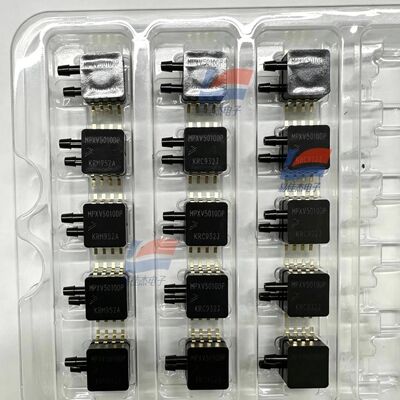

YJJ MPXV5010DP Differenzdrucksensor 0-10kPa HVAC und medizinische Anwendungen

Produktbeschreibung:

YJJ MPXV5010DP 0–10 kPa Differenzdrucksensor für HVAC und medizinische Anwendungen

Merkmale:

I. Kernparameter

1. Druckbereich

Messart: Differenzdruck (Differenz), Doppeleinlass P1-P2

Bereich: 0 - 10 kPa (0 - 1,45 PSI, ca. 1000 mm Wassersäule)

Maximale Überlastung: 40 kPa

Bruchdruck: 100 kPa

2. Elektrischer Ausgang (verstärkt, mit Temperaturkompensation)

Stromversorgung: 4,75–5,25 VDC (standardmäßige 5-V-Einzelchip-Mikrocontroller-System-Stromversorgung)

Ausgangsspannung: 0,2 V (0 kPa) – 4,7 V (Vollausschlag 10 kPa), linearer analoger Spannungsausgang

Empfindlichkeit: 450 mV/kPa

Reaktionszeit: ≤ 1 ms

Genauigkeit: Gesamtfehler innerhalb des gesamten Temperaturbereichs von 0 - 85 °C ≤ ±5 % FS, werkseitig kalibriert, integrierte Temperaturkompensationsschaltung auf dem Chip, keine externe Konditionierungsschaltung erforderlich

3. Umgebung und Struktur

Betriebstemperatur: -40℃ bis +125℃

Paket: SIP-6-Direkteinführung, Doppelhaken-Luftdüse (Außendurchmesser φ3,3 mm), verbunden mit Silikonkautschukschlauch

Medium: Nur für trockene und saubere Luft geeignet, nicht geeignet für Flüssigkeiten, korrosive Gase

Pins: 1 = VCC 5V; 2 = Masse; 3 = Analogausgang; 4/5/6 = Schwimmende Stifte

II. Musterbriefinterpretation

MPXV: Serie mit On-Chip-Signalverstärkung + Temperaturkompensation

5010: Bereichscode 0 - 10 kPa

DP: Differenzdruck = Differenzdrucktyp mit zwei Anschlüssen (zwei Druckanschlüsse, Messung der Druckdifferenz zwischen zwei Punkten)

III. Hauptanwendungen

1. HVAC-Lüftungsindustrie (am häufigsten verwendet)

Messung der Druckdifferenz vor und nach Ventilatoren, statische Druckmessung von Kanälen

Überwachung der Filterverstopfung: Ein Anstieg der Druckdifferenz vor und nach den Filtern zeigt an, dass der Filter verstopft ist

Druckregelung von Reinräumen, staubfreien Werkstätten, Überwachung der Lüftungsluftmenge

2. Medizinische Ausrüstung

Messung der Luftströmungsdruckdifferenz in Beatmungsgeräten und Anästhesiegeräten

Luftstrommessung in Lungenfunktionstestgeräten

Druckerfassung für Luftdruckkontrollsysteme in Krankenhausbetten

3. Industrielle Messung und Steuerung

Messung der Windgeschwindigkeit mit Staurohren (kombiniert mit Differenzdruck zur Berechnung der Windgeschwindigkeit)

Messung kleiner Gasdurchflüsse (Drosselung + Differenzdruckumrechnung in Durchflussrate)

Überwachung des Unterdrucks von Ventilatoren, Vakuumpumpen

Drucküberwachung von Gasanalysatoren

4. Haushaltsgeräte und Instrumente

Druckerkennung des Wasserstandes in Waschmaschinen

Druckregelung kleiner Luftpumpen im geschlossenen Regelkreis

Luftdichtheitsprüfung, Mikrodruckprüfgeräte
