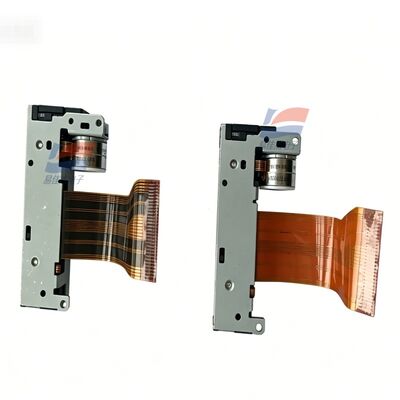

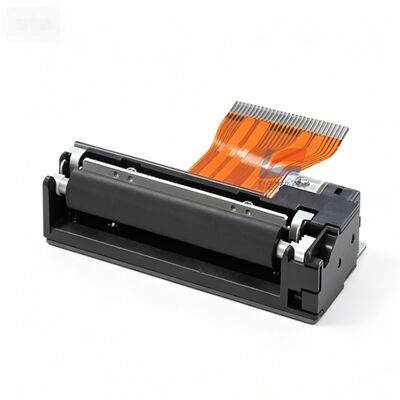

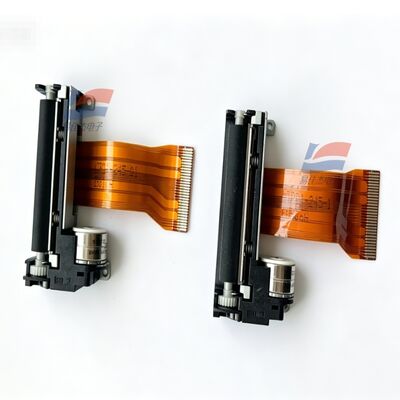

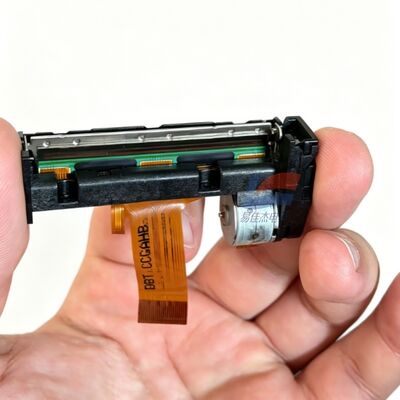

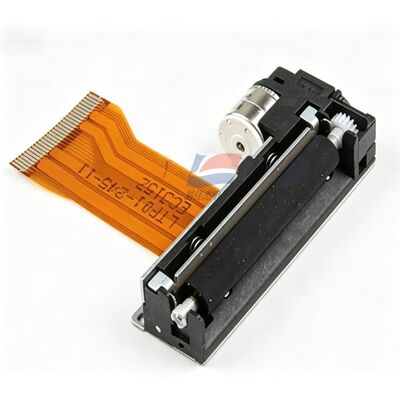

YJJ LTP01-245-C1 3,0 - 4,2 V Niederspannungsmedizinisches Instrument Wärmedruckkopf ohne Papierzufuhrschacht Öffnungs-/Schließschalter

Beschreibung des Produkts:

YJJ LTP01-245-C1 3,0 - 4,2 V Niederspannungsmedizinisches Instrument Wärmedruckkopf ohne Papierzufuhrschacht Öffnungs-/Schließschalter

Eigenschaften:

I. Grundinformationen

Modell: LTP01-245-C1 (Originalprodukt von Seiko Instruments)

Typ: Horizontale thermische Druckerkern (2 Zoll, 58 mm Papierbreite)

Suffix C1: keine Schaltstelle zur Erkennung der Öffnung der Papierzufuhrwelle, nur eine thermische Kopftemperaturerkennung und eine photoelektrische Erkennung des Papiermangels

Kompatible Alternativen: Fujitsu FTP628MCL101, heimischer ATP201-Mechanismus

II. Spezifikationen für den Druck

Druckmethode: Thermaldotmatrix-Reihendruck

Einzelreihen- und Spaltenpunkte: 384 Punkte / Zeile

Auflösung: Horizontale 8 Punkte/mm, vertikale 16 Punkte/mm

Papierbreite: 58 mm (Toleranz 0~-1 mm)

Wirkliche Druckbreite: 48 mm

Höchstdruckgeschwindigkeit: 75 mm/s

Papierzufuhr-Schrittentfernung: 0,0625 mm

Maximalpunkte der synchronen Heizung: 64 Punkte

Papierzuführungsweg: Bogenförmige Zufuhr, einfache Zufuhrstruktur

III. Konfiguration des Detektionssensors

Erfassung der Temperatur des Wärmekopfes: eingebauter Thermistor

Nachweis von Papierknappheit: Reflektor-Fotoelektrischer Sensor

Ermittlung der Öffnung/Schließung des Papierzuführschachts: Keine (Version C1 unterscheidet sich vom Modell mit Schalter)

IV. Parameter der Stromversorgung

1Zwei unabhängige Stromversorgungen

Logische Steuerungsspannung Vdd: 3,0 ~ 3,6 V / 4,75 ~ 5,25 V (wählen Sie eine)

Heizkopf/Motorantrieb Spannung Vp: 4,75~9,5V Gleichstrom

2Spitzenstrom

Spitzenstrom des Druckkopfes: 3,76A (9,5V, 64 Punkte gleichzeitig erhitzt)

Höchststrom des Schrittmotors: 0,6A

3. Verkabelungsschnittstelle: 30Pin flexible FPC-Verkabelung

V. Lebensdauer und Umweltparameter

Lebensdauer des Druckes

Gesamtlebensdauer des Heizimpulses: 100 Millionen Impulse

Lebensdauer des Papierpfades: 50 km (mit Original-Werk-qualifiziertem thermischem Papier)

Betriebstemperatur: 0 °C bis +50 °C

Aufbewahrungstemperatur: -20°C ~ +70°C

Betriebsfeuchtigkeit: 20% bis 80% RH, keine Kondensation

VI. physische Abmessungen und Gewicht

Gesamtmaße (ohne Vorsprünge): 69,8 × 32,7 × 15,3 mm

Gesamtgewicht: ca. 44 g

Struktur: Metallbasis + Metallgetriebe, stabile Wärmeabgabe

VII. Anwendbare Ausrüstung

Handheld-POS-Maschinen, medizinische Prüfgeräte, tragbare Aufzeichner, Kleintextdruckmaschinen für industrielle Instrumente, Fahrzeugterminals, tragbare Kassendruckmaschinen
