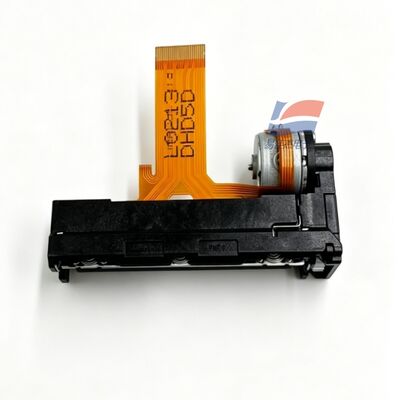

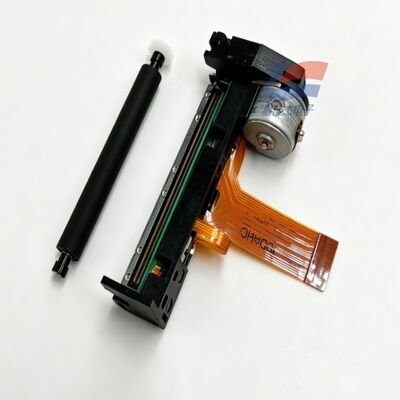

YJJ LTP02-245-13 2-Zoll 58mm Ultra-Dünnerthermischer Druckerkern für tragbare Handheld-POS-Maschinen

Beschreibung des Produkts:

YJJ LTP02-245-13 2-Zoll 58mm Ultra-Dünnerthermischer Druckerkern für tragbare Handheld-POS-Maschinen

Eigenschaften:

I. Grundinformationen über die Modelle

Modell: LTP02-245-13

Typ: Thermischer Druckerkern im Reihentyp (ultra dünnes kleines 2-Zoll-Modell)

Unterscheidung durch Suffix: Version 13 verfügt über keinen Schalter zur Erkennung der offenen Abdeckung des Druckpapierwellen.Nur der Standardversion fehlt der Fotoelektrische Sensor + Druckkopf Wärmewiderstand Temperaturmessung; die gleiche Serie LTP01 ist ein dickes Modell mit einem großen Volumen, LTP02 konzentriert sich auf Leichtigkeit und Portabilität

II. Spezifikationen für den Druck

Druckmethode: Thermaldotmatrix-Reihendruck

Zahl der Punkte in einer Zeile: 384 Punkte pro Zeile

Auflösung: Horizontale 8 Punkte/mm (203 DPI), vertikale 16 Punkte/mm

Abstand: Horizontale 0,125 mm, vertikale 0,0625 mm

Papierbreite: Standard 58 mm (kompatibel mit 57,5 ± 0,5 mm Thermalpapier)

Wirkliche Druckbreite: 48 mm

Papierdicke: 60 bis 80 μm gewöhnliches Thermopapier

Höchstdruckgeschwindigkeit: 100 mm/s (Industrie-Hochgeschwindigkeitsmodell gleicher Größe)

Maximale synchrone Heizpunkte: 45 Punkte (niedriger Stromverbrauch im Vergleich zu LTP01)

Papierzufuhrstruktur: Gerade Papierzufuhr, einfacher Papierzufuhrmechanismus, kompakte Struktur

III. Eingebaute Detektionssensoren

Messung der Druckkopftemperatur: eingebauter NTC-Wärmwiderstand, Überhitzschutz

Nachweis von Papierknappheit: Reflektor-Fotoelektrischer Sensor

Nachweis der offenen Abdeckung des Papierschachts: Keine (Hauptunterschied von Version 13)

IV. Parameter der elektrischen Stromversorgung (dual independent power supply)

1. Spannungsbereich

Heizungs- und Motorantriebsspannung Vp: 5,5 ~ 9,5 V Gleichstrom

Logische Steuerungsspannung Vdd: 3,0 ~ 3,6 V Gleichspannung (typisch 3,3 V)

2Spitzenstrom

Spitzenstrom des Druckkopfes: 2,64A (9,5V, gleichzeitige Erwärmung von 45 Punkten)

Höchststrom des Schrittmotors: 0,6A

Logischer Standby-Strom: ≤ 100 mA

3. Wärmewiderstand des Druckkopfes: 162~198Ω (typisch 180Ω@25°C)

4. Verkabelung: 30Pin FPC-Flexi-

V. Lebensdauer und Betriebsbedingungen für die Umwelt

Lebensdauer des Heizimpulses: ≥ 1 Milliarde Mal

Dauer des Verschleißes des Papierweges: ≥ 50 km (Originalfabrik-Standard-Wärmepapier)

Betriebsumfeld: -10°C ~ +50°C, 20% ~ 85% RH (keine Kondensation)

Aufbewahrungsumgebung: -20°C ~ +60°C, keine Kondensation

VI. physische Abmessungen und Gewicht

Gesamtmaße (ohne Motor- und Verkabelungsvorsteige): 67,3 × 18,1 × 30,0 mm

Nettogewicht der gesamten Maschine: ca. 28 g (etwa 40% leichter als LTP01-245, ultradünn und leicht)

VII. Hauptvorteile Vergleich LTP01-245-C1

Dicke nur 18,1 mm, deutlich reduziertes Volumen, geeignet für tragbare Handgeräte

Gesamtgewicht 28 g, leichtes Gewicht, bevorzugte Wahl für batteriebetriebene Geräte

Anzahl der synchronen Hotspots 45 Punkte, niedrigerer Spitzenstrom, niedrigere Leistungskosten

Höchste Druckgeschwindigkeit 100 mm/s, schneller als 75 mm/s bei LTP01

Mängel: Kompakte Innenstruktur, nicht geeignet für den kontinuierlichen langfristigen industriellen Druck mit großen Papierrollen

VIII. Anwendbare Vorrichtungen

Handheld-POS-Automaten, medizinische Analysatoren, tragbare Aufzeichner, tragbare Detektoren, Fahrkartenterminals, kleine tragbare Finanzterminals, tragbare Sammelgeräte für die Industrie
