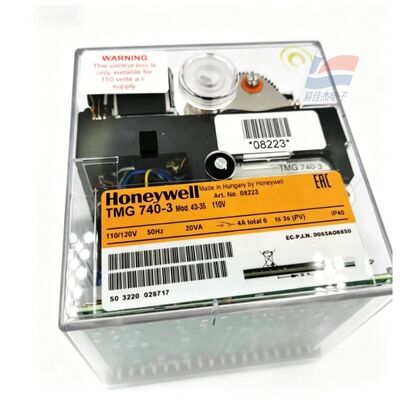

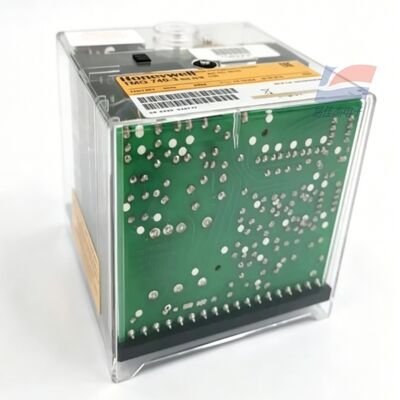

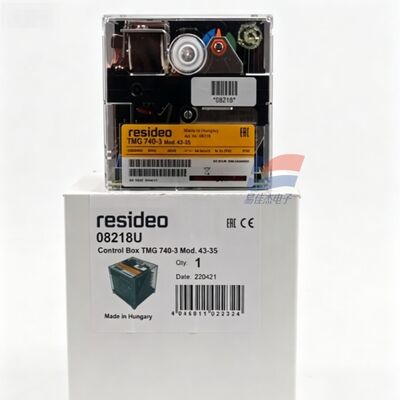

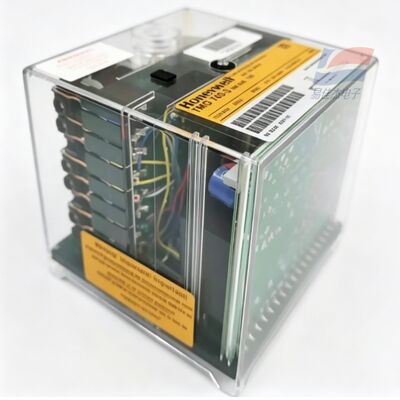

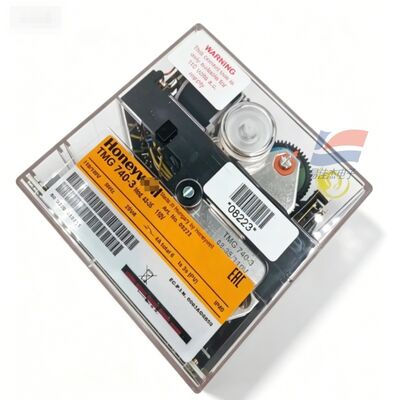

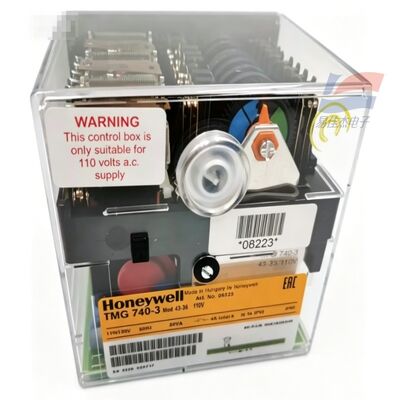

YJJ TMG740-3 TMG 740-3 Satronic Combustion Controller Zündprogramm-Controller für Kraftstoffbrenner

Beschreibung des Produkts:

YJJ TMG 740-3 Satronische Verbrennungssteuerung Steuerung des Zündprogramms für Brennstoffe

Eigenschaften:

I. Grundinformationen über die Fabrik

TMG740-3 ist ein hochleistungsfähiger Düngluft-Doppelzweck-Öl-Gas-Verbrennungsregler mit sicherheitsprogrammierbarer Steuerung.Es wird in der Industrie allgemein als Verbrennungssteuerung / Zündprogrammsteuerung bezeichnet..

Vollständige Modellsegmentierung und -klassifizierung

Vollständiges Modellformat: TMG 740-3 Mod.XX-XX, wobei Mod die Zeitparameter darstellt.

Mod.32-32 Auftragsnummer: 08211U

Mod.43-35 Auftragsnummer: 08218U (in Lager bis zum Höchstbetrag auf dem Markt)

Mod.13-53 Auftragsnummer: 08223U

Produktposition

geeignet für mittelgroße Einstufen-/Zwei-Stufen-Brände mit mittlerer Leistung, proportional regulierte Gas-/Brennstoff-Doppelbrennmaschinen, Heißluft-Direktheizungen; Druckbläsertyp,die europäischen Verbrennungssicherheitsnormen EN298 erfüllen.

Beschreibung des Status

II. Kerntechnische elektrische und zeitliche Parameter

1. Spezifikationen für die Stromversorgung

Arbeitsspannung: AC220~240V (-15%~+10%), 50Hz (kompatibel mit 40~60Hz)

Gesamtstromverbrauch: ca. 15VA

Sicherung: 10A Schnellblas / 6A Langsamblas

Maximaler Ausgangsstrom eines einzelnen Endgeräts: 4A, Gesamtleistung der Maschine: 6A

Schutzniveau: IP44, Umgebungstemperatur der Installation: -20°C ~ +60°C

Gesamtgewicht der Maschine (einschließlich der Basis): 1100 g

2. Kompatibilität der Flammdetektion (gemeinsam für drei Arten von Detektoren)

Nachweismethode Auslöserempfindlichkeit Obergrenze der Verkabelungsdistanz

Ionensonde Ionisation 1,6 μA Gewöhnliches Draht 50 m / Schilddraht 100 m

UV-Ultraviolett-Fototube 70μA Gewöhnliches Draht 100m / abgeschirmtes Draht 200m

Infrarot-IR-Blitzsonde 5μA (Schwelle für 2 eingeschaltete LED-Leuchten)

3. Kalibriersequenz (Modell 43-35)

Vorblaszeit: 43 Sekunden (Zwanglüftung mit vollständig offenem Luftdämpfer)

Vorzündungszeit: feste 3 s

Sicherheitsventil Sicherheitsdetektionsintervall: 5 s (Sicherheitszündfenster, Timeout sperrt die Maschine im Falle eines Ausfalls)

Fehlverriegelung: Verlust der Flamme, unzureichender Luftdruck, UV-Sondenausfall alle automatisch verriegeln, müssen manuell zurückgesetzt werden

4. Hardwarestruktur

Durchsichtige Flammschutzhülle, Stecker-Basis-Endgerät

Interner synchroner Motor-Cam-Zeitmechanismus, 16 Cam-Schalter, Transformator, LED-Anzeiger für den Fehlerzustand (5 Flammenintensitätswerte)

Vorderseite mit Reset-Taste + Fehlerwarn-Anzeigerleuchte, Boden Jumper können für Luftdruckschalter konfiguriert werden, Zündüberwachungslogik

III. Anwendbare Ausrüstungsszenarien

Gas-/Brennstoffbrenner, Kessel und Dampferzeuger für Industriezwecke

Farbtrocknungsöfen mit Heißluft, Luftheizungen mit direkter Heizung

Zweistufige Feuer-/Verhältnisregelung Industrieheizungsanlagen, Ofenwärmebehandlungsanlagen

Zweistoff-Gas-Verbrennungseinheiten
