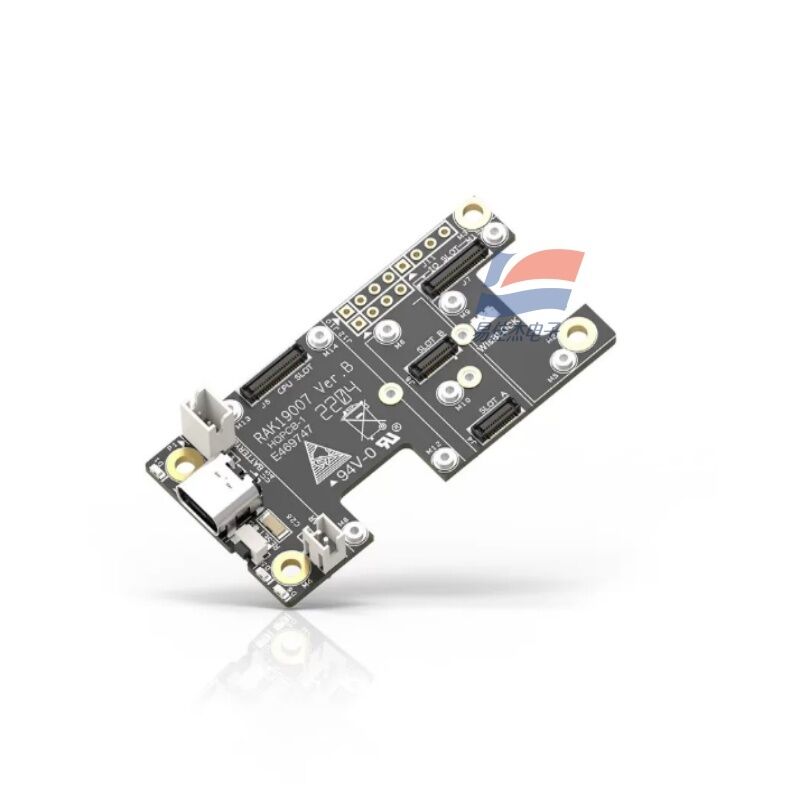

YJJ RAK19007 WisBlock-Basisplatine der 2. Generation – Evaluierungsplatine, Basismodul-Entwicklungsplatine

Produktbeschreibung:

YJJ RAK19007 WisBlock-Basisplatine der 2. Generation – Evaluierungsplatine, Basismodul-Entwicklungsplatine

Merkmale:

I. Grundlegender Überblick
RAK19007 ist das RAK WisBlock Universal-Evaluierungsboard/Basis-Entwicklungsboard der zweiten Generation und ersetzt das alte RAK5005-O. Es ist der Träger der gesamten modularen LoRaWAN-IoT-Lösung, die zum Hosten des WisBlock-Kerncontrollers, verschiedener Sensoren, der GNSS-Positionierung und der E/A-Erweiterungsmodule verwendet wird und Stromversorgung, Aufladung, serielle Schnittstelle und Buserweiterungsfunktionen bereitstellt. Es handelt sich um eine Standardbasis für die schnelle Prototypenentwicklung und Outdoor-Knoten mit geringem Stromverbrauch. RAKwireles... .
II. Kernhardwareparameter
1. Physische Größe und Struktur
Größe: 60 mm × 30 mm, ultradünne, kompakte Leiterplatte
Installation: 4 M2,5-Schraubenbefestigungslöcher, können direkt in das Gehäuse eingebaut werden

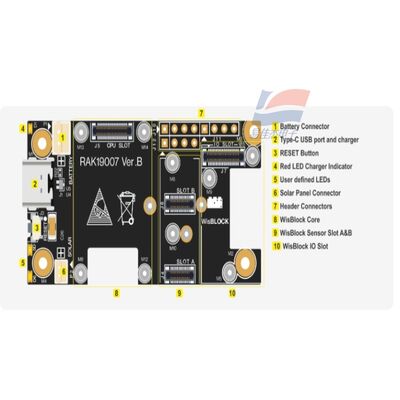

Slot-Layout:
CORE-Steckplatz (40Pin): 1 Pfad, WisBlock-Kernmodul installieren (z. B. RAK4631, RAK11200, RAK3172 usw. LoRa-Kern)
Sensorsteckplätze A/B/C: 3 Pfade, unterstützen kleine Standard-10-mm-Sensormodule (Temperatur, Feuchtigkeit, Gas, Photoelektrik, Beschleunigung usw.)
Steckplatz D (großer Steckplatz): 1 Pfad, kompatibel mit 23 mm großem Modul (GNSS-Positionierung RAK12500, 4G/NB-IoT-Mobilfunkmodul)
Optimierung der zweiten Generation: Das in Steckplatz D eingesetzte GNSS-Modul belegt keine anderen Sensorpositionen, wodurch das Problem des Platzkonflikts in der ersten Generation gelöst wird. RAKwireles...
Installationsmethode: Das Modul kann in beiden Ausrichtungen oben und unten auf der Grundplatte montiert werden
2. Stromversorgungssystem (Kernvorteil)
Mehrere Stromversorgungseingänge
USB-C 5V: Programm-Download, Debugging der seriellen Schnittstelle, Laden des Lithium-Akkus
BAT-Pad: 3,7-V-Einzel-Lithium-Polymer-Batterie-Stromversorgung
Solarpad: 5-V-Solarpanel-Eingang, netzunabhängige Selbstaufladung im Freien
Eingebauter Lithium-Batterie-Lademanagement-Chip, stoppt den Ladevorgang automatisch, wenn er voll ist
Zwei 3,3-V-Stromausgänge:
VDD: konstante Stromversorgung, versorgt die Core-Hauptsteuerung kontinuierlich mit Strom
3V3_S: kann per Software deaktiviert werden (gesteuert durch IO2-Pin), versorgt 4 Sensorsteckplätze unabhängig mit Strom und schaltet Peripheriegeräte ab, um den Stromverbrauch im Ruhezustand erheblich zu reduzieren
Maximaler Ausgang von 750 mA für 3,3 V Spannungsregelung, erfüllt die Anforderungen für den gleichzeitigen Betrieb mehrerer Sensoren
Extrem niedriger statischer Stromverbrauch im Ruhezustand, geeignet für Langzeitüberwachungsknoten mit Batterien in freier Wildbahn
3. Schnittstellenressourcen
USB Typ-C: Firmware-Brennen, Protokollierung der seriellen Schnittstelle, Aufladen – alles in einem
Externer Erweiterungsstift (2,54 mm): führt die BOOT-Download-Taste, mehrere GPIOs, Hardware-I2C, Hardware-UART, kann extern mit externen Geräten verbunden werden (Lichtschranke LTH-1550-01, Relais, Display).
Auf der Platine montierte Tasten: Reset-Taste, BOOT-Boot-Taste
Bus: einheitlicher I2C/SPI/UART-Bus innerhalb der Grundplatte, alle Steckplätze kommunizieren automatisch miteinander, keine manuelle Verkabelung erforderlich
4. Umgebungsspezifikationen
Betriebstemperatur: -40℃ ~ +85℃, breiter Temperaturbereich in Industriequalität
Kompatible Entwicklungsumgebung: Arduino IDE, PlatformIO, RUI3, ESP-IDF/nRF SDK
Umweltschutzstandard: RoHS
III. Kernfunktion und Verwendung
1. Schnelle Evaluierung des LoRaWAN Internet of Things-Prototyps (Hauptzweck)
Kombiniert mit WisBlock Core (RAK4631/RAK3172) zum schnellen Aufbau von großflächigen Überwachungsknoten mit geringem Stromverbrauch, keine Notwendigkeit für die Entwicklung von Stromversorgung, Aufladung, Sensoradapterplatine, Plug-and-Play:
Umgebungsüberwachung: Temperatur, Luftfeuchtigkeit, Luftdruck, CO2, Gassensorkombination
Asset-Standort: D-Steckplatz fügt GNSS-Modul ein, das als Outdoor-Tracker verwendet wird
Industrielle Sammlung: Lichtschranke, Vibration, Datenmelde-Gateway für Flüssigkeitsstandsensoren
