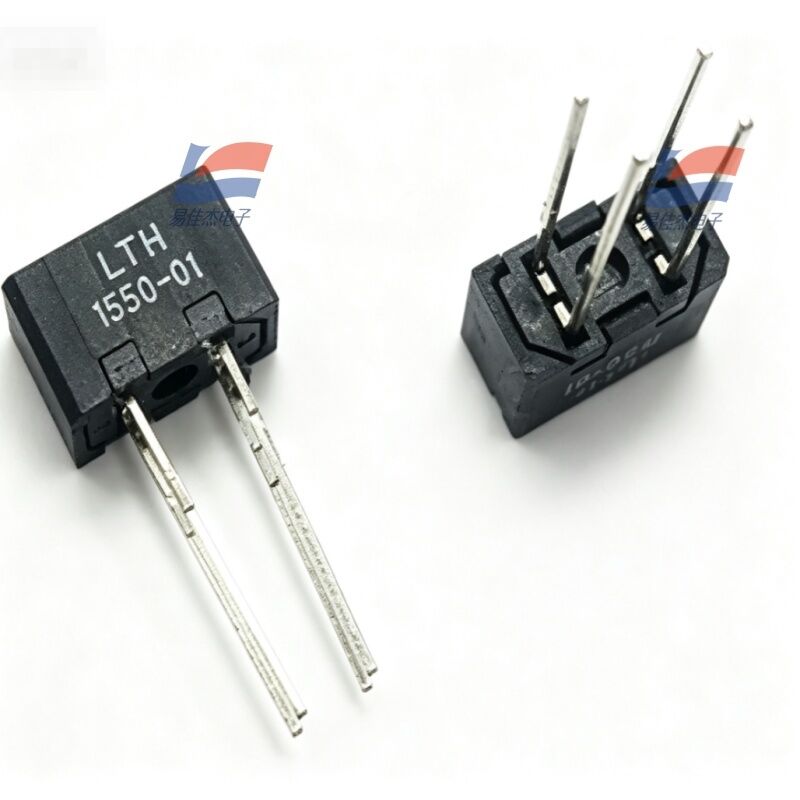

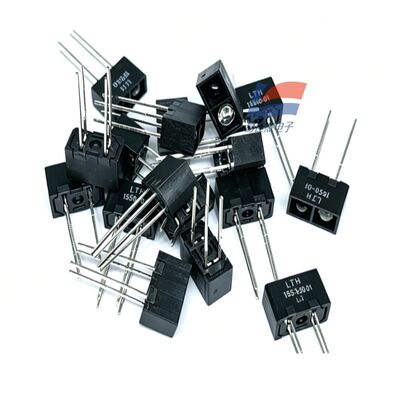

YJJ LTH-1550-01 Fotoelektrischer Sensor Fotoelektrischer Schalter Reflexions-Fotoelektrischer Schalter

Beschreibung des Produkts:

YJJ LTH-1550-01 Fotoelektrischer Sensor - Fotoelektrischer Schalter - Reflexionsschalter - in automatisierten Geräten verwendet

Eigenschaften:

I. Grundlegende Produktinformationen
Marke: LITEON (Originalfabrik in Taiwan)
Modell: LTH-1550-01
Typ: Reflexionsphotovoltaik-Sensor (reflektierender photoelektrischer Schalter)
Paket: DIP4 Oberflächenhalter mit 4-Pin, Standard 2,54 mm Abstand
Standard-Erfassungsweite: 3,81 mm (optimaler Erfassungsbereich)
Zertifizierung: Entsprechend den Umweltnormen RoHS, geeignet für Industrie- und Unterhaltungselektronik
II. Prinzip der internen Struktur
integriert aus zwei Komponenten in einer Einheit:
940 nm Infrarot-LED (Emitten von Infrarotlicht)
NPN-Fototransistor (reflektiertes Infrarotlicht empfangen)
Die Emissions- und Empfangsfenster sind in derselben Richtung und nebeneinander angeordnet, und wenn ein Gegenstand in den Erkennungsbereich von 3,81 mm gelangt, wird das Infrarotlicht auf den Empfangsrohr reflektiert.der Transistor leitetDie schwarze Hülle verfügt über eine Schattierungsstruktur, die Umgebungsstreunlichtstörungen widersteht.
III. Kernelektrische Parameter
Grenzwerte für Nennwerte
Tabelle
Spezifikation der Parameter
LED Vorwärtsstrom, wenn maximal 60mA
LED-Umkehrspannung Vr 5V
LED Vorwärtsfall Vf typisch 1,2 V
Lichttransistor-Kollektor Strom Ic Maximal 20mA
Sammler-Emitter Spannung Vceo 30V
Betriebstemperatur -25 °C bis +85 °C
Lagertemperatur -55°C ~ +110°C
Elektrische Eigenschaften
CTR der aktuellen Übertragungsquote: 50% ~ 600%
Schnelle Reaktionsgeschwindigkeit, geeignet für Hochgeschwindigkeitszählung, Positionserkennung
NPN Collector Open-Loop Output, kann direkt mit einem Single-Chip-Mikrocontroller IO gekoppelt werden
IV. 4-Pin-Definition (gedruckte Zeichen von unten betrachtet, Pins von links nach rechts)
Pin 1: LED-Anode (LED+)
Pin 2: LED-Kathode (LED- / GND)
Pin 3: Phototransistor-Emitter (E, allgemeine GND)
Pin 4: Phototransistor-Kollektor (C, Signal-Ausgang)
Einfaches Verkabelungssystem (ESP32 / Single-Chip Mikrocontroller General)
LED + an 220Ω angeschlossen Strombegrenzungswiderstand auf 3.3V/5V; LED - an GND angeschlossen
Fototransistor E mit GND verbunden; Kollektor C mit IO mit 10K-Widerstands-Pull-Up verbunden
Wenn sich ein Objekt nähert, liefert IO eine niedrige Ebene aus; kein Objekt ist hoch
V. Kernvorteile des Produkts
Integrierte Fabrikkalibrierung, keine manuelle Einstellung des Lichtweges erforderlich, Plug-and-Play
Keine mechanischen Kontakte, Lebensdauer weitaus übersteigt mechanische Mikroschalter
Kompakte Größe, Oberflächenbefestigung auf PCB, geeignet für die interne Installation in kleinen Geräten
Schwarze Schattierungsschale, bei Innenbeleuchtung nicht auslöst, schwaches natürliches Licht
Betrieb in einem breiten Temperaturbereich, kompatibel mit Industriegeräten, Bürogeräten und kleinen Geräten
VI. Typische Anwendungsfälle
Büroausrüstung: Papierdetektion, Papierzählung, Papierstaus in Druckern/Kopiermaschinen
Automatisierungsausrüstung: Präsenz- und Abwesenheitserkennung, Grenzstanderkennung kleiner Montagelinie
Intelligente Hardware: Türerkennung von Lagerbehältern, Deckelöffnung von Mülleimer, einfache Flüssigkeitsmessung
Finanzausrüstung: Geldautomaten, Kassenrechner, Papierwährungsanzeige, Rechnungszählung
