Produktdetails:
|
| Auflösung: | 16-Bit | Niedrige Geschwindigkeit 8SPS: | optimal zur Unterdrückung von Netzstörungen |
|---|---|---|---|
| Versorgungsspannung: | 2.0V ~ 5,5V | Kontinuierlicher Konvertierungsmodus: | typisch 150μA |
| Typischer Stromverbrauch: | 0,3 mW | Analoger Eingangsspannungsbereich: | 0V ~ VDD |
| X2QFN-10 (IRUGR): | 2,0 mm × 1,5 mm × 0,4 mm | SOT-10 (DYN): | 2,9 mm × 2,8 mm × 0,6 mm |
| Hervorheben: | YJJ ADS1115 16-Bit-ADC-Modul,hochpräziser Analog-Digital-Wandler,4-Kanal-ADC-Entwicklungstafel |
||
Produktbeschreibung:

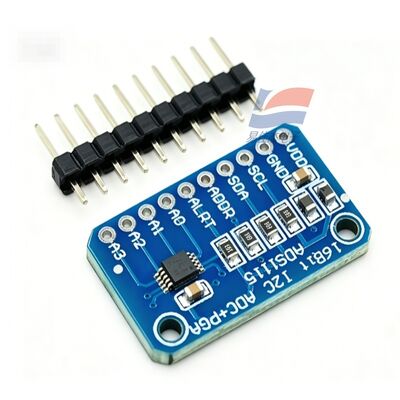

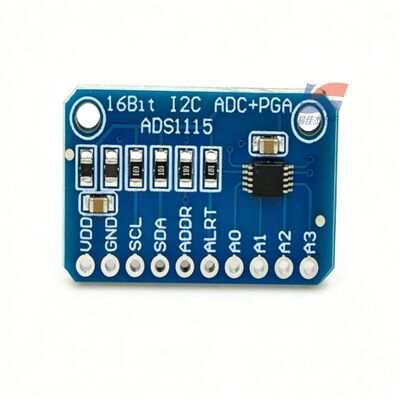

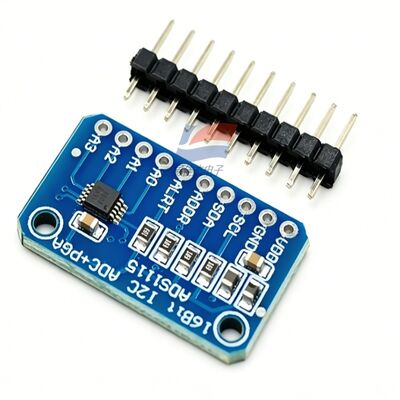

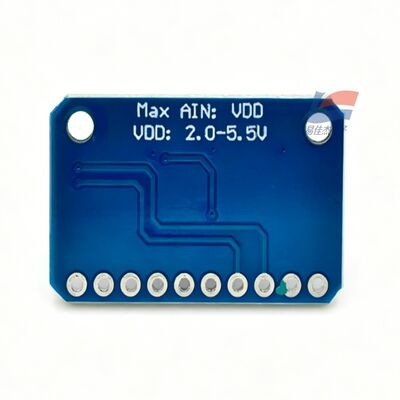

YJJ ADS1115 16-Bit Hochpräzises Analog-Digital-Wandler-ADC-Entwicklungsboard-Modul 4 Kanäle
Merkmale:
Auflösung: 16-Bit, kein Datenverlust
Minimale LSB-Spannung (PGA = 16, FS = ±0,256 V): 8 μV
Integrale Nichtlinearität INL: ±0,5 LSB
CMRR-Gleichtaktunterdrückungsverhältnis: DC typisch 100 dB, 50/60 Hz Netzfrequenz 105 dB (Low-Speed-8SPS-Modus)
Temperaturdrift erhöhen: 5–7 ppm/℃
Integrierte interne Referenz mit geringer Drift, keine externe Referenzquelle erforderlich
8 SPS / 16 SPS / 32 SPS / 64 SPS / 128 SPS (Standard) / 250 SPS / 475 SPS / 860 SPS (maximal)
Niedrige Geschwindigkeit 8SPS: optimal für die Unterdrückung von Netzgeräuschen
Hochgeschwindigkeit 860SPS: schnelle dynamische Signalerfassung
VIII. Parameter der elektrischen Stromversorgung
Versorgungsspannung (analog/digital gleiche Spannung): 2,0 V ~ 5,5 V, kompatibel mit 3,3 V/5 V Mikrocontrollern
Betriebsstrom:
Kontinuierlicher Konvertierungsmodus: typisch 150 μA
Schlafmodus für Einzelkonvertierung: automatische Abschaltung nach Abschluss der Konvertierung, extrem niedriger durchschnittlicher Stromverbrauch des gesamten Geräts
Typischer Stromverbrauch: 0,3 mW
Analoger Eingangsspannungsbereich: 0 V ~ VDD (single-ended)
IX. Digitale I2C-Schnittstelle
Standard-I2C-kompatibel, maximale Rate 400 kHz
4 durch Hardware wählbare Adressen (ADDR-Pin verbunden mit VDD/GND/SDA/SCL-Schalter), bis zu 4 ADS1115-Chips können an einem einzigen Bus angeschlossen werden
Eingebauter digitaler Komparator: einstellbare obere und untere Schwellenwerte, ALERT-Pin-Interrupt-Ausgang, MCU bei Überspannungs-/Unterspannungsauslösung aufwecken
X. Gehäusegröße (3 gängige Oberflächenmontagetypen)
X2QFN-10 (IRUGR): 2,0 mm × 1,5 mm × 0,4 mm, ultrakleines Volumen, tragbar/Mikrosensor
SOT-10 (DYN): 2,9 mm × 2,8 mm × 0,6 mm, allgemeine Oberflächenmontage
VSSOP-10 (IDGSR): 3,0 mm × 4,9 mm, geeignet für manuelles Löten
XII. Betriebsumgebung
Betriebstemperatur: -40℃ ~ +125℃
Lagertemperatur: -60℃ ~ +150℃
Luftfeuchtigkeit: 0–95 % relative Luftfeuchtigkeit, keine Kondensation
RoHS-konform
XIII. Wichtige integrierte Funktionen
Interne hochpräzise Spannungsreferenz
Interner Taktoszillator, kein externer Quarz erforderlich
PGA mit programmierbarer Verstärkung, das ein Mikrovolt- bis 5-V-Breitsignal abdeckt
4-Kanal-Analog-Multiplexer MUX
Digitaler Spannungskomparator + Interrupt-Ausgang
Energiesparmodus mit einfacher Umwandlung, bevorzugt für batteriebetriebene Knoten
Spezifikationen:
| Stromversorgung | DC19,2~28,8V |
| Ausgabe | SPDT (normalerweise offen + normalerweise geschlossen) |
| Kontaktkapazität | 1A/250VAC |
| Stromverbrauch | ≤80mA |
| Verbindung | M12×1 5Pin gerader Einschub |
![]()
