YJJ WisLink PLC LX200V30 Evaluation Board Power Line Communication (PLC) Modul für PLC + LoRa Hybrid Networking

Produktbeschreibung:

YJJ WisLink PLC LX200V30 Evaluation Board – Power Line Communication (PLC)-Modul für PLC + LoRa Hybrid-Netzwerke

Merkmale:

I. Produktübersicht
1. Kernmodul LX200V30
Hauptsteuerungs-SoC: Qualcomm QCA7420 Broadband Power Line Carrier Chip
Modulationsmethode: OFDM Orthogonal Frequency Division Multiplexing
Standardprotokoll: IEEE1901, HomePlug AV International Universal PLC Broadband Standard
Übertragungsmedium: Stromleitung, Twisted Pair, Koaxialkabel, alle drei Medien sind kompatibel
Begleitendes EVB: WisPLC PRO Evaluation Board (LX200V30 EVB), das für schnelle Tests, Prototypenentwicklung und Lösungsverifizierung verwendet wird
II. HF- und Kommunikationsleistungsparameter
Bitübertragungsrate
Maximale PHY-Rate: 500 Mbit/s; Tatsächlicher Geschäftsdurchsatz ca. 400–460 Mbit/s (RAKwireles...)
Betriebsfrequenzband
2 ~ 68 MHz (kompatibel mit kabelgebundenem CATV-Fernsehband, keine Interferenz); Im Allgemeinen werden 2 bis 30 MHz empfohlen, um Störungen zu reduzieren (Rakwireles...)
Übertragungsentfernung (ideale Verkabelungsumgebung)
Wechselstromleitung: Maximal 300 m
Twisted Pair (Telefonleitung/Netzwerkkabel): Maximal 600 m
Koaxialkabel: Maximal 2000 m (RAKwireles...)
Netzwerkkonfigurationsfunktion
Einzelnetzwerk Bis zu 7 LX200V30-Module können montiert, automatisch vernetzt werden, keine Konfiguration erforderlich, bereit zum Einschalten
Sicherheitsverschlüsselung
Integrierte 128-Bit-AES-Hardwareverschlüsselung zur Verhinderung des Abhörens und Manipulierens von Daten (RAKwireles...)
Anti-Interferenz
Elektromagnetische Verträglichkeit C4 in Industriequalität, kompatibel mit Frequenzumrichtern, Schweißmaschinen, Motoren usw. Stromversorgungsszenarien mit starkem Rauschen; Geringer Verzögerungsjitter < 1,8 ms

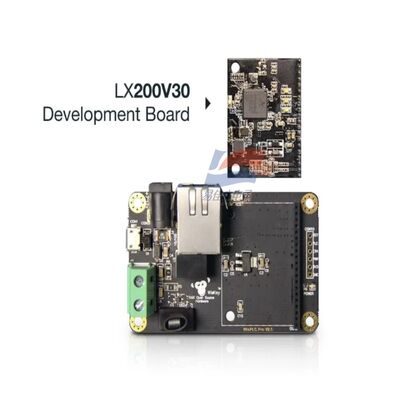

III. Technische Daten des Hardwaremoduls (LX200V30-Modul)
Größe: 40 mm × 30 mm, Standard-Stempelstiftmodul
Schnittstellenbus
MII-Ethernet-Schnittstelle (Verbindung zu MCU/PHY)
2,54-mm-Standard-Stiftleiste für Netzteil, GPIO, Statusanzeigeleuchte
Anforderungen an die Stromversorgung (Modulseite)
Duale Stromversorgung: 3,3 V DC (Chip-Kern) + 12 V DC (SPS-Line-Drive-Transformator), beide müssen gleichzeitig mit Strom versorgt werden
Statusanzeige GPIO
PWR: Betriebsanzeigeleuchte
ETH: Ethernet-Verbindung/Daten blinken
SPS: Stromleitungsverbindung/Daten blinken
Betriebstemperaturbereich
Betrieb: -40℃ ~ +85℃
Lagerung: -40℃ ~ +85℃
Stromverbrauch
Standby: ca. 120 mA; Volllastübertragung: 220–280 mA; Bei hoher Last wird der Einbau eines Kühlkörpers empfohlen

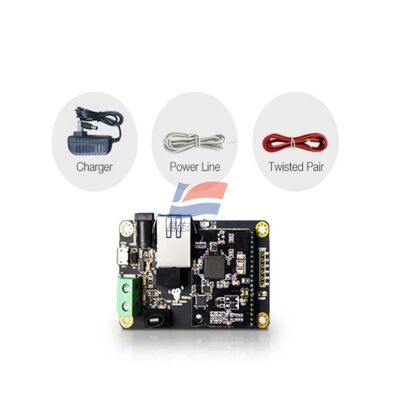

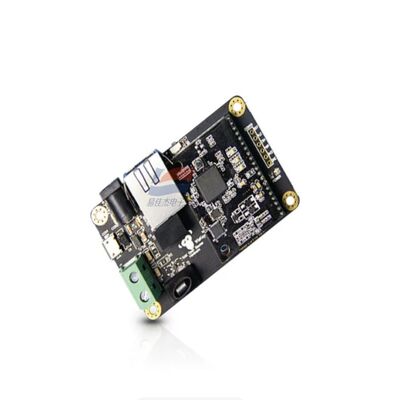

IV. Vollständige Konfiguration des LX200V30 EVB Evaluation Board (WisPLC PRO Base Board)

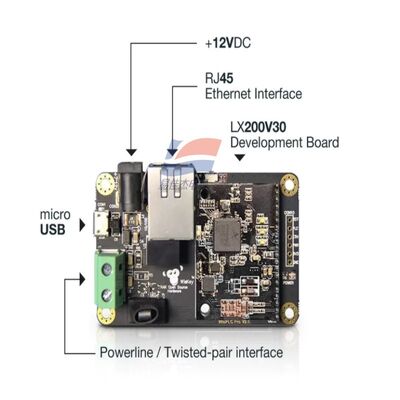

1. Stromversorgungsschnittstelle (zwei Stromversorgungsmethoden)
DC-Gleichstrombuchse: 12-V-DC-Adaptereingang (empfohlen)
Micro-USB 5 V: Nur Debugging-Stromversorgung, SPS kann nicht mit voller Leistung betrieben werden
Die in der Basisplatine integrierte Aufwärtsschaltung erzeugt automatisch die vom Modul benötigte doppelte Stromversorgung von 3,3 V + 12 V
2. Externe Geschäftsschnittstelle
RJ45-Gigabit-Ethernet-Port: Anschluss an Computer, Gateway, RAK4630/4631 LoRa-Knoten
Grüner Klemmenblock: Stromleitungs-Kopplungsausgang (Anschluss an 220-V-Netzstrom/Niederspannungs-Gleichstrombus)
Reservierte Twisted-Pair-Koaxialkabel-Lötbuchsen, können die Multimedia-Übertragung direkt testen
3. Debug-Schnittstelle
Serieller UART-Port: wislink-cli-Befehlszeilentool, Verbindungsqualität anzeigen, Frequenzband ändern, OTA-Firmware-Upgrade
DIP-Schalter: Schneller Wechsel des SPS-Frequenzbands, Netzwerkmodus
Integrierte dreifarbige LED: Echtzeitanzeige von Strom, Ethernet und Stromleitungsverbindungsstatus
4. Mechanische Abmessungen der Leiterplatte der Evaluierungsplatine: Ungefähr 75 mm × 50 mm, mit 4 Installationsbefestigungslöchern der Größe Φ3
Typische Anwendungsszenarien
Industriestandort: Ersetzen Sie die ursprünglichen Stromkabel durch Netzwerkkabel und verwenden Sie SPS + LoRa-Hybridnetzwerk (mit RAK4630/RAK5146-Gateway).
Photovoltaik / Ladestation: High-Speed-Datenübertragung für DC-Bus
Sicherheitsüberwachung: Nutzen Sie den Netzstrom des Gebäudes, um hochauflösende Kameravideos zu übertragen
Intelligente Gebäude, Energieüberwachung, intelligente Messgeräte, Vernetzung medizinischer Geräte
Prototypenentwicklung von Geräten: Schnelle Verifizierung von Powerline-Kommunikationslösungen mithilfe des EVB-Evaluierungsboards
