YJJ RAK4630 NRF52840 SX1262 Die für LoRaWAN verwendeten Module sind LoRa+Bluetooth

Beschreibung des Produkts:

YJJ RAK4630 NRF52840 SX1262 Die für LoRaWAN verwendeten Module sind LoRa+Bluetooth

Eigenschaften:

Grundlegende Position

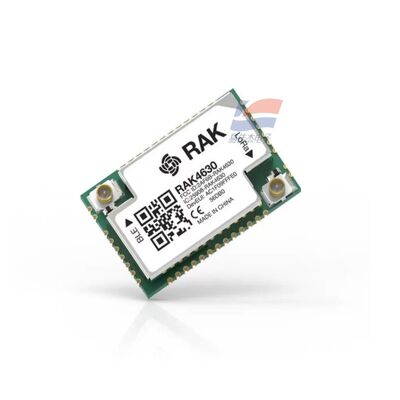

RAK4630 ist ein auf der Oberfläche befestigtes SMT-Doppelmodusmodul im Stempel-Stil mit einem internen nRF52840 (BLE5.0 Hauptsteuerung) + SX1262 LoRa-Funk;
RAK4631 ist ein fertiges Board mit Basis, und der Kernchip ist RAK4630. Die Hardware-Kerne der beiden sind genau gleich, nur die Verpackung / Basis unterscheiden sich. .
Die standardmäßig vorinstallierte RUI3 AT-Firmware unterstützt den seriellen Port/Bluetooth Low Energy (BLE) zum Senden von AT-Befehlen, ohne dass komplexe Kompilierung und Entwicklung erforderlich sind.
1Hauptsteuerungseinheit (BLE-Kern nRF52840)
Kern: 32-Bit-ARM Cortex-M4F mit Hardware-FPU für Schwebkomma-Operationen
Frequenz: 64 MHz
Speicherplatz: 1 MB Flash + 256 KB RAM
Sicherheit: Hardware CryptoCell mit AES/ECDH/SHA-Verschlüsselung
Peripheriegeräte: 32,768 kHz RTC, NFC-A-Spule, Vollgeschwindigkeits-USB2.0
2. BLE 5.0 Bluetooth-Funkparameter (2,4 GHz)
Protokollstandard: BLE5.0, unterstützt BLE Mesh, Langstrecken, 2Mbps Hochgeschwindigkeit, NFC-A
Frequenzband: 2402 bis 2480 MHz
Übertragungsleistung: -20 dBm ~ +4 dBm, mit 4 dB Schrittregelung
Empfindlichkeit:
1 Mbps: -95 dBm
125 kbps Langstreckenmodus: -103 dBm
Schnellgeschwindigkeit: 2Mbps / 1Mbps / 500kbps / 125kbps
Antennenoberfläche: Doppel-IPEX4-Steckdosen (unabhängige BLE-Antenne, unabhängige LoRa-Antenne, Impedanz von 50Ω)
Typischer BLE-Stromverbrauch
Übertragung TX (0 dBm) ≈ 4,8mA
Standby-Empfang ≈ 1mA
Tiefschlaf des gesamten Geräts 2,0 bis 4,23 μA (RTC-Erweckung)
3. SX1262 LoRa-Fernseher (Sub-GHz-Langstrecken)
Unterscheidung der Bandversion
RAK4630 (L): 433~470 MHz (inländische CN470)
RAK4630 ((H): 779~923 MHz (EU868/US915/AS923)
Protokoll: LoRaWAN 1.0.3, LoRa P2P Punkt zu Punkt
Übertragungsleistung: Anstieg bis zu + 22 dBm
Empfangsempfindlichkeit: Mindest - 148 dBm, Gesamtverbindungsbudget 170 dB
Bandbreite: von 7,8 kHz bis 500 kHz einstellbar, mit eingebautem hochdruckendem TCXO-Temperaturkompensations-Kristalloszillator
Leistungsaufnahme von LoRa: Vollleistungstransmission ≈ 14,5 mA, kontinuierlicher Empfang ≈ 14,5 mA
4. Parameter der Stromversorgung
Betriebsspannung: 2,0 V ~ 3,6 V (Lithiumbatteriesystem 3,7 V, Direktversorgung 5 V)
Empfohlene Stromversorgung: 3,3 V LDO / 3,7 V Lithiumbatterie
Schlafstrom: typisch 4,23μA, mindestens 2,0μA (RTC-Zeitweckung)
Spitzenstrom: LoRa Vollleistungsübertragung ≈ 14,5mA, BLE-Spitze < 5mA
USB: VBUS 5V nur für die Programmierung, das Debugging der Stromversorgung, nicht für die langfristige Stromversorgung des gesamten Geräts
5. Hardware-Schnittstellen (44-Pin-Stempel)
Serienanschluss: 2 Hardware-UART (AT-Befehle, Sensorikkommunikation)
I2C: 2 Gruppen von I2C, kompatibel mit dem Sauerstoffsensor LOX-02, dem Drucksensor MPXHZ6115
SPI: Hochgeschwindigkeits-SPI (externer Blitz, Display)
ADC: 3 analoge 12-Bit-Eingänge (Batteriespannung, Sammlung analoger Sensoren)
GPIO: 8 Allzweck-IO, unterstützt externes Unterbrechungswecken
USB: Mikro-USB Signalpad
NFC: NFC-Antennen-Pin führt aus
Debugging: SWD-Download-Debugging-Schnittstelle
6Mechanische Abmessungen und Umwelt
Form: Stempel SMT Oberflächenbefestigungsmodul Abmessungen: 15 mm × 23 mm × 3 mm
Stifte: 44-Stifte-Postenplatten, Oberflächenbefestigungsschweißen
Betriebstemperatur: -40 °C bis +85 °C
Lagertemperatur: -40 °C ~ +85 °C
Luftfeuchtigkeit: 0 - 95%, keine Kondensation
VIII. Firmware und Entwicklung
Standard-Firmware: RUI3, voll funktionsfähiger AT-Instruktionssatz (UART/BLE/USB kann gesendet werden)
Sekundäre Entwicklung: Unterstützt Arduino, PlatformIO, RUI3 API für kundenspezifische Firmware
OTA-Upgrade: BLE-Wireless-OTA, USB-Lokalbrennen
Zertifizierung: CE, FCC, RoHS, KC-Konformität
Typische Anwendungen
Batteriebetriebene Sensorknoten (gepaart mit Sauerstoff-/Drucksensoren), landwirtschaftliche Treibhausüberwachung, industrielle Niedrigleistungssammlung, tragbare Handgeräte,BLE-Lokale Mobilfunkkonfiguration + LoRa-Langstrecken-Upload, IoT-Gateway-Unterknoten mit geringer Leistung
